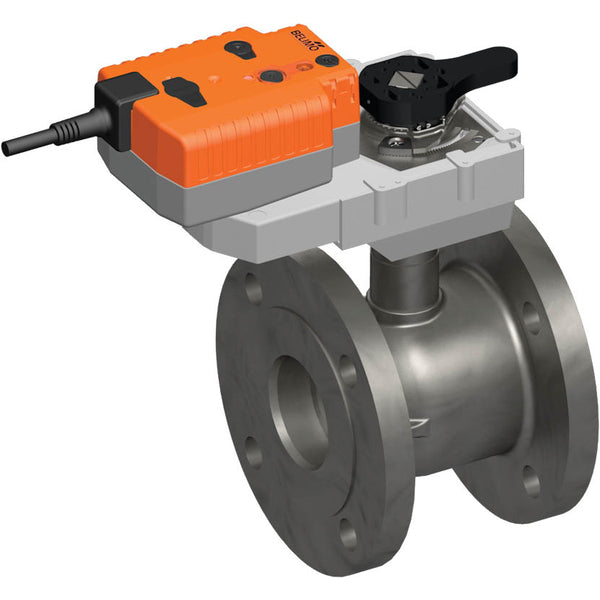

Belimo Regelventil DN80 Flansch Kvs100 24VAC/DC Fail-Safe NC/NO 150s 2-10V 40Nm IP54 R6080W100-S8/GRK24A-SR-5

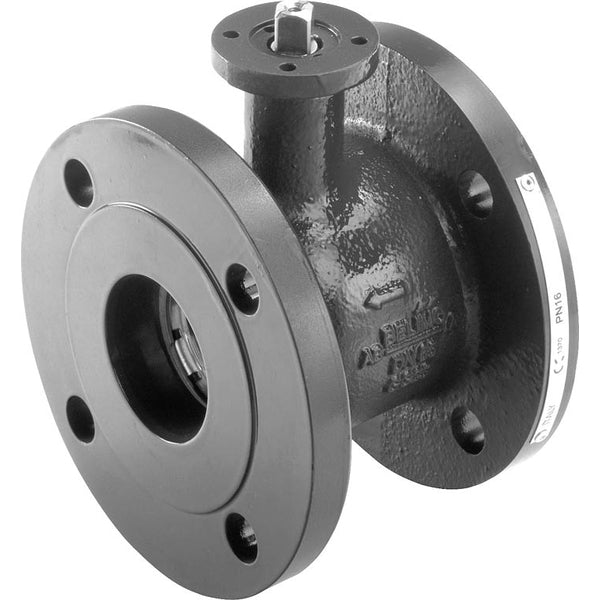

Dies ist ein 2-Wege-Kugelhahn mit Charakteristik von Belimo mit einem Gehäuse aus Gusseisen und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 80 und die Flanschgröße ist DN 80. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 4 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 100 m3/h, was einem Cv-Wert von 115,7 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb ist mit einer 2-10-V-Steuerung konfiguriert und bietet eine Positionsrückmeldung, die eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des vorgesehenen Spannungsbereichs gewährleistet. Der Stellantrieb öffnet/schließt das Ventil in 150 Sekunden. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Der Antrieb hat die Schutzart IP54. Der Stellantrieb ist mit einer Fail-Safe-Funktion (NC/NO) ausgestattet, die einen sicheren Betrieb bei einem Stromausfall gewährleistet.

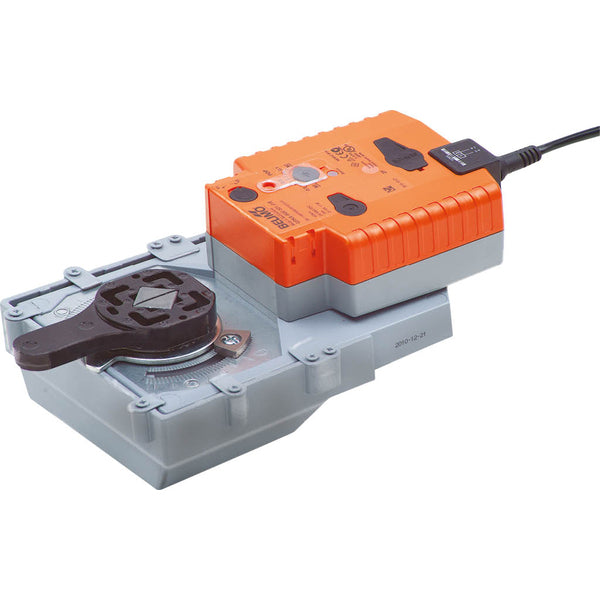

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt das Ventil in die gewünschte Betriebsstellung, während sich gleichzeitig die integrierten Kondensatoren aufladen. Wird die Stromversorgung unterbrochen, fährt das Ventil mit Hilfe der gespeicherten elektrischen Energie in die gewählte Sicherheitsstellung. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Mit dem Drehknopf Fail-Safe-Position lässt sich die bevorzugte Fail-Safe-Position einstellen. Bei einem Stromausfall fährt der Antrieb unter Berücksichtigung der werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Sicherheitsstellung. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme etwa 20 Sekunden lang vorgeladen werden, um den erforderlichen Spannungspegel in den Kondensatoren zu erreichen.

Profis

• Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
• Dieser modulierende Stellantrieb kann das Ventil zwischen 0-90 Grad mit einem Steuersignal von 2-10 V positionieren.
• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
