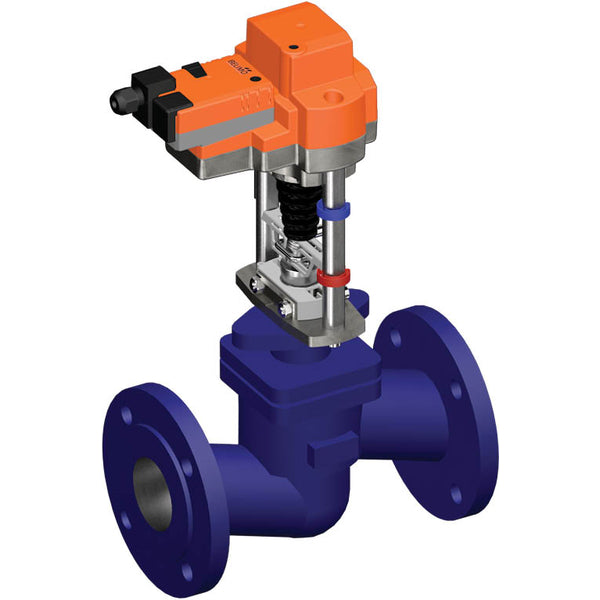

Belimo Geradsitzventil DN80 Flansch 30mm Hub Kvs100 24VAC/DC 35s 0-10V 2500N IP54 H680S/EVC24A-SZ
Dies ist ein Belimo 2-Wege Geradsitzventil mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 80 und die Flanschgröße ist DN 80. Der Ventilkegel weist eine equipercentuale Charakteristik gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Differenzdruck beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 100 m3/h, was einem Cv-Wert von 115,7 gpm entspricht. Die Hubhöhe des Ventils beträgt 30 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator verwendet einen 0-10 V Steuerungstyp und bietet Positionsfeedback, was eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Aktuator öffnet/schließt das Ventil in 35 Sekunden. Der Aktuator hat eine IP54-Bewertung.
- Regulärer Preis
- €2.134,84
- Regulärer Preis
- €1.793,98
Beschreibung
Dies ist ein Belimo 2-Wege Geradsitzventil mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 80 und die Flanschgröße ist DN 80. Der Ventilkegel weist eine equipercentuale Charakteristik gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Der maximale Differenzdruck beträgt 3,5 bar (50,8 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 100 m3/h, was einem Cv-Wert von 115,7 gpm entspricht. Die Hubhöhe des Ventils beträgt 30 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator verwendet einen 0-10 V Steuerungstyp und bietet Positionsfeedback, was eine präzise Steuerung seiner Bewegungen und eine genaue Überwachung seiner Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Aktuator öffnet/schließt das Ventil in 35 Sekunden. Der Aktuator hat eine IP54-Bewertung.

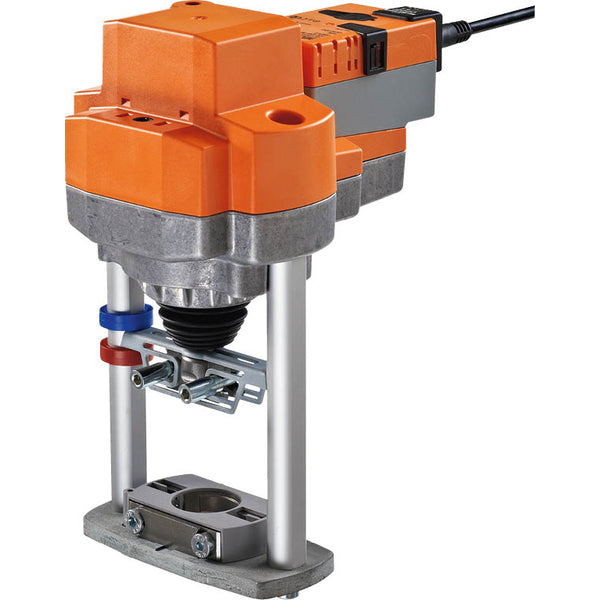

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Hubanpassungen können mit einem 5 mm Sechskantschlüssel vorgenommen werden, der oben am Aktuator eingesetzt wird, wobei die Stange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf das Geradsitzventil mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator kann mit einem Standardsignal von 0-10 V gesteuert werden und bewegt sich in die durch das Steuersignal vorgegebene Position. Die Spannungsmessung wird sowohl zur visuellen Anzeige der Ventilposition im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Aktuatoren verwendet. Die Standardfabrikeinstellung zieht die Aktuatorstange zurück.
Vorteile:
- Gleichprozentige Durchflusscharakteristik, der Bypass hat eine lineare Charakteristik
