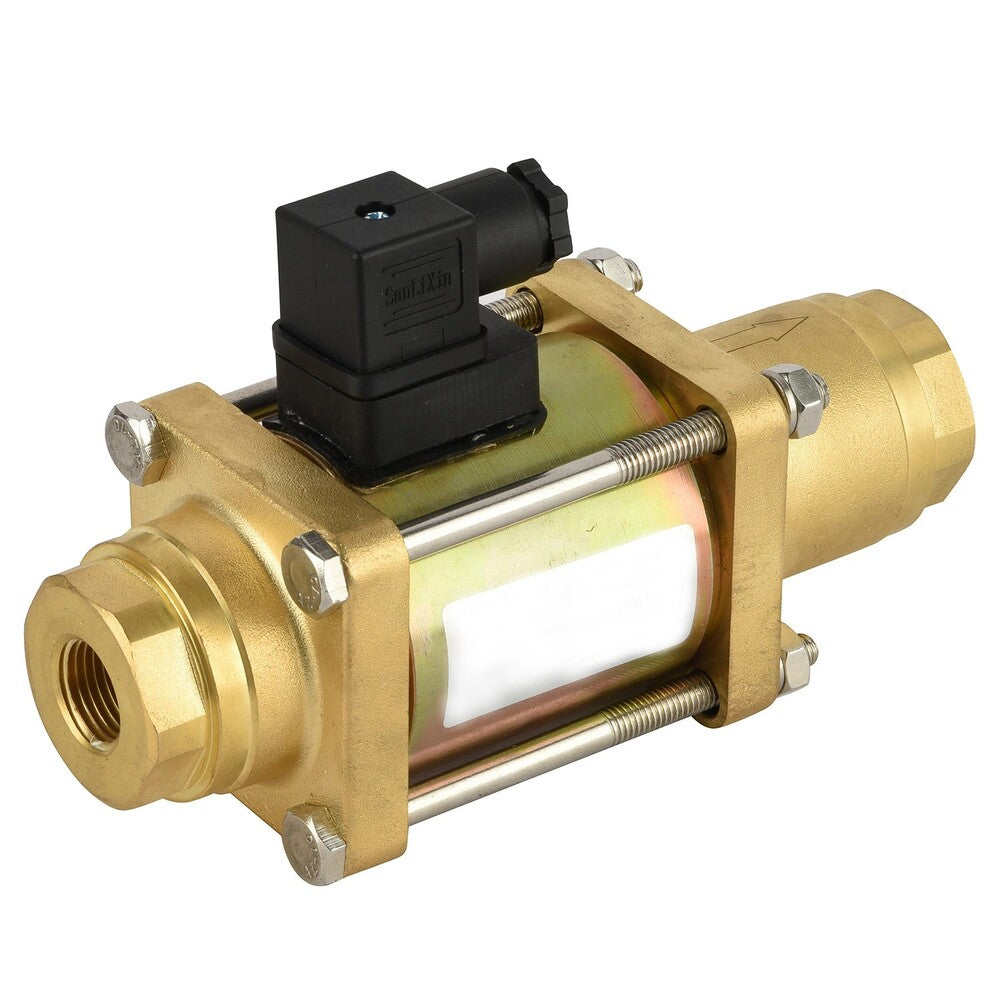

G1'' 24V AC Koaxial-Magnetventil aus Messing NBR 0 - 64bar
JP Fluid control 2/2-Wege-Koaxial-Magnetventil (Typ CX-DA) mit G 1-Zoll-Gewinde und einer 24 V AC-Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120 °C (248 °F) und einen Druckbereich von 0 - 64 bar (0 - 928 psi). Gehäuse aus Messing mit NBR-Dichtung (Nitrilkautschuk) und einer 25-mm-Öffnung. Der Kv-Wert beträgt 11,23 m3/h (187,2 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €644,47
- Regulärer Preis
- €541,57
Beschreibung
Dies ist ein JP Fluid Control direkt arbeitendes 2/2-Wege-Koaxial-Magnetventil mit G 1-Zoll-Gewinde und einer 24-V-Wechselstromspule. Die medienberührten Teile bestehen aus Messing mit einer NBR-Dichtung (Nitrilkautschuk) und einer Öffnungsgröße von 10,5 mm (etwa 3/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 64 bar (0 - 928 psi) und eine maximale Temperatur von 120 °C (248 °F) geeignet. Das Ventil ist bis zu 16 bar (232 psi) gegendruckfest, d. h. das Ventil bleibt geschlossen, wenn am Auslassanschluss Druck anliegt. Das Ventil hat einen Kv-Wert von 11,23 m3/h, was einer Durchflussmenge von 187,2 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 12,98, d. h. 12,98 GPM bei 1 psi Druckabfall. Für einfache Anwendungen reicht es oft aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die NBR-Dichtung (Nitrilkautschuk) ist geeignet für Wasser, Luft, Alkohol und ist ziemlich beständig gegen Öl und Benzin. NBR ist bei oxidierenden Flüssigkeiten nicht zufriedenstellend. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Geeignet für hochviskose Medien bis zu 500 Centistokes (0,005 ft2/s)
- Geeignet für Drücke bis zu 64 bar (928 psi) und Gegendrücke bis zu 16 bar (232 psi)
- Verarbeitet leicht verschmutzte und abrasive Medien
- Hoher Durchfluss (Kv=11,23 (Cv = 12,98)) dank relativ ungehindertem Fließweg
- Geeignet für Niederdruckdifferentiale und Grobvakuumsysteme
- Koaxial-Magnetventile reagieren sehr schnell (<200 ms) im Vergleich zu herkömmlichen Magnetventilen
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- Koaxialmagnetventile haben eine hohe Nennleistung und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
- Das Ventil ist mit 7,8 kg (17,2 lb) relativ schwer.
- Die Spule kann nicht separat ausgetauscht werden
Baureihe CX-DA
Die CX-Ventile sind direktgesteuerte, schnellwirkende, normal geschlossene 2/2-Wege-Koaxialmagnetventile. Sie werden in Situationen eingesetzt, in denen normale Magnetventile nicht ausreichen, z. B. bei viskosen, abrasiven oder verschmutzten Medien. Erhältlich in Messing und Edelstahl mit verschiedenen Dichtungsmaterialien und Spannungen. Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
