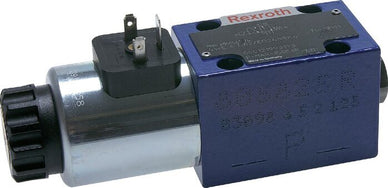

Sammlung:NG6 (D03) 4/2-Wegeventile

NG6 (D03) 4/2-Wegeventile schalten den Ölstrom zu einem Zylinder oder Hydraulikmotor zwischen zwei Stellungen um. Sie haben vier Anschlüsse, P, T, A und B, und werden mit der Standard-Schnittstelle NG6 nach ISO 4401-03, CETOP 3 und NFPA D03 auf einer Anschlussplatte oder einem Steuerblock montiert, sodass Ventile verschiedener Hersteller auf dasselbe Montagebild passen.

Das Schaltsymbol im Typenschlüssel legt fest, welche Anschlüsse in Ruhestellung und im geschalteten Zustand verbunden sind. Ventile mit einem Elektromagnet haben eine Feder, die den Schieber in die Ruhestellung zurückstellt, wenn die Spule abgeschaltet wird. Ventile mit zwei Elektromagneten und Rastung halten die zuletzt geschaltete Stellung ohne Strom, sodass sie keine Grundstellung haben. Mit einer Handhilfsbetätigung lässt sich das Ventil zum Einrichten oder zur Fehlersuche ohne Strom schalten.

Wählen Sie das Schaltsymbol für den gewünschten Strömungsweg, dann die Elektromagnet-Konfiguration und die Spulenspannung, und prüfen Sie Volumenstrom und Druck anhand des Schaltkreises. Befestigungsschrauben und Steckverbinder werden meist separat bestellt. Die Schraubenlänge hängt vom Ventilhersteller ab und nimmt mit jeder darunter gestapelten Zwischenplatte zu, etwa Druck-, Strom- oder Rückschlagventilen mit gleichem Anschlussbild.
