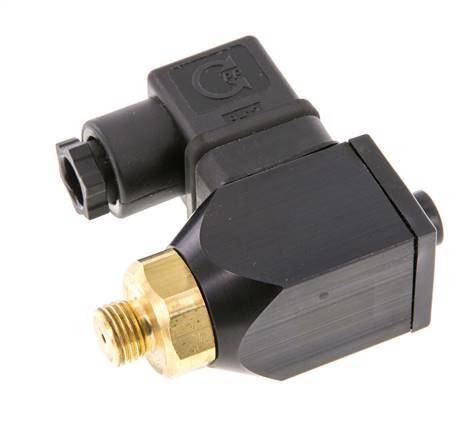

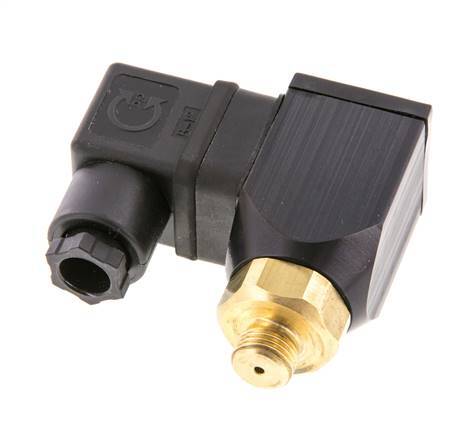

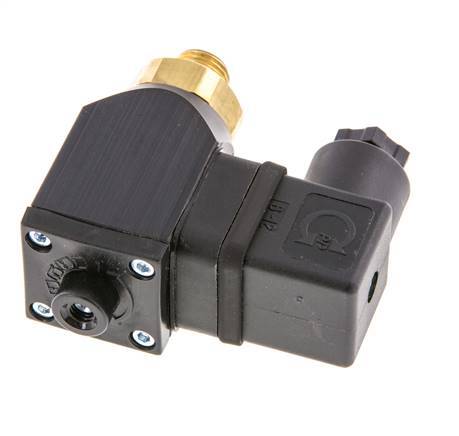

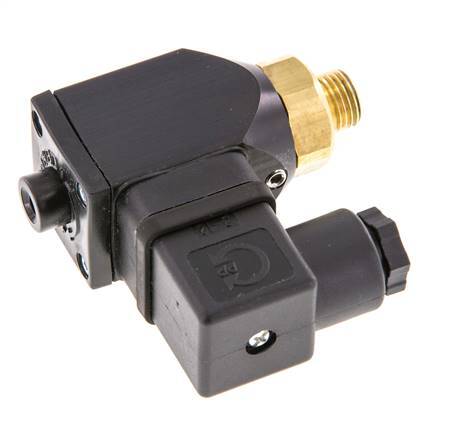

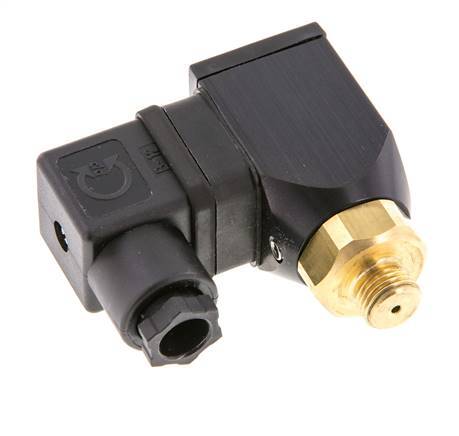

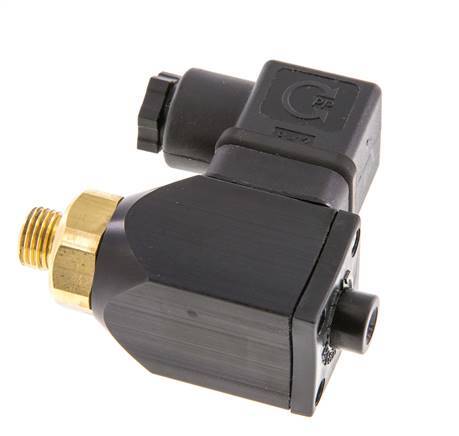

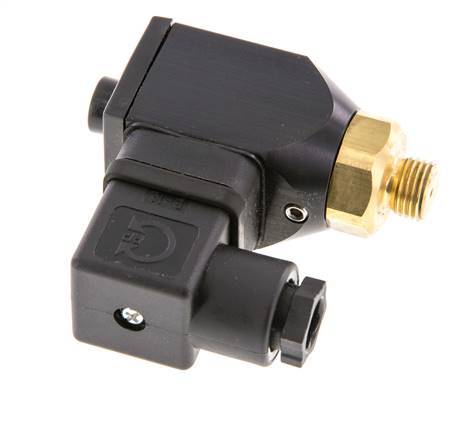

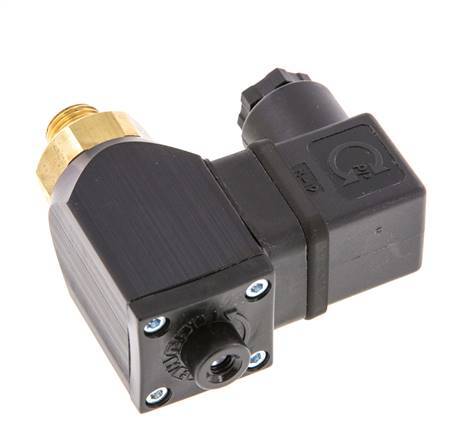

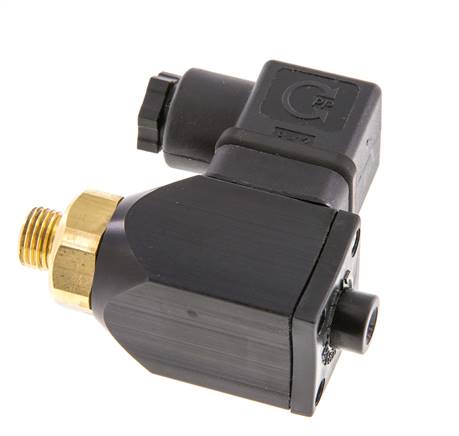

-0,98 bis -0,2bar SPDT Aluminium Vakuumschalter G1/4'' 250VAC DIN-A Anschluss

Es handelt sich um einen mechanischen Vakuumschalter mit Wechselkontakten (SPDT (single pole, double throw)). Sie bestehen aus einem normalerweise geschlossenen und einem normalerweise offenen Kontaktpaar. Der Sollwert ist der Druckwert, bei dem der Schalter aktiviert wird, und der Rücksetzpunkt ist der Wert, bei dem der Schalter deaktiviert wird, wenn der Druck sinkt. Der Sollwert kann zwischen -0,98 und -0,2 bar (-14 und -3 psi) eingestellt werden. Der maximale Überdruck beträgt 2 bar (29 psi). Er hat eine Schalthysterese (die Differenz zwischen Sollwert und Rückschaltpunkt) von 15 - 25%. Die Schaltleistung dieses Druckschalters beträgt 5 A bei 250 V AC oder 5 A bei 30 V DC. Er kann mit einem DIN-A-Stecker an ein elektrisches Netz angeschlossen werden. Dieser Vakuumschalter ist in Membranbauweise mit einem Aluminiumgehäuse und einer NBR-Dichtung ausgeführt. Er ist für verschiedene Medien wie Druckluft, Hydrauliköl und in einem Temperaturbereich von -25 bis 85°C (von -13 bis 185°F) geeignet. Die Anschlussöffnung hat eine Größe von G 1/4 Zoll mit Innengewinde. Der Vakuumschalter hat die Schutzart IP65.

Vorteile:

• Ein mechanischer Druckschalter benötigt keine Stromzufuhr
• Lange Lebensdauer und stabiler Betrieb

Nachteile:

• Die Genauigkeit von mechanischen Druckschaltern ist geringer als die von elektronischen Druckschaltern
• Elektronische Druckschalter eignen sich besser für die Prozesssteuerung, wo mehrere Schaltpunkte, die Stabilität und die Flexibilität der Steuerung wichtig sind

PSL-Reihe

Tameson bietet eine breite Palette von mechanischen und elektronischen Druckschaltern an. Die mechanischen Druckschalter sind mit drei verschiedenen Kontakttypen erhältlich: Schließer (NO), Öffner (NC) und Wechsler. Der Einstelldruck wird in der Regel mit einem Sechskantschlüssel oder einem Drehknopf eingestellt. Die elektronischen Druckschalter verfügen über eine Digitalanzeige zur Einstellung der Schaltfunktion. Elektronische Schalter kombinieren oft die Funktion eines Druckmessumformers mit einem 0-10 V, 4-20 mA oder digitalen Ausgangssignal. Der Einstelldruckbereich für diese Druckschalter reicht von -1 bis 600 bar (von -14 bis 8702 psi) und es kann eine Überdrucksicherheit von bis zu 600 bar (8702 psi) erreicht werden. Die Hysterese ist die Differenz zwischen dem Schaltpunkt und dem Rücksetzpunkt. Mechanische Schalter haben eine Hysterese im Bereich von 10-30 %, während elektronische Schalter häufig konfigurierbar sind. Wählen Sie aus einer breiten Palette von Schalterkapazitäten. Bitte beachten Sie, dass die maximale Last von der Spannung abhängt und unterschiedliche Lasten für Wechsel- und Gleichspannung zulässig sind. Elektronische Druckschalter benötigen zum Betrieb eine Stromversorgung. Wählen Sie zwischen Optionen aus Messing, Stahl oder Edelstahl mit verschiedenen Dichtungsmaterialien, die mit Ihrem Medium und Ihren Temperaturen kompatibel sind. Prüfen Sie im Zweifelsfall unsere Tabelle der chemischen Beständigkeit. Darüber hinaus können Sie aus einer Vielzahl von Optionen wählen, wie z. B. Montagenormen, elektrische Anschlüsse, ATEX-Zulassungen und vieles mehr.
