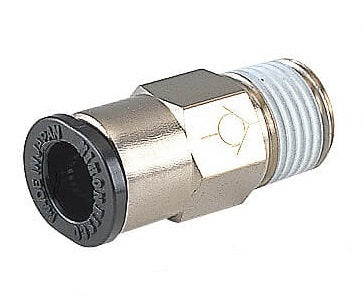

12mm - R3/8" Meter-Aus Aluminium Gerades Rückschlagventil

Dies ist ein meter-in gerades Rückschlagventil, das einen freien Fluss in eine Richtung ermöglicht und verhindert, dass er in die entgegengesetzte Richtung fließt. Das Ventil hat einen federbelasteten Poppet, der die Öffnung des Ventils blockiert. Wenn die Luft von der Poppetseite kommt, wird der Poppet von der Basis der Öffnung gedrückt und die Luft kann hindurch. Wenn die Luft von der gegenüberliegenden Seite kommt, drückt sie den Poppet gegen die Basis und blockiert seinen Weg. Die Meter-Out-Konfiguration bedeutet, dass der Fluss frei vom Außengewindeport und in die entgegengesetzte Richtung eingeschränkt ist. Es ist umgekehrt für die Meter-In-Konfiguration.

Es hat eine 12 mm Push-In-Fitting auf einer Seite und einen R 3/8 Zoll Außengewindeport auf der anderen Seite. Die Push-In-Fitting ermöglicht eine einfache Verbindung mit dem Rohr. Schieben Sie das Rohr hinein und die Fitting fixiert es mit Edelstahlkrallen. Der Fluss wird vom Push-In-Fitting-Port zum Außengewindeport gemessen.

Es ist geeignet für einen maximalen Betriebsdruck von 9 bar (130,5 psi). Auch geeignet für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi). Es hat NBR-Dichtungen, die es für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).

Vorteile:

• Geeignet für Vakuumanwendungen
• Ausgestattet mit einfach zu verbindenden Push-In-Fittings

Nachteile:

• Staub könnte das pneumatische System beschädigen, wenn Vakuum ohne Filter an der Eingangsseite angewendet wird

CVC-Serie

Die CVC-Serie umfasst gerade federbelastete Rückschlagventile, die einen einseitigen Luftfluss bieten. Diese Ventile haben eine Push-In-Fitting an einem Port und einen Außengewindeport auf der anderen Seite. Die Größen der Push-In-Fittings reichen von 4 bis 12 mm und die Gewindeports reichen von M5x0.8 bis M6x1 und auch von R1/8 bis R1/2 Zoll. Der maximale Betriebsdruck liegt bei 9 bar, auch geeignet für Vakuumanwendungen bei einem minimalen Druck von -1 bar. Diese Ventile haben einen Öffnungsdruck von 0,1 bar. Die Rückschlagventile sind NBR-gedichtet, was sie für einen Temperaturbereich von 0 bis 60°C (kein Einfrieren) geeignet macht. Diese Ventile haben eine Push-In-Fitting an einem Port und einen Außengewindeport auf der anderen Seite. Die Größen der Push-In-Fittings reichen von 4 bis 12 mm und die Gewindeports reichen von M5x0.8 bis M6x1 und auch von R1/8 bis R1/2 Zoll. Der maximale Betriebsdruck liegt bei 9 bar, auch geeignet für Vakuumanwendungen bei einem minimalen Druck von -1 bar. Diese Ventile haben einen Öffnungsdruck von 0,1 bar. Die Rückschlagventile sind NBR-gedichtet, was sie für einen Temperaturbereich von 0 bis 60°C (kein Einfrieren) geeignet macht.
