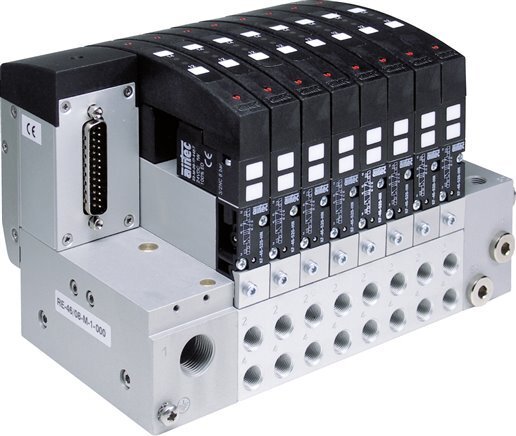

12x Pneumatikventil Terminal 24 V DC 3-8bar/42-112psi Mehrpolig (25-polig) Airtec

Jede Station verfügt über eine LED-Statusanzeige und einen Schutzschaltkreis. Alle Stationen können mit Ventilen des RE46-Modells ausgestattet werden. Eine Station kann entweder 2 x 3/2-Wege, 1 x 5/2-Wege oder 1 x 5/3-Wege Ventile aufnehmen. Alle Ventile erhalten Druckluft (Anschluss 1) direkt von der Vorderseite. Alle Ventile erhalten Luft von einem Port (1), der sich an der Vorderseite befindet. Die Geräteanschlüsse (2+4) für alle Ventile befinden sich ebenfalls an der Vorderseite. Alle Ventile teilen sich die gleichen Entlüftungsleitungen (3+5), die sich oben und an der Seite befinden. Die G3/8" Entlüftungsports sind bei Lieferung mit Stopfen verschlossen.

Die Funktion der Ventile bestimmt, wie sie platziert werden. Montieren Sie die Ventile in dieser Reihenfolge, beginnend mit dem multipolaren Stecker: 5/3-Wege, 5/2-Wege, 3/2-Wege und dann Blindplatten. Sie müssen die Ventile und das Anschlusskabel separat bestellen. Multipolare Kabel können verwendet werden, um bis zu maximal 20 Stationen zu steuern.

Vorteile:

• Schnelle und einfache Verbindung dank der multipolaren oder Busanschluss
• Kompakte und modulare Bauform
• Sicher und robust dank der Schutzschaltungen, LED-Anzeigen und IP 65-Klassifizierung
• Ventile einfach ohne Demontage des Terminals ersetzen
• Jede Station mit entweder zwei 3/2-Ventilen, einem 5/2-Ventil (mono-stabil oder bi-stabil) oder einem 5/3-Ventil ausstatten
