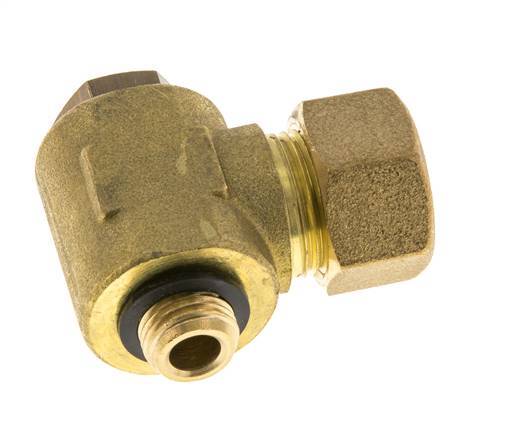

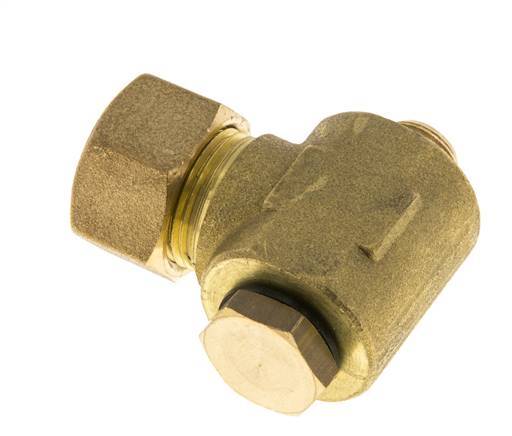

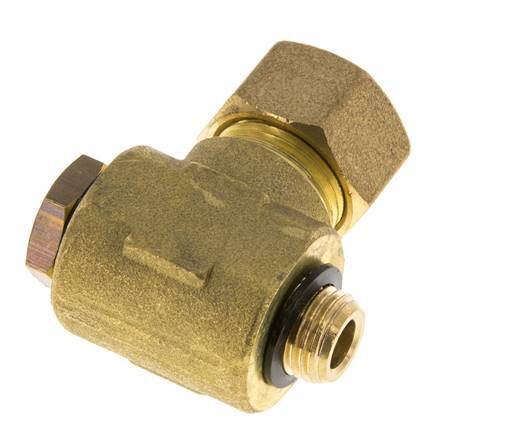

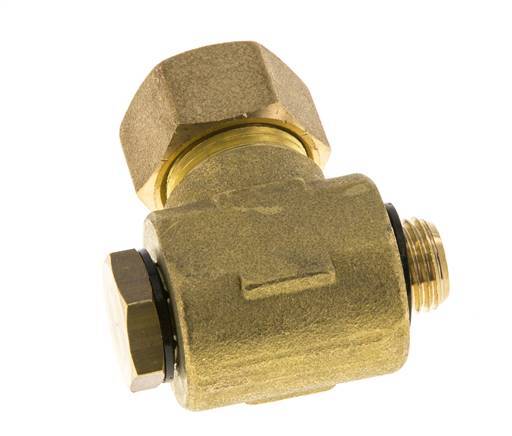

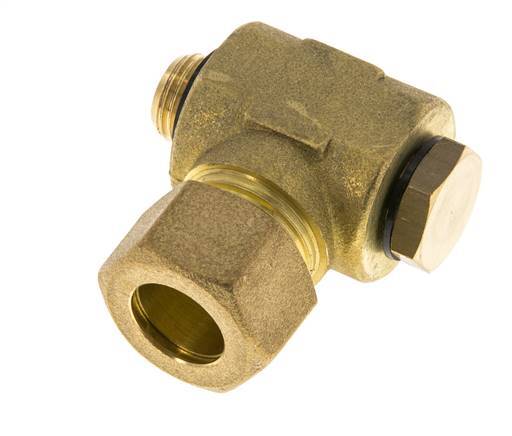

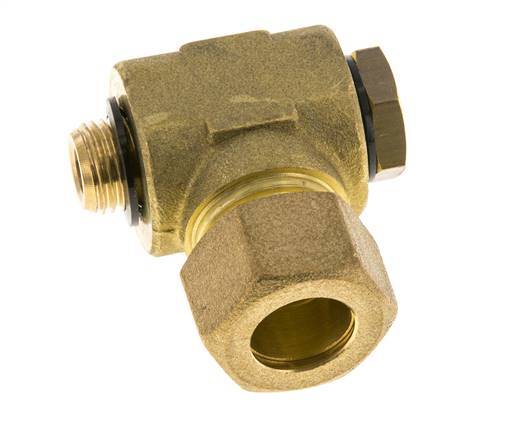

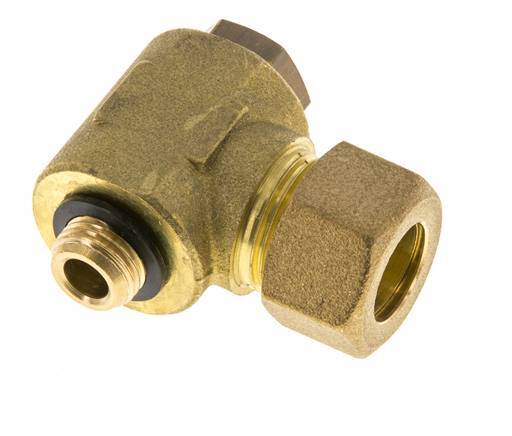

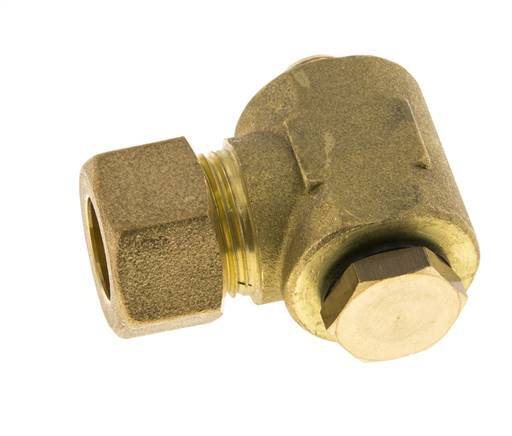

14mm & G1/4'' Messing-Drehgelenk-Kompressionsverschraubung mit Außengewinde 89 bar Polyamid DIN EN 1254-2

14mm & G1/4'' Messing-Drehgelenk-Kompressionsverschraubung mit Außengewinde 89 bar Polyamid DIN EN 1254-2
14mm & G1/4'' Messing-Drehgelenk-Kompressionsverschraubung mit Außengewinde 89 bar Polyamid DIN EN 1254-2
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: F2A2A
Marke: Tameson

Dieses Messing-Drehgelenk ist mit einem Anschluss mit Außengewinde und einem Anschluss mit Kompressionsring ausgestattet. Anschluss 1 ist ein 14-mm-Kompressionsring mit einer M20x1,5-Überwurfmutter. Anschluss 2 hat ein Außengewinde G 1/4 Zoll. Der Dichtungswerkstoff ist Polyamid. Der Höchstdruck beträgt 89 bar (1291 psi). Die Armatur ist für Temperaturen von -20 bis 80 °C (-4 bis 176 °F) geeignet. Er ist nach DIN EN 1254-2 gefertigt.

Alle anzeigen
€25.30
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€21.26
ohne MwSt.
Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 10 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Kunden bewerten uns: 4.8 / 5

478 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads

Beschreibung

Dieses Messing-Drehgelenk ist mit einem Anschluss mit Außengewinde und einem Anschluss mit Kompressionsring ausgestattet. Anschluss 1 ist ein 14-mm-Kompressionsring mit einer M20x1,5-Überwurfmutter. Anschluss 2 hat ein Außengewinde G 1/4 Zoll. Der Dichtungswerkstoff ist Polyamid. Der Höchstdruck beträgt 89 bar (1291 psi). Die Armatur ist für Temperaturen von -20 bis 80 °C (-4 bis 176 °F) geeignet. Er ist nach DIN EN 1254-2 gefertigt.

Vorteile:

  • Entspricht der DIN EN 1254-2
  • Geeignet für neutrale und nicht-korrosive Medien

Nachteile:

  • Die Messing-Kompressionsringverschraubungen können nicht mit den Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombiniert werden

Downloads

Spezifikationen

Gewinde
1/4 Zoll
Pressring-Anschluss (mm)
Größe des Kompressionsverbindungsanschlusses
14
Gewinde der Überwurfmutter
Gewindegröße der Überwurfmutter
M20 x 1.5
Anschlussart
Klemmring, Außengewinde zylindrisch BSPP-G
Werkstoff des Gehäuses
Material des Gehäuses.
Messing
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
Polyamid (PA)
Max. Arbeitsdruck bei 20 °C (bar)
Maximaler Leitungsdruck bei Raumtemperatur.
89
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-20
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
80
Standard
Erfüllen Sie die Anforderungen einer ISO- oder DIN-Norm
DIN EN 1254-2
Werkstoff des Anschlusses 1
Messing
Werkstoff des Anschlusses 2
Messing
Form
Ellenbogen
Winkel des Bogens (°)
90
Mit Entleerungsventil
Nein
