16mm PVDF 24VUC Magnetventil Burkert 0131 78854

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
16mm PVDF 24VUC Magnetventil Burkert 0131 78854
16mm PVDF 24VUC Magnetventil Burkert 0131 78854
Referenz: 78854
Marke: Burkert

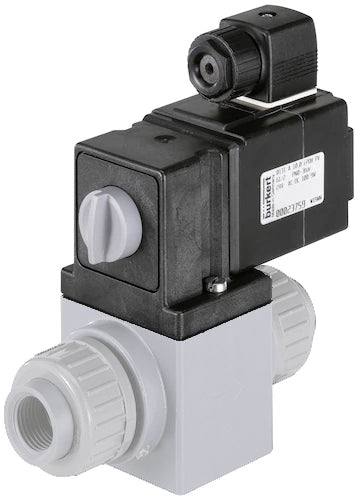

Bürkert 2/2-Wege-Magnetventil (Typ 0131) mit 16 mm Einschweißmuffen und einer 24V UC-Spule. Normalerweise geschlossen (Spannung = offen) und direkt wirkend, daher kein Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Gehäuse aus PVDF mit FKM-Dichtung und einer 10-mm-Blende.


Hinweis: DIN-Stecker nicht enthalten
Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Bürkert direktwirkendes 2/2-Wege-Magnetventil mit 16 mm Schweißmuffen und 24V UC (Wechsel- oder Gleichstrom) Spule. Das Ventil hat ein PVDF-Gehäuse mit FKM-Dichtung und einer Nennweite von 10 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Dieses Modell ist mediengetrennt und kann daher für leicht verschmutzte und aggressive Medien verwendet werden. Das PVDF-Gehäuse (PolyVinyliDen-Fluorid) weist eine ausgezeichnete chemische Gesamtbeständigkeit auf und wird häufig für deionisiertes/destilliertes und demineralisiertes Wasser und viele chemische Prozesse verwendet. PVDF ist ungeeignet für heiße Lösungsmittel sowie für Ketone, Ester und starke Basen. Die FKM-Dichtung (Fluorkautschuk oder Viton) hat hervorragende chemische Eigenschaften und ist für die meisten Öle und Lösungsmittel geeignet, kann aber nicht mit heißem Wasser oder Dampf umgehen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Energieeffizientes Design für einen langen Produktlebenszyklus.

Wichtige Vorteile

  • Kann dank der mediengetrennten Konstruktion auch bei leicht verschmutzten oder aggressiven Medien eingesetzt werden
  • Energiesparende Konstruktion, die eine geringe Erwärmung des Mediums und darüber hinaus eine lange Lebensdauer gewährleistet
  • Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Serie 0131

Das Bürkert 0131 Ventil ist ein direktwirkendes Kipphebelventil mit einem Gehäuse aus PVC, Messing oder PVDF. Das Ventil hat einen Durchmesser von bis zu DN 25 und kann je nach Ausführung von 0 bis 3 bar betrieben werden. Dank der Membrantrennung zwischen Antrieb und Fluidkörper können auch aggressive Medien wie Säuren und Laugen sicher geregelt werden. Alle DC-Varianten sind energieeffizient, was zu einer längeren Lebensdauer führt. Das Ventil verfügt über eine vibrationsfeste Spulenkonstruktion, ein elektrisches Stellungsrückmeldesystem zur Ermittlung des Ventilzustands und eine robuste Handnotbetätigung, die zur Inbetriebnahme und Prüfung genutzt werden kann.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.

Downloads

Manual Burkert 0131 (EN)
pdf
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die der Größe des Rohrs oder Schlauchs entspricht, an den es angeschlossen werden soll. Alternativ können Sie das Ventil auf der Grundlage des Kv-Wertes auslegen, um die Genauigkeit zu erhöhen.
16 mm
Anschlussart
Art des Anschlusses, der für die Ventilanschlüsse verwendet wird.
Schweißmuffe
Funktion
Die Schaltfunktion eines Magnetventils legt fest, wie die Flüssigkeit zwischen den Anschlüssen des Ventils fließt, wenn es erregt oder nicht erregt ist.
Normalerweise geschlossen
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
24 V AC, 24 V DC
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Kunststoff
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
FKM (FPM)
Bedienung
Das Funktionsprinzip des Magnetventils.
direkt
Empfohlen für
Art der Flüssigkeit oder des Gases, für die das Ventil empfohlen wird.
Wasser (bis zu 60°C), Luft, Verdünnte Säuren und Basen, Öl, Schmiermittel, Brenngase, Meerwasser
Min. Druckunterschied (bar)
Minimale Druckdifferenz, die für eine effektive Funktion des Ventils erforderlich ist. Wenn der Druckunterschied geringer ist, funktioniert das Ventil möglicherweise nicht richtig.
0
Max. Arbeitsdruck (bar)
Maximale Druckdifferenz zwischen Einlass- und Auslassöffnung.
3
Merkmale
Wählen Sie alle besonderen Merkmale des Magnetventils, die für Ihre Anwendung wichtig sind.
Manuelle Überbrückung, Trennung der Medien, Spulenmaterial Isolationsklasse H, Für Vakuum
Werkstoffgüte
Die Materialqualität gibt genauere Informationen über das Gehäusematerial. Wählen Sie ein Gehäusematerial, das nicht durch die Medien und die Umgebung korrodiert.
Polyvinylidenfluorid (PVDF)
Ventildurchlass (mm)
Die Ventilbohrung ist der Durchmesser der Blende, durch die das Medium fließt. Sie hat einen großen Einfluss auf die Durchflussmenge.
10
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
2
Min. Mediumtemperatur (Dauerbetrieb) (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
-10
Max. Mediumtemperatur (Dauerbetrieb) (°C)
Die maximale Temperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
70
Elektrischer Anschluss
Art des elektrischen Anschlusses, mit dem eine Stromversorgung an das Ventil angeschlossen wird.
DIN-A
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IP65
Nennleistung (VA)
Nennleistungsaufnahme des Ventils.
9
Ventilanschlüsse/-stellungen
Anzahl der Anschlüsse und Positionen, z. B. 2/2-Wege bedeutet 2 Anschlüsse (ein/aus) und 2 Positionen (offen/geschlossen)
2/2 Weg
Ausführung
Wählen Sie ein Modell.
gerade
Spannungsart
Die Art der Spannung, die für den korrekten Betrieb des Magnetventils erforderlich ist. Übliche Optionen sind Wechsel- oder Gleichspannung.
AC/DC
Max. Umgebungstemperatur (°C)
Die höchste Temperatur, bei der das Magnetventil sicher und effektiv arbeiten kann, ohne dass es zu Schäden oder Ausfällen kommt.
50
Min. Umgebungstemperatur (°C)
Die niedrigste Umgebungstemperatur, bei der das Ventil zuverlässig arbeiten kann.
-10
Betätigung
Ventile können auf 5 Arten betätigt werden: manuell, mechanisch, elektrisch, hydraulisch oder pneumatisch.
Kuppenstößel
Konstruktion des Ventils
Ist das Ventil komplett und betriebsbereit oder dient es als Ersatzteil?
Ventil komplett
QNn-Wert (Gas) (l/min)
Der Gasdurchsatz durch das Ventil, gemessen in Litern pro Minute bei Standardbedingungen (Eingangsdruck 6 bar, Druckabfall 1 bar, 20 °C).
2100
Abdichtung nach außen Material
Das Material, das für Dichtungen verwendet wird, die die Medien von der Umgebung abschirmen. Wählen Sie ein Material, das sowohl gegen das Medium als auch gegen die äußere Umgebung beständig ist.
FKM (FPM)
Indirekt betätigt
Nein
