2/2 SFB PVDF 24VDC Magnetventil Burkert 0331 296443

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
2/2 SFB PVDF 24VDC Magnetventil Burkert 0331 296443
2/2 SFB PVDF 24VDC Magnetventil Burkert 0331 296443
2/2 SFB PVDF 24VDC Magnetventil Burkert 0331 296443
2/2 SFB PVDF 24VDC Magnetventil Burkert 0331 296443
Referenz: 296443
Marke: Burkert

Bürkert 2/2-Wege-Magnetventil (Typ 0331) mit 32x46 mm SFB-Flansch und einer 24V DC-Spule. Normalerweise geschlossen (Spannung = offen) und direkt wirkend, daher kein Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Gehäuse aus PVDF mit FFKM-Dichtung und einer 5 mm großen Blende.


Hinweis: DIN-Stecker nicht enthalten
Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

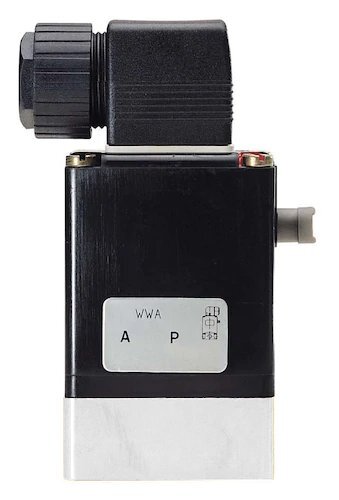

Bürkert direktwirkendes 2/2-Wege-Magnetventil mit 32x46 mm Bürkert SFB-Flansch und 24V DC (Gleichstrom) Spule. Das Ventil hat ein PVDF-Gehäuse mit FFKM-Dichtung und eine Öffnungsweite von 5 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Dieses Modell ist mediengetrennt und kann daher für leicht verschmutzte und aggressive Medien verwendet werden. Das PVDF-Gehäuse (PolyVinyliDen-Fluorid) weist eine ausgezeichnete chemische Gesamtbeständigkeit auf und wird häufig für deionisiertes/destilliertes und demineralisiertes Wasser und viele chemische Prozesse verwendet. PVDF ist ungeeignet für heiße Lösungsmittel sowie für Ketone, Ester und starke Basen. Die FFKM-Dichtung (perfluorierter Kautschuk) hat hervorragende chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Energieeffizientes Design für einen langen Produktlebenszyklus.

Wichtige Vorteile

  • Kann dank der mediengetrennten Konstruktion auch bei leicht verschmutzten oder aggressiven Medien eingesetzt werden
  • Energiesparende Konstruktion, die eine geringe Erwärmung des Mediums und darüber hinaus eine lange Lebensdauer gewährleistet
  • Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Serie 0331

Das Bürkert 0331 Ventil ist ein direktwirkendes, mediengetrenntes Klappankerventil. Öffnungen bis zu DN 4 und Druckbereiche von 0 bis 16 bar. Dieses Ventil unterscheidet sich vom 0330 dadurch, dass es kein Gewinde hat, sondern einen Bürkert SFB-Flanschanschluss (Spezifische Flanschausführung Bürkert) am Boden. Dieser Flansch kann verwendet werden, um das Ventil auf einen Verteiler zu montieren oder um es auf ein größeres Ventil (z.B. Typ 5282) zu montieren und als Pilotventil zu verwenden. Es ist in 2/2- und 3/2-Wege-Versionen erhältlich. Die 3/2-Wege-Versionen sind als stromlos offenes, stromlos geschlossenes, Verteiler- oder Mischventil erhältlich. Durch seine mediumgetrennte Bauweise ist er eine gute Lösung für aggressive oder leicht verschmutzte Medien. Das Standard-Messinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Das 0331 ist mit einer Handnotbetätigung für die Inbetriebnahme und Prüfung ausgestattet. ATEX-explosionsgeschützte Versionen sind ebenfalls erhältlich.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.

Downloads

Manual Burkert 0331 (EN)
pdf
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die der Größe des Rohrs oder Schlauchs entspricht, an den es angeschlossen werden soll. Alternativ können Sie das Ventil auf der Grundlage des Kv-Wertes auslegen, um die Genauigkeit zu erhöhen.
32x46 mm SFB
Anschlussart
Art des Anschlusses, der für die Ventilanschlüsse verwendet wird.
Flansch-SFB
Funktion
Die Schaltfunktion eines Magnetventils legt fest, wie die Flüssigkeit zwischen den Anschlüssen des Ventils fließt, wenn es erregt oder nicht erregt ist.
Normalerweise geschlossen
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
24 V DC
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Kunststoff
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
FFKM/FKM
Bedienung
Das Funktionsprinzip des Magnetventils.
direkt
Max. Arbeitsdruck (bar)
Maximale Druckdifferenz zwischen Einlass- und Auslassöffnung.
3
Werkstoffgüte
Die Materialqualität gibt genauere Informationen über das Gehäusematerial. Wählen Sie ein Gehäusematerial, das nicht durch die Medien und die Umgebung korrodiert.
Polyvinylidenfluorid (PVDF)
Ventildurchlass (mm)
Die Ventilbohrung ist der Durchmesser der Blende, durch die das Medium fließt. Sie hat einen großen Einfluss auf die Durchflussmenge.
5
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
0.2
Min. Mediumtemperatur (Dauerbetrieb) (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
5
Max. Mediumtemperatur (Dauerbetrieb) (°C)
Die maximale Temperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
80
Elektrischer Anschluss
Art des elektrischen Anschlusses, mit dem eine Stromversorgung an das Ventil angeschlossen wird.
DIN-A
Nennleistung (VA)
Nennleistungsaufnahme des Ventils.
8
Ventilanschlüsse/-stellungen
Anzahl der Anschlüsse und Positionen, z. B. 2/2-Wege bedeutet 2 Anschlüsse (ein/aus) und 2 Positionen (offen/geschlossen)
2/2 Weg
Ausführung
Wählen Sie ein Modell.
gerade
Spannungsart
Die Art der Spannung, die für den korrekten Betrieb des Magnetventils erforderlich ist. Übliche Optionen sind Wechsel- oder Gleichspannung.
DC
Max. Umgebungstemperatur (°C)
Die höchste Temperatur, bei der das Magnetventil sicher und effektiv arbeiten kann, ohne dass es zu Schäden oder Ausfällen kommt.
55
Belastungszyklus
Die maximale Zeitspanne, die das Magnetventil unter Spannung bleiben kann, bevor es zu heiß wird und Schäden oder Ausfälle drohen.
maximal 40 %. 30 Min. an, 60 % Rest
QNn-Wert (Gas) (l/min)
Der Gasdurchsatz durch das Ventil, gemessen in Litern pro Minute bei Standardbedingungen (Eingangsdruck 6 bar, Druckabfall 1 bar, 20 °C).
215
Schließzeit (max) (ms)
Die maximale Zeit, die benötigt wird, um das Ventil nach dem Empfang des Betätigungssignals vollständig zu schließen. Siehe Artikel "Reaktionszeit des Magnetventils".
20
Schließzeit (min) (ms)
Die Zeit, die mindestens vergeht, bis das Ventil nach Erhalt des Betätigungssignals vollständig geschlossen ist. Siehe Artikel "Reaktionszeit des Magnetventils".
10
Öffnungszeit (max) (ms)
Die maximale Zeit, die das Ventil benötigt, um sich nach Erhalt des Betätigungssignals vollständig zu öffnen. Siehe Artikel "Reaktionszeit des Magnetventils".
20
Öffnungszeit (min) (ms)
Die Zeit, die mindestens vergeht, bis das Ventil nach Erhalt des Betätigungssignals vollständig geöffnet ist. Siehe Artikel "Reaktionszeit des Magnetventils".
10
Indirekt betätigt
Nein
