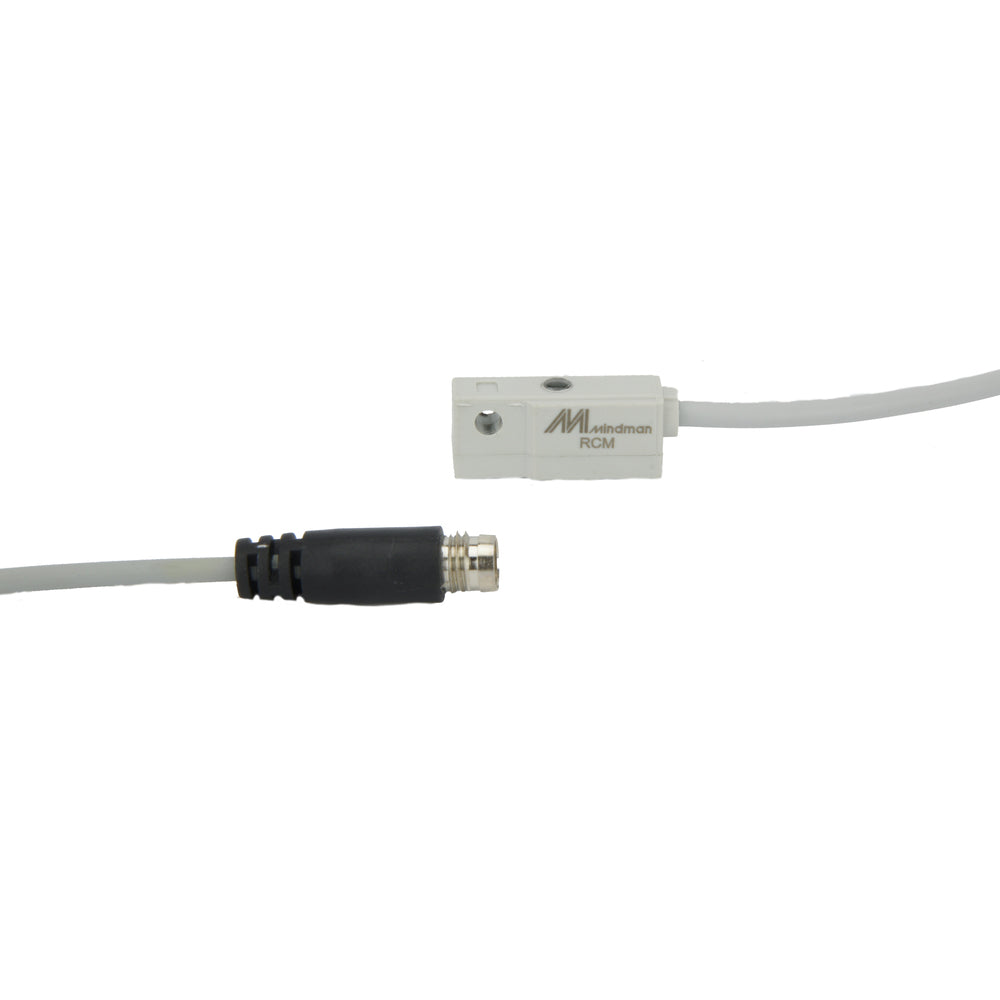

2-Draht-M8-Zyl-16mm-Positionssensor 5-240V AC/DC - RCM

Dieser pneumatische Zylindersensor bietet Positionsrückmeldung für Steuersysteme in automatisierten Maschinen und Anlagen. Dieser Reed-Schalter, auch magnetischer Näherungssensor genannt, kann die Annäherung eines Pneumatikzylinderkolbens aufgrund eines internen Magneten am Kolben zuverlässig feststellen. Wenn sich der Kolben bewegt und der interne Magnet den Sensor passiert, schaltet der Ausgang auf "EIN", um dem Steuersystem den Status (Position) des Zylinders zu melden. Je nachdem, wo der Sensor montiert ist, kann er Ausfahren, Einfahren oder einzelne Positionen entlang des Zylinderkörpers erkennen. Dieser Sensor benötigt 5 - 240 V AC (50-60Hz) oder DC Strom. Dieser Sensor verfügt über eine 2-Draht-Konfiguration mit einem M8-Stecker für die Stromverdrahtung. Eine LED ist für die Fehlersuche und die Anzeige des Betriebsstatus verfügbar. Es ist wichtig zu beachten, dass die maximale Leistungsaufnahme für diesen Sensor 10 W beträgt und niemals überschritten werden sollte, um Schäden am Sensor zu vermeiden. Um den Einbauraum zu reduzieren, hat dieser Sensor ein kompaktes Design mit einer Länge von 26 mm, einer Höhe von 8 mm und einer Breite von 11,5 mm. Der Einfachheit halber wird dieser Sensor mit einem Band von 16 mm Durchmesser (im Lieferumfang enthalten) um den ISO 6432-Zylinderkörper montiert. Dieser Sensor hat die Schutzart IP67, ist für einen Temperaturbereich von -10 bis 70 °C geeignet und hat ein Kunststoffgehäuse. Bitte lesen Sie die Bedienungsanleitung, bevor Sie den Sensor anschließen, um Schäden zu vermeiden.

Vorteile:

• Verwendet zuverlässige Reed-Schalter-Technologie zur Erkennung der Zylinderposition
• Geringer Platzbedarf für die einfache Montage an ISO 6432 Pneumatikzylindern
• Praktischer M8-Steckverbinder für die Stromverkabelung
• Temperaturbereich von -10 bis 70 °C
• Geeignet für raue Umgebungen dank der Schutzart IP67

Nachteile:

• Es wird nicht für Anwendungen mit extrem hohen Schock- oder Vibrationsbelastungen empfohlen, aber für die meisten Anwendungen ist es perfekt geeignet
• Er hat eine begrenzte Anzahl von Schaltzyklen, aber mit einer Lebensdauer von über 10 Millionen Schaltzyklen ist er für die meisten Situationen mehr als ausreichend

RCM-Reihe

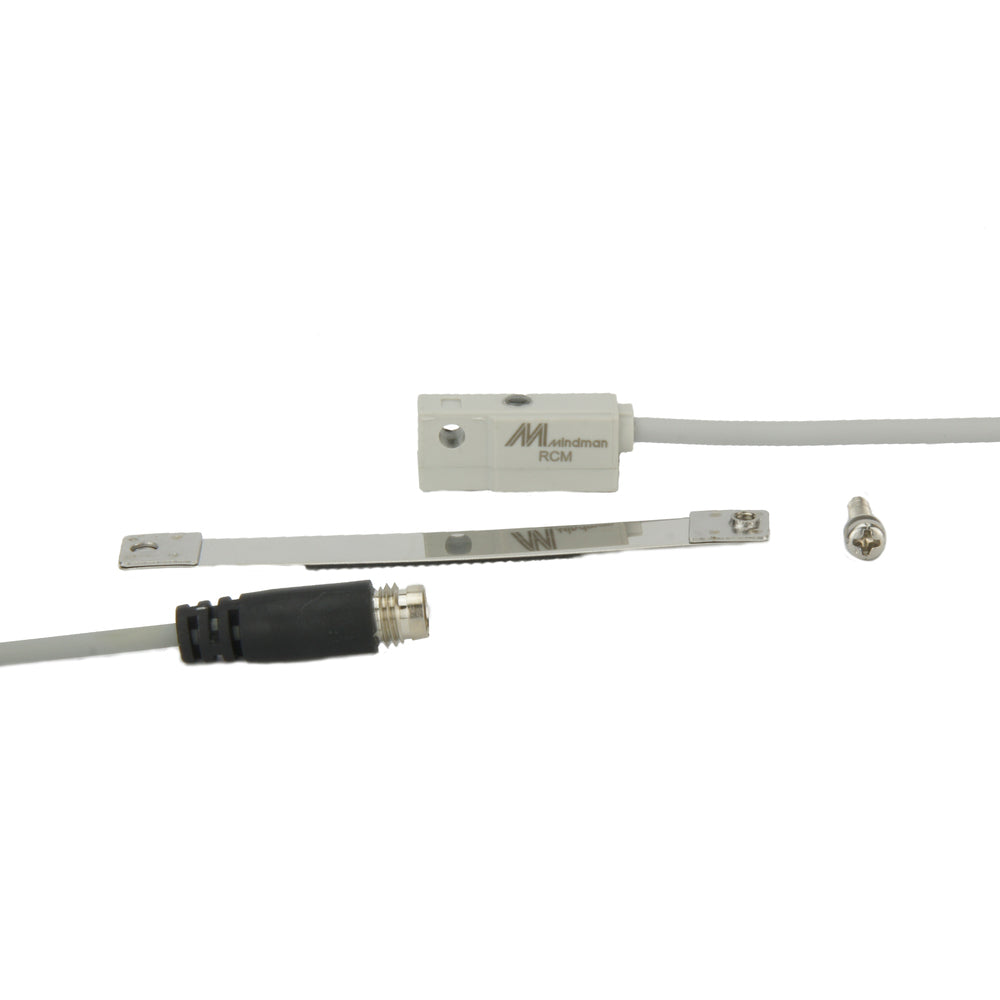

Der pneumatische Zylindersensor der RCM-Serie von Mindman ist ein Reed-Schalter, der für ISO 6432-Zylinder (8-25 mm Durchmesser) entwickelt wurde, um eine zuverlässige, schnelle und genaue Positionsrückmeldung an Steuersysteme zu liefern. Das kompakte Design mit einer Länge von 26 mm, einer Höhe von 8 mm und einer Breite von 11,5 mm minimiert die für die Montage benötigte Fläche. Er wird mit einem Montageband, das um den Durchmesser des Zylinders herumgeführt wird, am Zylinder befestigt, und der Sensor wird dann in seine Position geschoben und gesichert. Sie können mit einem Kabel in verschiedenen Längen oder einem M8-Anschluss geliefert werden. Die Verdrahtung wird in einer 2-Draht-Konfiguration (5-240V AC/DC) mit einer LED-Anzeige zur Fehlersuche und zum Betriebsstatus angeboten. Es ist für den Einsatz in einer Vielzahl von Umgebungen mit einem Betriebstemperaturbereich von -10 bis 70 °C geeignet. Die Sensoren haben die Schutzart IP67 und ein robustes Kunststoffgehäuse.
