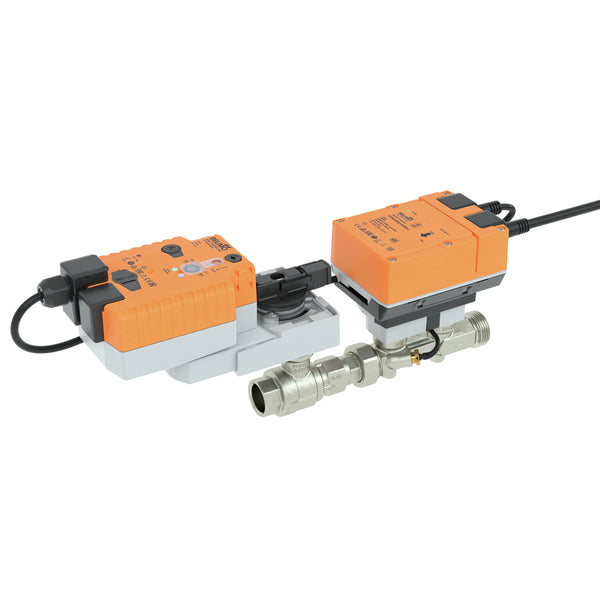

Belimo Sensor Gesteuertes PI-CCV Flansch 1/2x3/4 Kvs2.8 24VAC/DC Ausfallsicher BACnet/Modbus/MP-Bus EP015R2+KBAC

Diese Belimo Energy Valve besteht aus einem 2-Wege gekennzeichneten Regelventil, einem volumetrischen Durchflussmesser, Temperatursensoren und einem Stellantrieb. Das Ventil besteht aus Messing und hat eine EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße beträgt Rp 1/2 Zoll und G 3/4 Zoll mit Innengewinde. Mit ihrer integrierten Regelblende gewährleistet sie eine proportional-prozentuale Durchflussregelung, die eine präzise und gleichmäßige Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 3.5 bar. Das Ventil kann zwischen -10 und 120 °C betrieben werden. Der Kv-Wert des Ventils beträgt 2,8 m3/h, was einem Cv-Wert von 3,24 gpm entspricht. Der Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und liefert eine präzise Positionsfeedback im Bereich von 0-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet. Mit dem Drehknopf können Sie die Ausfallsicherungsposition zwischen 0% und 100% in 10% Schritten einstellen. Er steuert den Drehwinkel. Bei einem Stromausfall bewegt sich der Stellantrieb in die gewählte Ausfallsicherungsposition. Der Stellantrieb hat eine Schutzart IP54. Die Fließrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelventil zu vermeiden.

Vorteile:

• Die integrierte Regelblende gewährleistet einen proportional-prozentualen Durchfluss, ideal für Heizkreise
• Der Stellantrieb ist mit einer Ausfallsicherung ausgestattet
• Modulierender Stellantrieb mit einem Steuersignal von 0-10 V oder 2-10 V DC
• Unterstützung von Power over Ethernet (PoE) für optionale Stromversorgung
• Integrierter Wärmeenergiezähler zur Überwachung des Energieverbrauchs

Serie:

Die Belimo EV-KBAC/BAC ist ein gekennzeichnetes Regelventil, das mit einem Wärmeenergiezähler und einer sensorgesteuerten Durchfluss- oder Leistungsregelung geliefert wird. Es verfügt über eine Leistungs- und Energieüberwachungsfunktion und ist als 2-Wege/3-Wege/6-Wege-Ventil mit internem und externem Gewinde ausgelegt und für PN 25 bewertet. Es arbeitet mit einer Nennspannung von AC/DC 24 V und bietet modulierende, kommunikative und hybride Regelung. Ideal für geschlossene Kalt- und Warmwassersysteme, erleichtert es die modulierende Regelung von lufttechnischen und Heizungssystemen auf der Wasserseite. Es bietet Ethernet 10/100 Mbit/s, TCP/IP und einen integrierten Webserver. Die Kommunikation erfolgt über BACnet, Modbus, Belimo MP-Bus oder konventionelle Regelung. Das Ventil unterstützt Power over Ethernet (PoE) Stromversorgung und kann Sensorsignale umwandeln. Es ist in Größen von DN15-50 erhältlich.
