Belimo Sensorgesteuertes PI-CCV 1x1-1/4 Kvs3.5 24VAC/DC BACnet/Modbus/MP-Bus Zwei Sensoren EV025R2+BAC

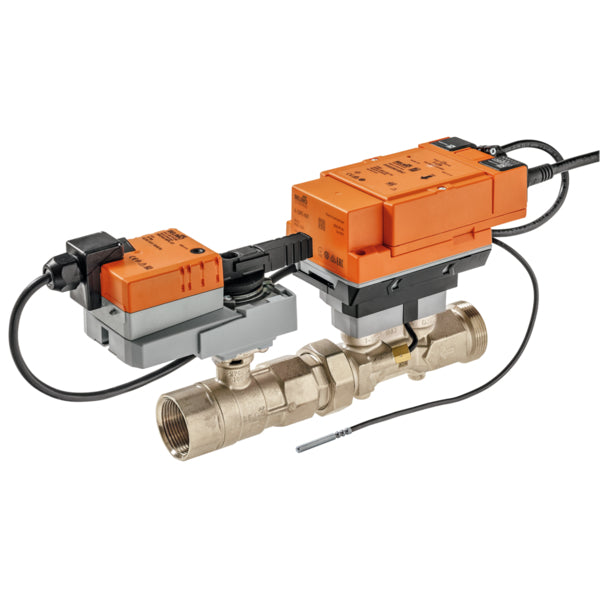

Dieses Belimo Energy Valve besteht aus einem 2-Wege-Regelkugelhahn, einem Volumenstrommesser, zwei Temperatursensoren und einem Antrieb. Das Ventil ist aus Messing gefertigt und hat eine EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils ist DN 25 und die Anschlussgröße ist Rp x G 1 Zoll und 1 1/4 Zoll mit Innengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 3.5 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 3,5 m3/h, was einem Cv-Wert von 4,05 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet eine präzise Positionsrückmeldung im Bereich von 0-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Wärmemengenzähler ist derzeit mit einem Sensor (T2) ausgestattet, während der zweite Sensor (T1) auf der gegenüberliegenden Seite des Wasserkreislaufs vor Ort installiert werden muss. Der Antrieb hat die Schutzart IP54. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.

Pros:

• Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
• Regelantrieb mit einem Steuersignal von 0-10 V oder 2-10 V DC
• Power over Ethernet (PoE) Unterstützung für optionale Stromversorgung
• Integrierter Wärmeenergiezähler zur Überwachung des Energieverbrauchs

Serie:

Das Belimo EV-KBAC/BAC ist ein Regelkugelhahn, der mit einem thermischen Energiezähler und einer sensorgesteuerten Durchfluss- oder Leistungsregelung ausgestattet ist. Es verfügt über eine Leistungs- und Energieüberwachungsfunktion und ist als 2-Wege/3-Wege/6-Wege-Ventil mit Innen- und Außengewinde für PN 25 ausgelegt. Er arbeitet mit einer Nennspannung von AC/DC 24 V und bietet modulierende, kommunikative und hybride Regelung. Er ist ideal für geschlossene Kalt- und Warmwassersysteme und ermöglicht die modulierende Regelung von Klima- und Heizungsanlagen auf der Wasserseite. Er bietet Ethernet 10/100 Mbit/s, TCP/IP und einen integrierten Webserver. Die Kommunikation ist über BACnet, Modbus, Belimo MP-Bus oder konventionelle Ansteuerung möglich. Das Ventil unterstützt die PoE-Stromversorgung (Power over Ethernet) und kann Sensorsignale umwandeln. Es ist in Größen von DN15-50 erhältlich.
