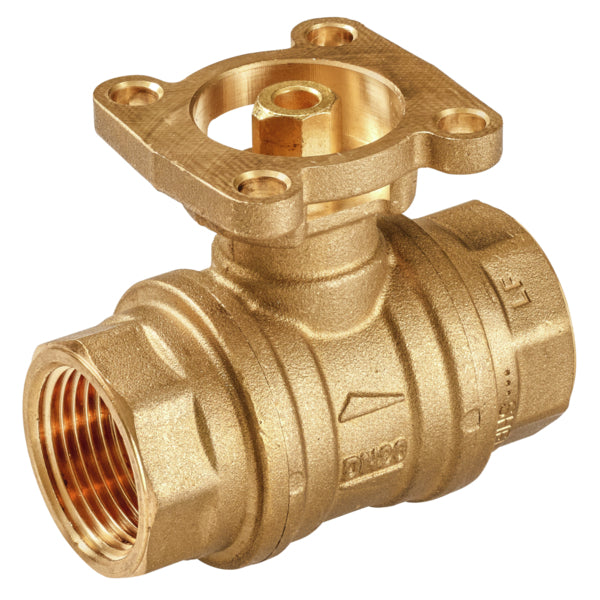

2-Wege-Messing-Kugelhahn Rp1/2'' EPDM 40bar/580psi Trinkwasser Belimo

2-Wege-Messing-Kugelhahn Rp1/2'' EPDM 40bar/580psi Trinkwasser Belimo
2-Wege-Messing-Kugelhahn Rp1/2'' EPDM 40bar/580psi Trinkwasser Belimo
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V2VMZ
Marke: Belimo
Herst. TeilNr.: R215PW-N

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Die Kugel im Ventil ist aus Messing gefertigt. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist Rp 1/2 Zoll mit Innengewinde. Dieses Ventil hält einem Druck von bis zu 40 bar (580 psi) stand. Das Ventil kann zwischen 5 und 100 °C (41 und 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 16 m3/h, was einem Cv-Wert von 19 gpm entspricht. Dieses Ventil ist mit einem Auf/Zu-Antrieb von Belimo ausgestattet. Dieses Ventil ist von ACS, DVGW und WRAS für die Verwendung mit Trinkwasser zertifiziert. Seine bleifreien (LF) und entzinkungsbeständigen (CR) Eigenschaften machen dieses Ventil korrosionsbeständig. Die Montage von Belimo-Antrieben auf diesem Ventil wird durch die zentrale Bolzenkonstruktion erleichtert.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden
€98.76
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€82.99
ohne MwSt.
Auf Lager +3 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 3 Tagen rechnen. Bis zu 77 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 4 - 5 Werktagen

Kunden bewerten uns: 4.8 / 5

495 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads

Beschreibung

Es handelt sich um einen 2-Wege-Kugelhahn von Belimo mit einem Messinggehäuse und EPDM-Dichtung. Die Kugel im Ventil ist aus Messing gefertigt. Der Bohrungsdurchmesser des Ventils beträgt DN 15 und die Anschlussgröße ist Rp 1/2 Zoll mit Innengewinde. Dieses Ventil hält einem Druck von bis zu 40 bar (580 psi) stand. Das Ventil kann zwischen 5 und 100 °C (41 und 212 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 16 m3/h, was einem Cv-Wert von 19 gpm entspricht. Dieses Ventil ist mit einem Auf/Zu-Antrieb von Belimo ausgestattet. Dieses Ventil ist von ACS, DVGW und WRAS für die Verwendung mit Trinkwasser zertifiziert. Seine bleifreien (LF) und entzinkungsbeständigen (CR) Eigenschaften machen dieses Ventil korrosionsbeständig. Die Montage von Belimo-Antrieben auf diesem Ventil wird durch die zentrale Bolzenkonstruktion erleichtert.

Pros:

  • Zertifikat für Trinkwasser: ACS, DVGW, WRAS
  • Bleifrei (LF) und entzinkungsbeständig (CR)
  • Sehr einfache Montage von Belimo-Antrieben mit dem Zentralbolzen

Serie:

Der Belimo R2-PW ist ein 2-Wege-Kugelhahn mit Innengewinde, geeignet für Trinkwasseranwendungen. Diese Serie ist von ACS, DVGW und WRAS zertifiziert, was die Einhaltung von Sicherheits- und Qualitätsstandards belegt. Sie sind bleifrei und entzinkungsbeständig und gewährleisten die Langlebigkeit und Zuverlässigkeit Ihrer Wassersysteme. Das Ventil ist mit einer Luftblasendichtung versehen, um Leckagen zu vermeiden. Die Belimo R2-PW-Serie ist in den Grössen DN15-50 erhältlich und bietet Optionen für unterschiedliche Bedürfnisse.

Downloads

Technisches Datenblatt \u2013 R2..PW-..
pdf
Download
Installation instructions - R2..PW-..
pdf
Download
CAD 3d-cad-step-r215pw-n.zip
zip
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die zu dem System passt, an das es angeschlossen werden soll. Tipp: Die Zollgröße entspricht nicht dem tatsächlichen Durchmesser des Gewindes, im Zweifelsfall verwenden Sie unsere Gewindetabelle.
1/2 Zoll
Anschlussart
The type of connection used to attach the valve.
Innengewinde zylindrisch BSPT-Rp (ISO 7-1)
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Messing
Material Dichtung
Die Wahl des Dichtungsmaterials hängt hauptsächlich von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit für die Kompatibilität von Substanzen.
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Max. Druckunterschied bei 20 °C (bar)
Maximum pressure difference between output and input at room temperature.
2
Closing pressure (bar)
16
Bedienung
Die Funktionsweise des Ventils. Zum Beispiel über einen elektrischen Antrieb, ein Quetschrad oder einen pneumatischen Antrieb.
Elektromotor
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
5
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
100
Zulassung
Zertifizierungen oder Zulassungen, aus denen hervorgeht, dass Sicherheits-, Qualitäts- oder Leistungsstandards eingehalten werden.
Trinkwasser
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
16
Standard
Erfüllen Sie die Anforderungen einer ISO- oder DIN-Norm
WRAS, DVGW W 270, ACS
Werkstoffgüte
Die Materialqualität gibt genauere Informationen über das Gehäusematerial. Wählen Sie ein Gehäusematerial, das nicht durch die Medien und die Umgebung korrodiert.
Messing, entzinkungsbeständig (DZR)
Gehäusekonstruktion
2-teilig
Ausführung
gerade
Material Kugeldichtung
Polytetrafluorethylen (PTFE)
Material Kugel
Gibt das Material der Kugel im Ventil an, das die Haltbarkeit und die Kompatibilität mit bestimmten Flüssigkeiten beeinflussen kann.
Messing
Material Spindel
Messing
Material primäre Spindeldichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Werkstoff der Sekundärspindeldichtung
Das Material, das für eine zusätzliche Dichtung am Spindelteil des Ventils verwendet wird.
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Druckstufe Artikel
PN 40
Mit Entleerungsventil
Nein
Mit Ablassmöglichkeit (Anschluss)
Nein
Medizinisch sauber
Nein
Kompletter Durchlass
Ja
