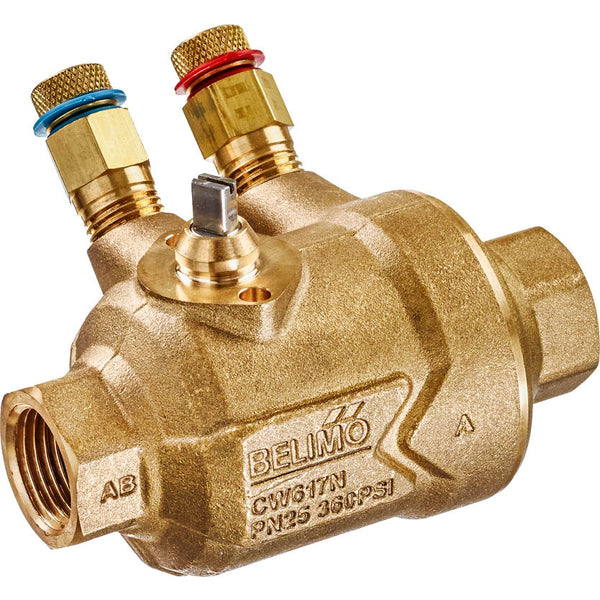

Belimo PI Zonenventil Rp3/4 Kvs0.98 Messanschlüsse C220QPT-F

Dies ist ein 2-Wege druckunabhängiges Zonenventil (PIQCV) mit einem Gehäuse aus Messing und einer EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße beträgt Rp 3/4 Zoll mit Innengewinde. Das integrierte Druckregelventil ermöglicht einen konstanten Durchfluss und erreicht eine Ventilautorität von 1, unabhängig vom Differenzdruck. Der Durchfluss bleibt bei jeder Öffnungsposition konstant, auch bei Druckschwankungen und im Teillastbereich, was eine stabile Regelung gewährleistet. Eine gleichmäßige Prozentsatz-Durchflussregelung wird durch das spezielle Design des Kugelventils sichergestellt. Dieses Ventil verfügt über zwei Messanschlüsse (P1 und P3), die die Bestimmung des Gesamt-Druckabfalls über das Ventil ermöglichen. Die Differenzdruckmessung optimiert die Pumpeneinstellung, indem der Pumpenkopf reduziert wird, um den minimal erforderlichen Differenzdruck (0,16 bar) am entferntesten hydraulischen Punkt aufrechtzuerhalten. Der maximale Druckunterschied beträgt 3,5 bar . Das Ventil kann zwischen 2 und 90 °C (36 bis 194 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 0,98 m3/h, was einem Cv-Wert von 1,13 gpm entspricht. Das Ventil ist für den Einsatz mit dem Belimo 3-Punkt- oder modulierenden Stellantrieb ausgelegt. Die Installation von Belimo ZoneTight-Stellantrieben an diesem Ventil ist einfach - es wird einfach eingeklickt. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelventil zu vermeiden.

Vorteile:

• Sehr einfache Installation von Belimo ZoneTight-Stellantrieben, einfach klicken und fertig
• Keine zeitaufwändige manuelle Einstellung des hydraulischen Systems mehr erforderlich
• Die Wassermenge ist auch bei unterschiedlichem Druck und Teillastbetrieb garantiert
• Der gewünschte Vmax-Wert kann einfach und schnell am Stellantrieb mit dem entsprechenden Clip eingestellt werden
• Das Ventil enthält zwei zusätzliche Messanschlüsse zur Differenzdruckmessung

Serie:

Das Belimo PIQCV ist eine PI-Zonenventilserie, die für 2-Wege-Innengewindeanwendungen geeignet ist. Es ist für geschlossene Kalt- und Warmwassersysteme ausgelegt. Diese Serie wird hauptsächlich für die modulierende Regelung von lufttechnischen und Heizungssystemen auf der Wasserseite verwendet. Die Belimo PIQCV-Serie zeichnet sich durch ihren Schnappmontage-Stellantrieb aus, der eine einfache Installation und Bedienung ermöglicht. Diese Serie bietet eine zuverlässige Leistung und Langlebigkeit und verbessert die Systemsteuerung und Benutzererfahrung.
