Belimo PI Zonenventil Rp1 Kvs2.1 Messanschlüsse C225QPT-G

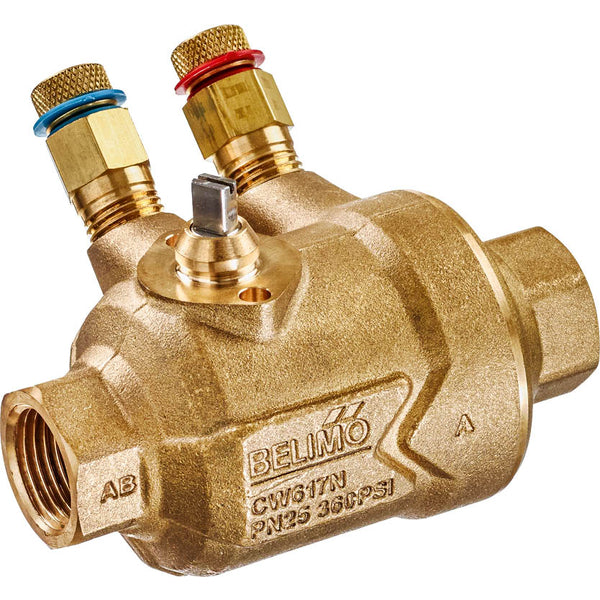

Es handelt sich um ein druckunabhängiges 2-Wege-Zonenventil (PIQCV) mit einem Messinggehäuse und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße ist Rp 1 Zoll mit Innengewinde. Das integrierte Druckregelventil ermöglicht einen konstanten Volumenstrom und erreicht eine Ventilautorität von 1, unabhängig vom Differenzdruck. Die Durchflussmenge bleibt bei jeder Öffnungsstellung konstant, auch bei Druckschwankungen und im Teillastbereich, so dass eine gleichmäßige Regelung gewährleistet ist. Eine gleichmäßige Durchflussregelung wird durch die spezielle Konstruktion der Kugel gewährleistet. Dieses Ventil verfügt über zwei Messanschlüsse (P1 und P3), die die Bestimmung des gesamten Druckabfalls über das Ventil ermöglichen. Die Differenzdruckmessung optimiert die Pumpeneinstellung, indem sie die Förderhöhe der Pumpe so reduziert, dass der erforderliche Mindestdifferenzdruck (0,16 bar) an der am weitesten entfernten Hydronikstelle aufrechterhalten wird. Die maximale Druckdifferenz beträgt 3.5 bar. Das Ventil kann zwischen 2 und 90 °C (36 bis 194 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 2,1 m3/h, was einem Cv-Wert von 2,43 gpm entspricht. Das Ventil ist für den Einsatz mit dem Belimo 3-Punkt- oder Regelantrieb konzipiert. Die Installation von Belimo ZoneTight-Antrieben auf diesem Ventil ist einfach - es muss nur eingeklickt werden. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.

Profis

• Sehr einfache Installation von Belimo ZoneTight Antrieben, einfach anklicken und fertig
• Keine zeitaufwändige manuelle Einstellung des Hydroniksystems mehr nötig
• Wassermenge ist auch bei schwankendem Druck und Teillastbetrieb gewährleistet
• Der gewünschte Vmax-Wert kann mit dem zugehörigen Clip einfach und schnell am Antrieb eingestellt werden
• Das Ventil verfügt über zwei zusätzliche Messanschlüsse für die Differenzdruckmessung

Serie:

Das PIQCV von Belimo ist eine PI-Zonenventilserie, die für Anwendungen mit 2-Wege-Innengewinde geeignet ist. Er ist für geschlossene Kalt- und Warmwassersysteme konzipiert. Diese Baureihe wird hauptsächlich für die modulierende Regelung von Klima- und Heizungsanlagen auf der Wasserseite eingesetzt. Die PIQCV-Serie von Belimo ist bekannt für ihre Schnappmontage, die eine effiziente Installation und Bedienung ermöglicht. Diese Serie bietet zuverlässige Leistung und Langlebigkeit und verbessert die Systemsteuerung und das Benutzererlebnis.
