Belimo Sensor Gesteuertes PI-CCV 1-1/4x1-1/2 Kvs6 24VAC/DC BACnet/Modbus/MP-Bus EN1434 Zwei Sensoren EV032R2+MID

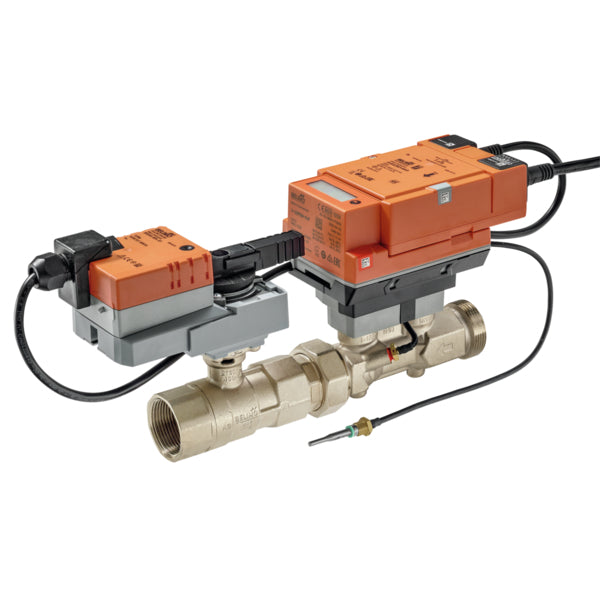

Dieses Belimo Energy Valve besteht aus einem 2-Wege-Regelkugelhahn, einem Volumenstrommesser, zwei Temperatursensoren und einem Antrieb. Das Ventil ist aus Messing gefertigt und hat eine EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 32 und die Anschlussgröße ist Rp x G 1 1/4 Zoll und 1 1/2 Zoll mit Innengewinde. Mit seiner integrierten Kennzeichnungsscheibe gewährleistet er eine gleichprozentige Durchflussregelung und ermöglicht so eine präzise und konsistente Regulierung des Flüssigkeitsdurchflusses. Die maximale Druckdifferenz beträgt 3.5 bar. Das Ventil kann zwischen -10 und 120 °C (14 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 6 m3/h, was einem Cv-Wert von 6,94 gpm entspricht. Der Antrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Antrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet eine präzise Positionsrückmeldung im Bereich von 0-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Wärmemengenzähler ist derzeit mit einem Sensor (T2) ausgestattet, während der zweite Sensor (T1) auf der gegenüberliegenden Seite des Wasserkreislaufs vor Ort installiert werden muss. Der Wärmemengenzähler entspricht der Norm EN1434 und besitzt eine Bauartzulassung nach der europäischen Messgeräterichtlinie MID 2014/32/EU (MI-004). Der Wärmeenergiezähler ist als Wärmezähler zugelassen. Der Antrieb hat die Schutzart IP54. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angegeben ist, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.

Pros:

• Die integrierte Kennzeichnungsscheibe garantiert eine gleichprozentige Durchflussregelung
• Regelantrieb mit einem Steuersignal von 0-10 V oder 2-10 V DC
• Der Wärmeenergiezähler entspricht der Norm EN1434
• Power over Ethernet (PoE) Unterstützung für optionale Stromversorgung
• Integrierter Wärmeenergiezähler zur Überwachung des Energieverbrauchs

Serie:

Das Belimo EV-MID ist ein Regelkugelhahn mit Wärmemengenzähler. Es ist für Heizungsanwendungen nach MID zertifiziert und erfüllt die Anforderungen der EN 1434. Dieses 2-Wege-Ventil mit Innengewinde ist für geschlossene Kalt- und Warmwassersysteme konzipiert und dient zur modulierenden Regelung von Lüftungs- und Heizungsanlagen auf der Wasserseite. Er arbeitet mit einer Nennspannung von AC/DC 24 V und unterstützt modulierende, kommunikative und hybride Regelung. Das Ventil verfügt außerdem über ein Ethernet 10/100 Mbit/s, TCP/IP und einen integrierten Webserver. Die Kommunikationsoptionen umfassen BACnet, Modbus, Belimo MP-Bus oder konventionelle Steuerung. Die Stromversorgung ist über PoE (Power over Ethernet) möglich. Außerdem hilft es bei der Umwandlung von Sensorsignalen und ist in Größen von DN15-50 erhältlich.
