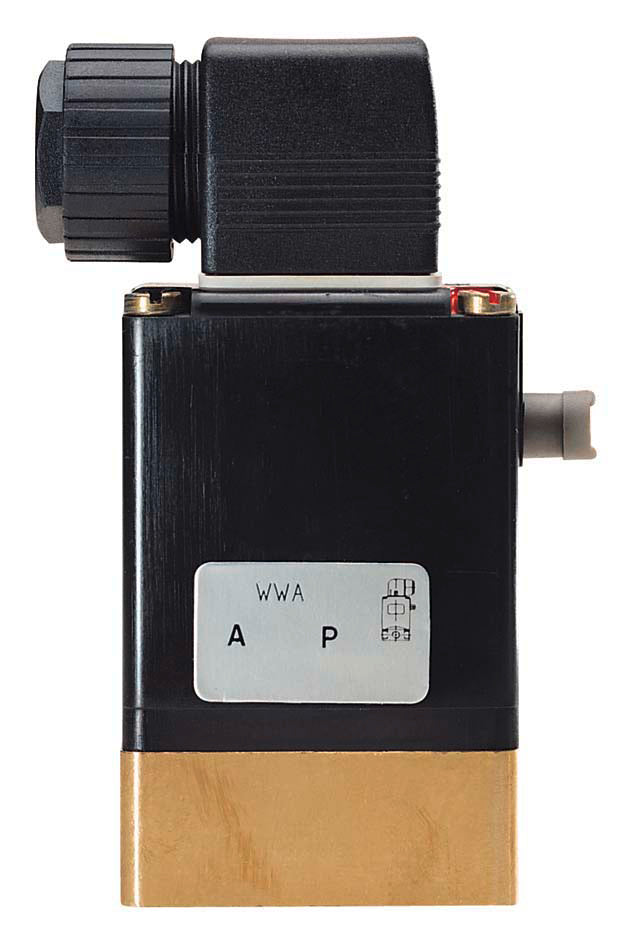

Magnetventil 3/2-Wege 32x46mm SFB Flansch NO Messing NBR -1-3bar/-15-44psi 24VDC 0331 45041
Burkert 3/2-Wege Magnetventil (Typ 0331) mit 32x46 mm SFB Flansch und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist normalerweise offen (Spannung = schließen). Das Ventil ist direkt betätigt, daher ist kein Differenzdruck erforderlich. Geeignet für maximale Medientemperaturen von 80 °C (176 °F) und einen Druckbereich von -1 bis 3 bar (-15 bis 44 psi). Gehäuse aus Messing mit NBR-Dichtung und einem Durchmesser von 4 mm. Der Kv-Wert beträgt 0,15 m3/h (2,5 l/min bei dp = 1 bar Wasser).
Hinweis: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €171,35
- Regulärer Preis
- €143,99
Beschreibung
Dies ist ein Burkert direkt betätigtes 3/2-Wege Magnetventil mit 32x46 mm SFB Flansch und einer 24 V DC Spule. Das Ventil hat ein Gehäuse aus Messing mit NBR-Dichtung und eine Durchflussöffnung von 4 mm. SFB ist ein spezifisches Flanschdesign von Burkert, das eine kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Die Schaltfunktion des Magnetventils ist normalerweise offen, was bedeutet, dass das Ventil schließt, wenn Spannung angelegt wird. Wenn das Ventil geschlossen ist, verbindet der Ausgangsanschluss mit einem dritten Auslassanschluss. Da es direkt betätigt ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von -1 bis 3 bar (-15 bis 44 psi) und eine maximale Temperatur von 80 °C (176 °F). Das Ventil hat einen Kv-Wert von 0,15 m3/h, was einem Durchfluss von 3 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,17, was 0,17 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und der Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventil-Dimensionierungsrechner. Das Gehäuse aus Messing ist langlebig, geeignet für neutrale Flüssigkeiten und beständig gegen viele Chemikalien. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlplunger und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser Chemische Beständigkeit Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen.
Vorteile:
- Magnetventile öffnen und schließen sehr schnell im Vergleich zu vielen anderen Ventiltypen
- SFB-Flanschdesign ermöglicht kompakte Montage mehrerer Ventile auf einem Verteiler
Nachteile:
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht enthalten
Serie:
Das Bürkert 0331 Ventil ist ein direkt wirkendes, mediengetrenntes Schwenkarmventil. Öffnungen bis DN 4 und Druckbereiche von 0 bis 16 bar. Das besondere Merkmal dieses Ventils im Vergleich zum Modell 0330 ist das Fehlen von Gewinden, ersetzt durch eine Bürkert SFB (Spezifisches Flanschdesign Bürkert) Flanschverbindung an der Unterseite. Dieser Flansch kann verwendet werden, um das Ventil auf einem Verteiler zu montieren oder auf ein größeres Ventil (zum Beispiel den Typ 5282) zu montieren und als Pilotventil zu fungieren. Das 0331 Ventil ist in 2/2 und 3/2-Wege-Versionen erhältlich. Die 3/2-Wege-Versionen sind als normalerweise offen, normalerweise geschlossen, Verteiler oder Mischventil erhältlich. Das mediengetrennte Design macht dieses Ventil geeignet für aggressive oder leicht kontaminierte Medien. Das Standardgehäuse aus Messing erfüllt alle europäischen Trinkwasseranforderungen. Das 0331 ist mit einer manuellen Übersteuerung für Inbetriebnahme und Tests ausgestattet. ATEX explosionsgeschützte Versionen sind ebenfalls erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
