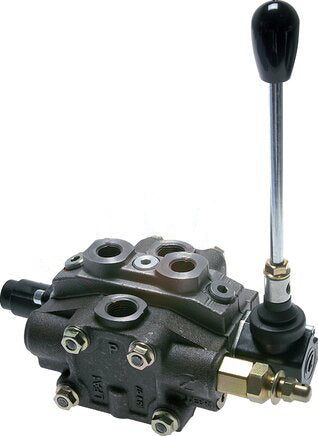

3/3-Wege-Hydraulik-Handhebelventil-Arbeitssektion einfachwirkend 320bar

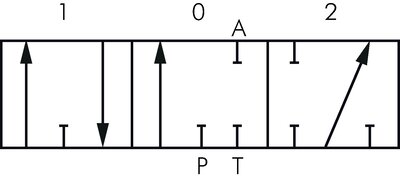

3/3-Wege-Arbeitssektion mit Handhebel für modulare hydraulische Steuerblöcke, bis 320 bar. Für einfachwirkende Zylinder. Eine Hebelstellung führt Öl zu Anschluss A, die andere entlastet A zum Tank. In Neutralstellung ist A gesperrt, und der Pumpenstrom fließt über den Neutralumlaufkanal drucklos zum Tank zurück. Der Hebel kehrt durch Federrückstellung in die Neutralstellung zurück. Anschluss A G3/8, Nenndurchfluss bis 50 l/min. NBR-Dichtung, für Mineralölhydraulik von -30 bis +90 °C.
- Regulärer Preis
- €211,67
- Regulärer Preis
- €177,87
Beschreibung
Verwenden Sie die Sektion für einen einfachwirkenden Zylinder, der durch sein Eigengewicht oder eine Feder einfährt. Bewegen Sie den Hebel um 13° in die eine Richtung, um den Zylinder auszufahren, und in die andere Richtung, damit er einfahren kann. In Neutralstellung ist A gesperrt, und der Zylinder hält seine Position. Durch jede Sektion verläuft ein Neutralumlaufkanal. In Neutralstellung ist er offen, sodass der Pumpenstrom drucklos zur nächsten Sektion und zurück zum Tank fließt. Das eignet sich für eine Zahnradpumpe. Bestellen Sie die Einlasssektion, die Auslasssektion und den passenden Zugankersatz separat. Wählen Sie für doppeltwirkende Zylinder eine 4/3-Wege-Sektion.
Vorteile:
- Zylinder hält seine Position in Neutralstellung (A gesperrt)
- Drucklose Umwälzung in Neutralstellung, geeignet für Zahnradpumpen
- Federrückstellung in die Neutralstellung, Rastsätze erhältlich
- Bis zu neun Sektionen in einem Steuerblock
Nachteile:
- Benötigt eine Einlasssektion, eine Auslasssektion und einen Zugankersatz - separat bestellen
- Nur einfachwirkend - wählen Sie für doppeltwirkende Zylinder eine 4/3-Wege-Sektion
Serie:

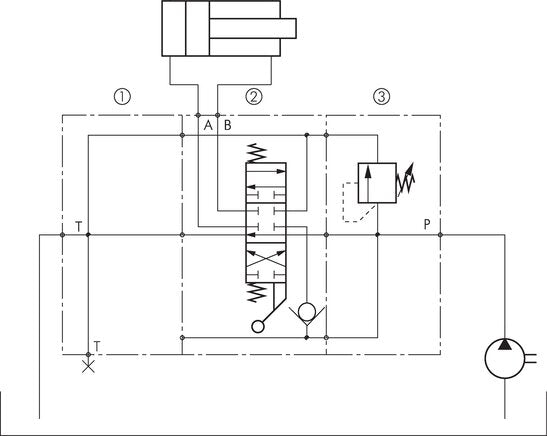

Modulare hydraulische Handhebelventile für mobile und industrielle Maschinen. Ein Steuerblock besteht aus einer Einlasssektion mit einstellbarem Druckbegrenzungsventil (40 bis 320 bar), ein bis neun Arbeitssektionen mit Handhebel und einer Auslasssektion, die mit dem Zugankersatz für die jeweilige Sektionsanzahl verspannt werden. Die Arbeitssektionen sind doppeltwirkend mit in Neutralstellung gesperrten oder zum Tank offenen Anschlüssen A und B, oder einfachwirkend mit gesperrtem Anschluss A. In Neutralstellung fließt der Pumpenstrom über einen Neutralumlaufkanal drucklos zum Tank zurück. Die Hebel kehren standardmäßig durch Federrückstellung in die Neutralstellung zurück; Rastsätze halten sie in Position 1, 2 oder in beiden. Ein optionaler Satz ermöglicht Closed Center für eine Verstellpumpe oder Power-Beyond zu einem zweiten Block. P- und T-Anschlüsse G1/2, A- und B-Anschlüsse G3/8. Eingangsdruck bis 320 bar, Rücklaufdruck max. 35 bar. Nenndurchfluss 50 l/min für Blöcke mit 1 oder 2 Arbeitssektionen, 45 l/min für 3 bis 5, 40 l/min für 6 oder 7 und 35 l/min für 8 oder 9. Gehäuse aus Stahl und Kunststoff, NBR-Dichtungen, für Mineralöl von 10 bis 300 mm²/s bei -30 bis +90 °C. Auch bekannt als Sektionsventile.
