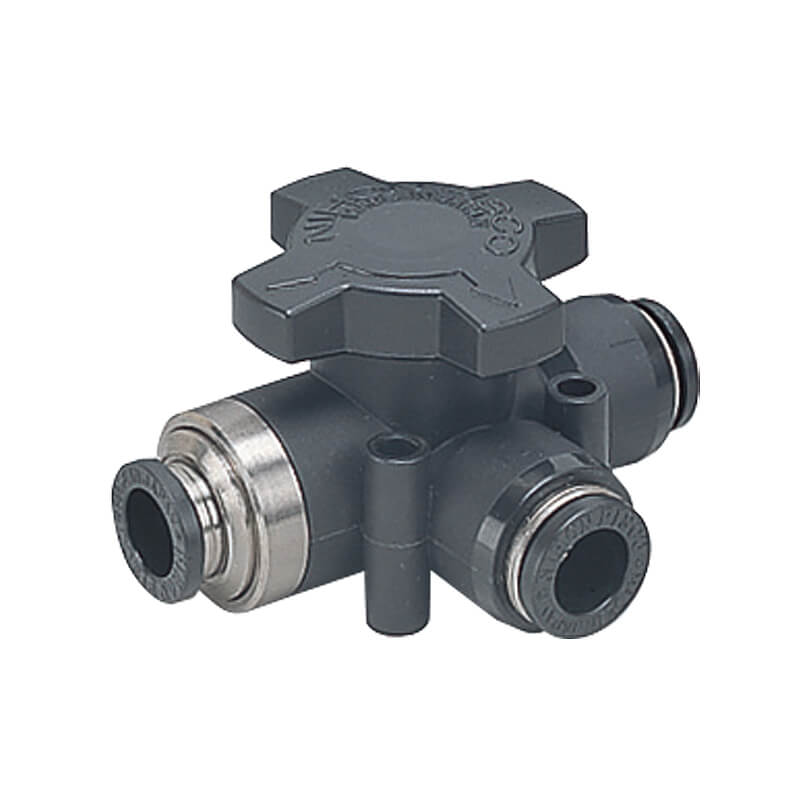

3/8-Wege-Kugelhahn

Es handelt sich um einen 3-Wege-Kugelhahn für die Steuerung des Luftstroms mit Steckanschlüssen an allen drei Anschlüssen. Er hat eine L-Bohrung, und Sie können den Anschluss des Stromkreises anhand der Pfeile am Griff erkennen. Daher können Sie nur den mittleren Anschluss mit einem der anderen Anschlüsse verbinden.

Der zentrale Anschluss ist ein 3/8-Zoll-Steckanschluss und die seitlichen Anschlüsse sind 3/8-Zoll-Steckanschlüsse. Die Push-in-Verschraubung ermöglicht eine einfache Verbindung mit dem Schlauch. Schieben Sie das Rohr hinein, und die Verschraubung fixiert es mit Krallen aus rostfreiem Stahl.

Er ist für einen maximalen Betriebsdruck von 7 bar (101,5 psi) geeignet. Auch für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi) geeignet. Er verfügt über eine NBR-Dichtung, die ihn für Anwendungen in einem Temperaturbereich von -0 bis 60 °C (-32 bis 140 °F) geeignet macht.

Verwenden Sie zum Öffnen oder Schließen des Ventils einen Griff mit einer Vierteldrehung. Achten Sie darauf, dass Sie es vollständig drehen, um eine Beschädigung des Ventils zu vermeiden.

Pros

• Geeignet für Vakuumanwendungen
• Ausgestattet mit einfach anzuschließenden Steckanschlüssen

Nachteile

• Staub kann das pneumatische System beschädigen, wenn das Vakuum ohne Filter auf der Einlassseite angelegt wird

HBV-Reihe

Die HBV-Serie umfasst 3-Wege-Handabsperrventile, mit denen der Luftstrom zu zwei gewünschten Anschlüssen geleitet werden kann. Diese Ventile sind an allen drei Anschlüssen mit Steckanschlüssen ausgestattet. Die Größen der Steckanschlüsse reichen von 6 bis 12 mm und von 1/4 bis 1/2 Zoll. Die Ventile sind für einen maximalen Betriebsdruck von 9 bar und ein Vakuum von -1 bar geeignet. Sie sind dank der NBR-Dichtung für einen Temperaturbereich von 0 bis 60°C geeignet (kein Einfrieren).
