Belimo 3-Wege Sensor Gesteuerte Elektrische PI-CCV Rp1 1/4xG1 1/2 Kvs11.4 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V EV032R3+BAC

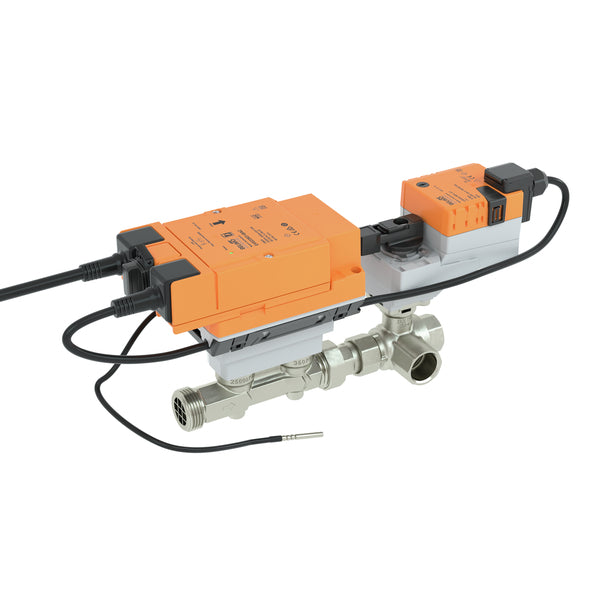

Diese Belimo Energy Valve besteht aus einem 3-Wege-Kennzeichnungsscheibenregelventil, einem Volumenstrommesser, zwei Temperatursensoren und einem Stellantrieb. Das Ventil besteht aus unbehandeltem Messing und hat eine EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 32 und die Anschlussgröße beträgt Rp 1 1/4 Zoll und G 1 1/2 Zoll mit Innengewinde. Mit ihrer integrierten Kennzeichnungsscheibe gewährleistet sie eine gleichprozentige Durchflussregelung, die eine präzise und gleichmäßige Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 3.5 bar. Das Ventil kann zwischen -10 und 120 °C betrieben werden. Der Kv-Wert des Ventils beträgt 11,4 m3/h, was einem Cv-Wert von 13,19 gpm entspricht. Der Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und liefert eine präzise Positionsfeedback im Bereich von 0-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet. Der Wärmemengenzähler ist derzeit mit einem Sensor (T2) ausgestattet, während die Installation des zweiten Sensors (T1) auf der gegenüberliegenden Seite des Wasserzirkuits vor Ort erforderlich ist. Der Stellantrieb hat eine Schutzart IP40. Die Fließrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelventil zu vermeiden.

Vorteile:

• Die integrierte Kennzeichnungsscheibe gewährleistet einen gleichprozentigen Durchfluss, ideal für Heizkreise
• Modulierender Stellantrieb mit einem Steuersignal von 0-10 V oder 2-10 V DC
• Unterstützung von Power over Ethernet (PoE) für optionale Stromversorgung
• Integrierter Wärmemengenzähler zur Überwachung des Energieverbrauchs

Serie:

Die Belimo EV-KBAC/BAC ist ein gekennzeichnetes Regelventil, das mit einem Wärmemengenzähler und einer sensorbetriebenen Durchfluss- oder Leistungsregelung geliefert wird. Es verfügt über eine Leistungs- und Energieüberwachungsfunktion und ist als 2-Wege-/3-Wege-/6-Wege-Ventil mit internem und externem Gewinde ausgelegt und für PN 25 bewertet. Es arbeitet mit einer Nennspannung von AC/DC 24 V und bietet modulierende, kommunikative und hybride Regelung. Ideal für geschlossene Kalt- und Warmwassersysteme ermöglicht es eine modulierende Regelung von lufttechnischen und Heizungssystemen auf der Wasserseite. Es bietet Ethernet 10/100 Mbit/s, TCP/IP und einen integrierten Webserver. Die Kommunikation erfolgt über BACnet, Modbus, Belimo MP-Bus oder konventionelle Steuerung. Das Ventil unterstützt Power over Ethernet (PoE) Stromversorgung und kann Sensorsignale umwandeln. Es ist in Größen von DN15-50 erhältlich.
