Referenz: MCQI2-11-32-125M
Marke: Mindman

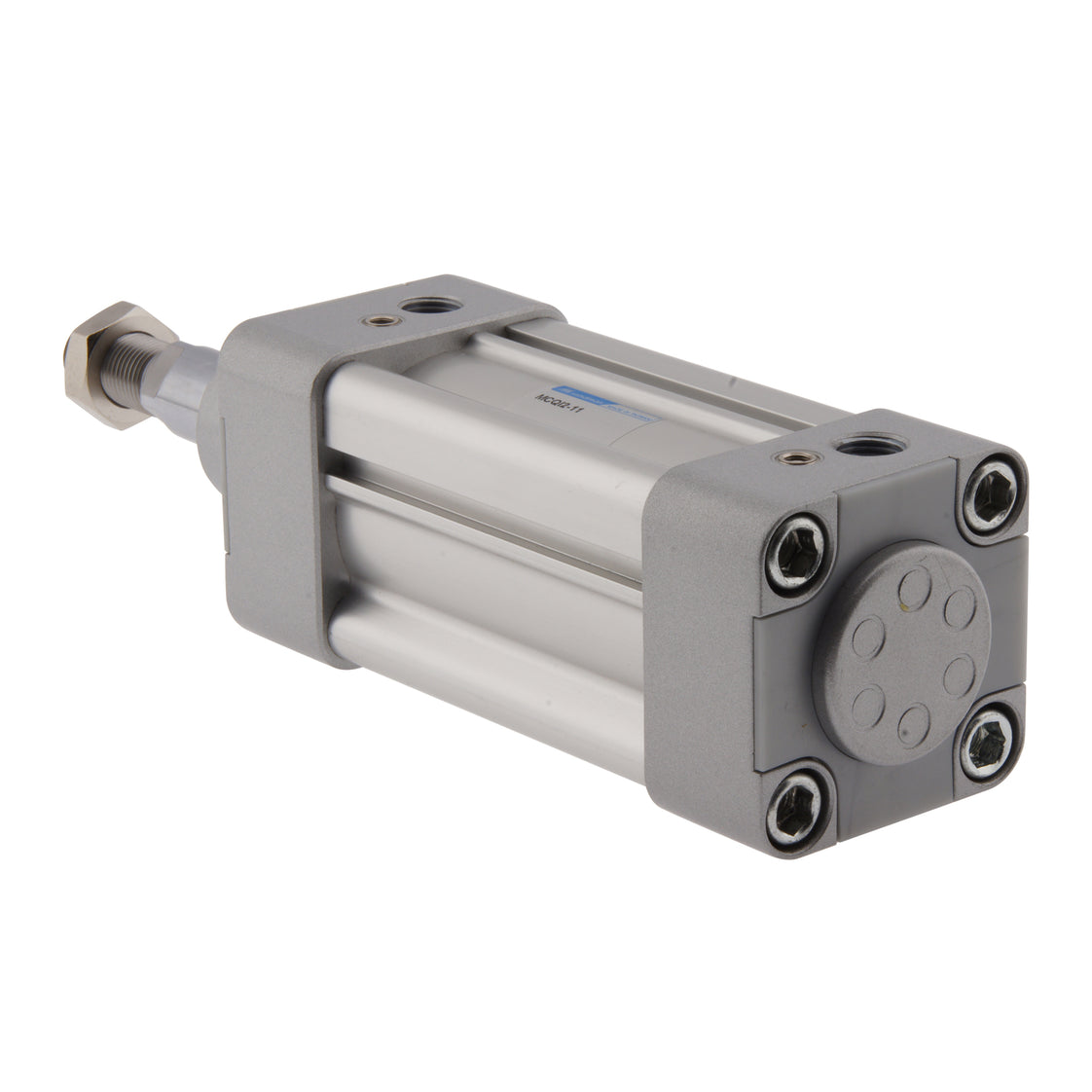

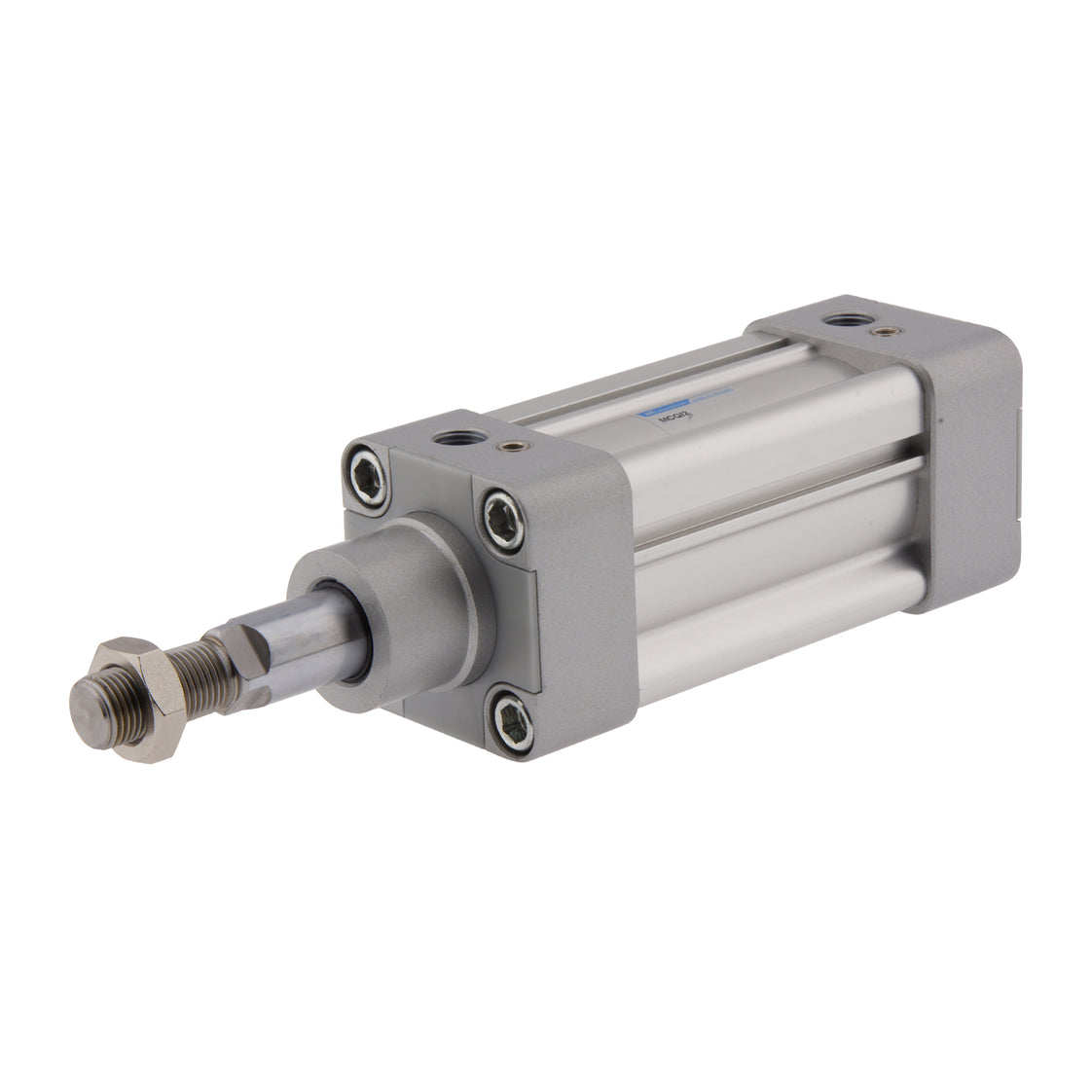

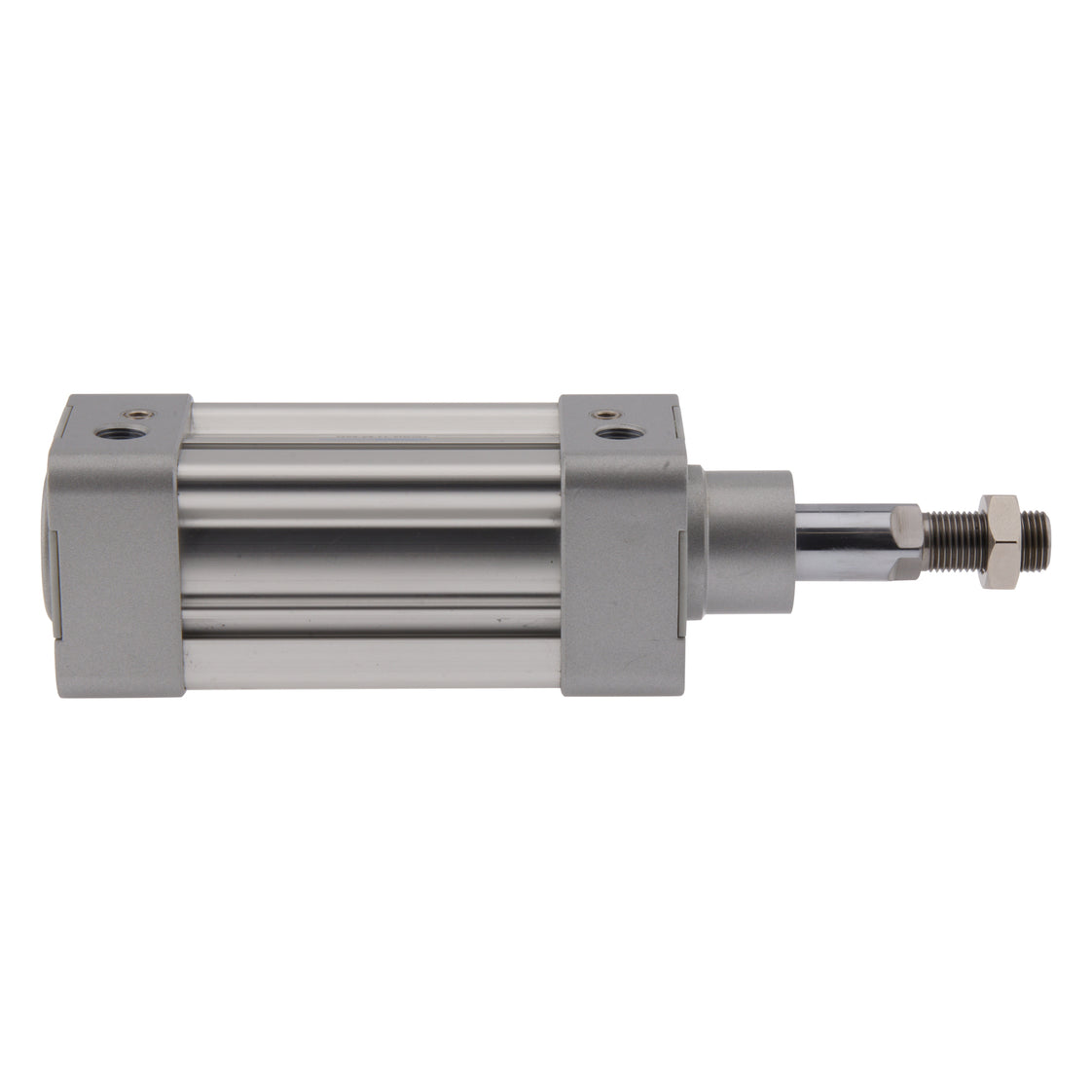

Doppelt wirkender Pneumatikzylinder nach ISO 15552 mit einer Bohrung von Ø32 mm und einem Hub von 125 mm. Er benötigt einen Betriebsdruck zwischen 0,5 und 10 bar, um theoretisch eine maximale Einzugskraft von 691 N und eine maximale Auszugskraft von 804 N auszuüben. Er ist selbstschmierend, magnetisch, mit einstellbarer Dämpfung und hat ein Stangengewinde von M10×1,25. Eine große Auswahl an Montagezubehör ist verfügbar. Der Zylinder hat ein Aluminiumgehäuse und ist mit einer NBR-Dichtung ausgestattet. Er kann in einem Temperaturbereich von -5 bis 60°C betrieben werden.

Alle anzeigen
Regulärer Preis
€83.03
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€69.77
ohne MwSt.

Auf Lager +8 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts MCQI2-11-32-125M erhöht sich die Lieferzeit der Bestellung um 8 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 10 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 9 - 10 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dieser Pneumatikzylinder von Mindman ist doppeltwirkend, d. h. er benötigt Luft zum Ausfahren und Luft zum Einfahren der Stange. Es entspricht der ISO 15552 (ersetzt VDMA 24562 und ISO 6431), die eine weltweit anerkannte und weit verbreitete Norm ist. Der Vorteil ist, dass sie weltweit mit anderen großen Marken wie Festo, SMC oder Norgren austauschbar ist. Die Bohrung ist 32 mm groß und der Hub 125 mm lang. Sie hat einen Betriebsdruck von 0,5 - 10 bar und ist in der Lage, Bewegungsgeschwindigkeiten von 50 - 500 mm/s zu erreichen. Theoretisch kann sie eine maximale Einzugskraft von 691 N und eine maximale Auszugskraft von 804 N ausüben. Die Kolbenstange ist selbstschmierend und hat am Ende ein Gewinde M10×1,25. Er hat einen Magneten, der im Kolben montiert ist. Dies ermöglicht eine präzise Positionsrückmeldung der Stangenposition durch die Montage von (einem oder mehreren) magnetischen Sensoren, wie z. B. Reed- oder Hall-Sensoren, in den Nuten des Ventilkörpers. Der Zylinder verfügt über einstellbare Nadelventile, um die Dämpfung am Ende des Hubs einzustellen. An die beiden G 1/8"-Luftanschlüsse können Pneumatikschläuche angeschlossen werden, und der Zylinder kann starr oder flexibel mit einer Vielzahl von Befestigungsmöglichkeiten, wie z. B. Stangendrehgelenkköpfen (ISO 8139) oder Stangengabelköpfen, montiert werden. Er verfügt über eine NBR-Dichtung und ein Aluminiumgehäuse, wodurch er langlebig ist und in einem Temperaturbereich von -5 bis 60 °C arbeiten kann.

Vorteile:

  • Entspricht der ISO 15552 (ersetzt VDMA 24562 und ISO 6431), die weltweit anerkannt und weit verbreitet ist, so dass sie mit anderen großen Marken austauschbar ist.
  • Sie ist doppeltwirkend und ermöglicht die volle Kontrolle über die Rute.
  • Das gerillte Gehäuse ermöglicht eine schnelle und einfache Montage des Sensors
  • Die Stange ist selbstschmierend, was bedeutet, dass im Luftsystem keine Schmiermittel erforderlich sind. Es ist wartungsarm und hat eine lange Nutzungsdauer.
  • Er verfügt über die Möglichkeit, die Dämpfung am Ende des Stangenhubs einzustellen. Auf diese Weise können Sie die perfekte Dämpfung für jede Belastungssituation erreichen.

Nachteile:

  • Nicht geeignet für den Betrieb in frostigen Umgebungen.

Reihe MCQI2

Die MCQI2-Serie entspricht der ISO 15552. Es sind doppeltwirkende und einfachwirkende Versionen erhältlich. Der Stangendurchmesser liegt zwischen 32 und 100 mm und die Hublänge zwischen 25 und 1000 mm, so dass er für eine Vielzahl von Anwendungen geeignet ist. Andere Hublängen sind auf Anfrage erhältlich. Der Kolben kann sich mit einer Geschwindigkeit von 50-500 mm/s bewegen und in einem Druckbereich von 0,5-10 bar arbeiten. Die Kolbenstange ist am Ende mit einem Gewinde versehen und hat einen Magnetstreifen, der zusammen mit dem gerillten Körper eine einfache Montage von Sensoren zur Erkennung der Stangenposition ermöglicht. Mit einem Aluminiumgehäuse und einer NBR-Dichtung ist der Zylinder langlebig und kann bei Temperaturen von -5 bis 60 °C eingesetzt werden. Mindman ist ein weltweit führendes Unternehmen in der Pneumatikbranche und stellt eine breite Palette an hochwertigen Pneumatikprodukten her. Sie befolgen strenge Fertigungsstandards (ISO 9001) und überprüfen ihre Endprodukte in zahlreichen Test- und Kalibrierungsschritten, um sicherzustellen, dass sie den Spezifikationen entsprechen. Sie können sich der hohen Qualität, Effizienz, Lebensdauer und des Preis-Leistungs-Verhältnisses dieser Pneumatikzylinder sicher sein.

Die MCQI2-Serie ist mit den folgenden Produktserien kompatibel: Asco G453, Aventics PRA, Festo DSBC, IMI Norgren PRA, Parker P1D, Parker P1F und die SMC CP96-Serie.
