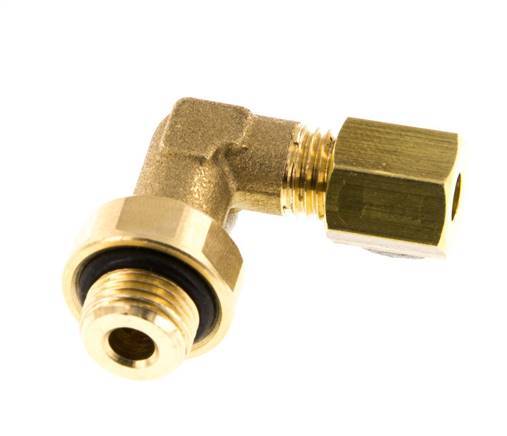

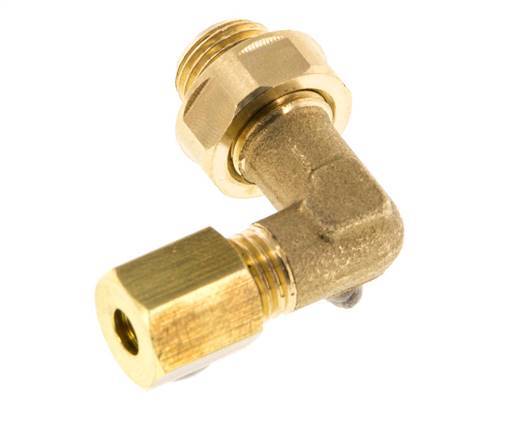

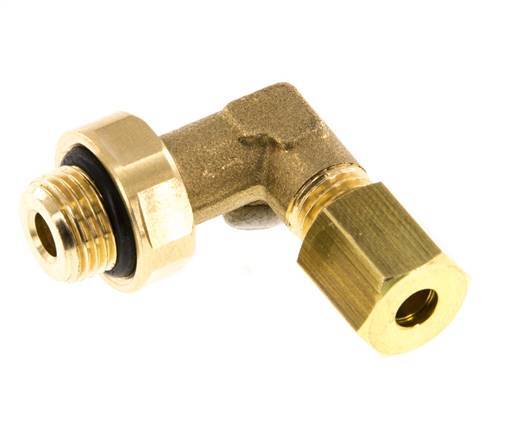

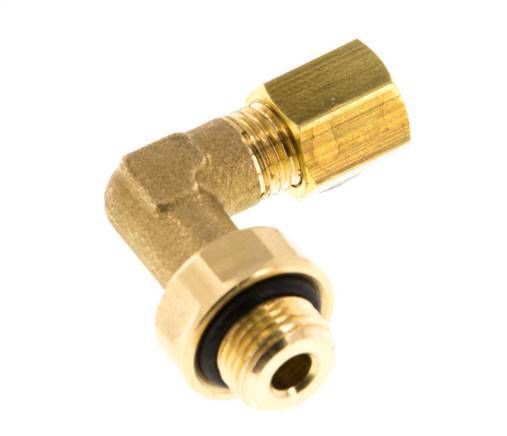

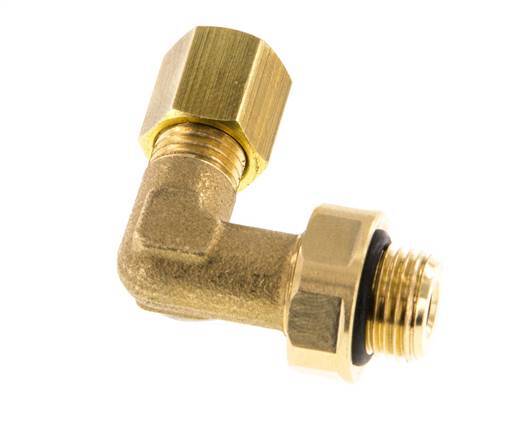

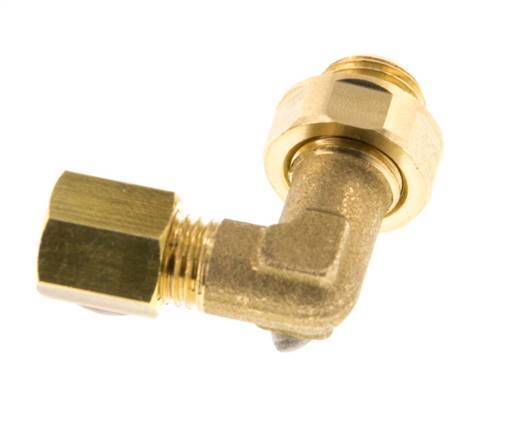

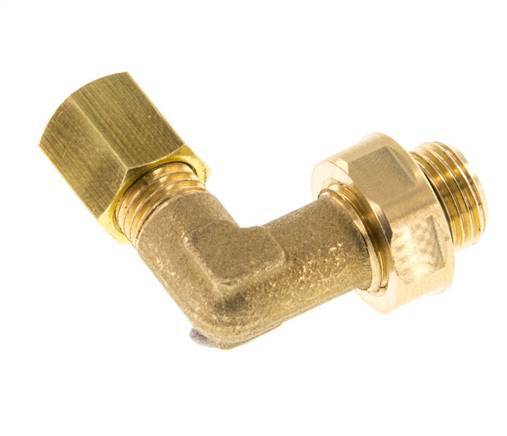

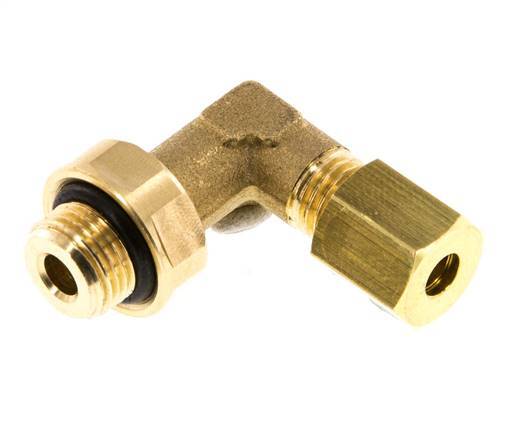

4mm & G1/8'' Messing Winkel-Kompressionsverschraubung mit Außengewinde 150 bar NBR Einstellbar DIN EN 1254-2

4mm & G1/8'' Messing Winkel-Kompressionsverschraubung mit Außengewinde 150 bar NBR Einstellbar DIN EN 1254-2
4mm & G1/8'' Messing Winkel-Kompressionsverschraubung mit Außengewinde 150 bar NBR Einstellbar DIN EN 1254-2

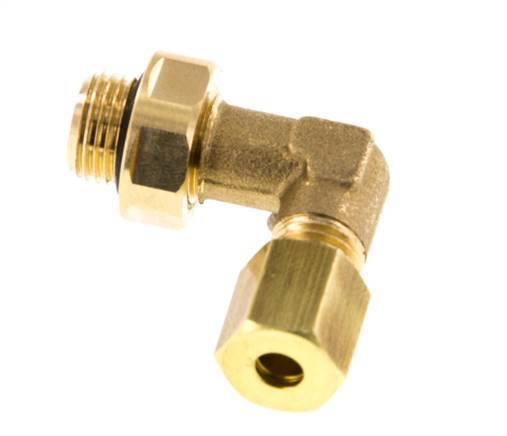

Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: F29ZF
Marke: Tameson

Dieses Messing-Winkelstück zum Einschrauben ist mit einem Anschluss mit Außengewinde und einem Anschluss mit Kompressionsring ausgestattet. Er hat einen einstellbaren Anschluss. Anschluss 1 ist ein 4-mm-Kompressionsring mit einer M8x1-Überwurfmutter. Anschluss 2 hat ein Außengewinde G 1/8 Zoll. Der Dichtungswerkstoff ist NBR. Der maximale Druck beträgt 150 bar (2175 psi). Die Armatur ist für Temperaturen von -20 bis 80 °C (-4 bis 176 °F) geeignet. Er ist nach DIN EN 1254-2 gefertigt.

Alle anzeigen
€10.25
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€8.61
ohne MwSt.
Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 22 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Kunden bewerten uns: 4.8 / 5

478 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Dieses Messing-Winkelstück zum Einschrauben ist mit einem Anschluss mit Außengewinde und einem Anschluss mit Kompressionsring ausgestattet. Er hat einen einstellbaren Anschluss. Anschluss 1 ist ein 4-mm-Kompressionsring mit einer M8x1-Überwurfmutter. Anschluss 2 hat ein Außengewinde G 1/8 Zoll. Der Dichtungswerkstoff ist NBR. Der maximale Druck beträgt 150 bar (2175 psi). Die Armatur ist für Temperaturen von -20 bis 80 °C (-4 bis 176 °F) geeignet. Er ist nach DIN EN 1254-2 gefertigt.

Vorteile:

  • Entspricht der DIN EN 1254-2
  • Es hat eine einstellbare Verbindung
  • Geeignet für neutrale und nicht-korrosive Medien

Nachteile:

  • Die Messing-Kompressionsringverschraubungen können nicht mit den Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombiniert werden

Downloads

Spezifikationen

Gewinde
1/8 Zoll
Pressring-Anschluss (mm)
Größe des Kompressionsverbindungsanschlusses
4
Gewinde der Überwurfmutter
Gewindegröße der Überwurfmutter
M8 x 1.0
Anschlussart
Klemmring, Außengewinde zylindrisch BSPP-G
Werkstoff des Gehäuses
Material des Gehäuses.
Messing
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
Nitrilkautschuk NBR
Max. Arbeitsdruck bei 20 °C (bar)
Maximaler Leitungsdruck bei Raumtemperatur.
150
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-20
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
80
Standard
Erfüllen Sie die Anforderungen einer ISO- oder DIN-Norm
DIN EN 1254-2
Anpassungsfunktionen
Verstellbar
Werkstoff des Anschlusses 1
Messing
Werkstoff des Anschlusses 2
Messing
Form
Ellenbogen
Winkel des Bogens (°)
90
Mit Entleerungsventil
Nein
