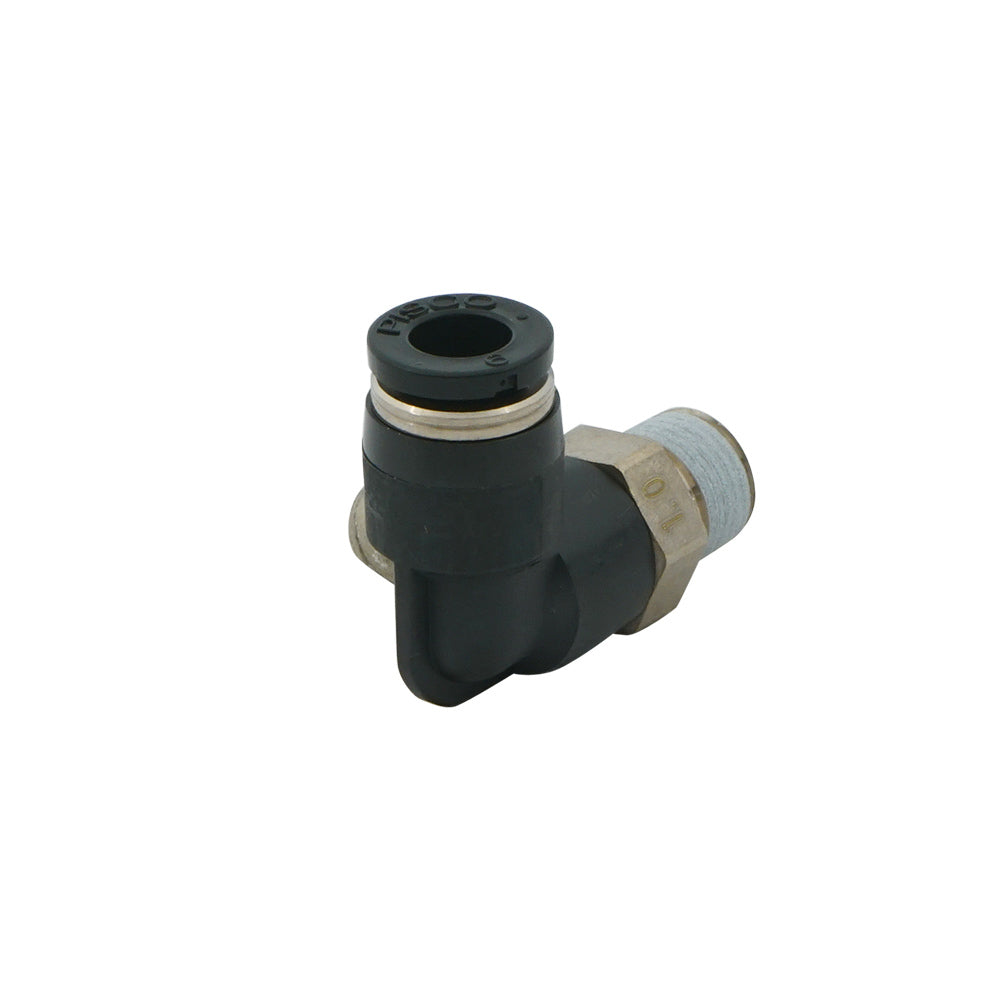

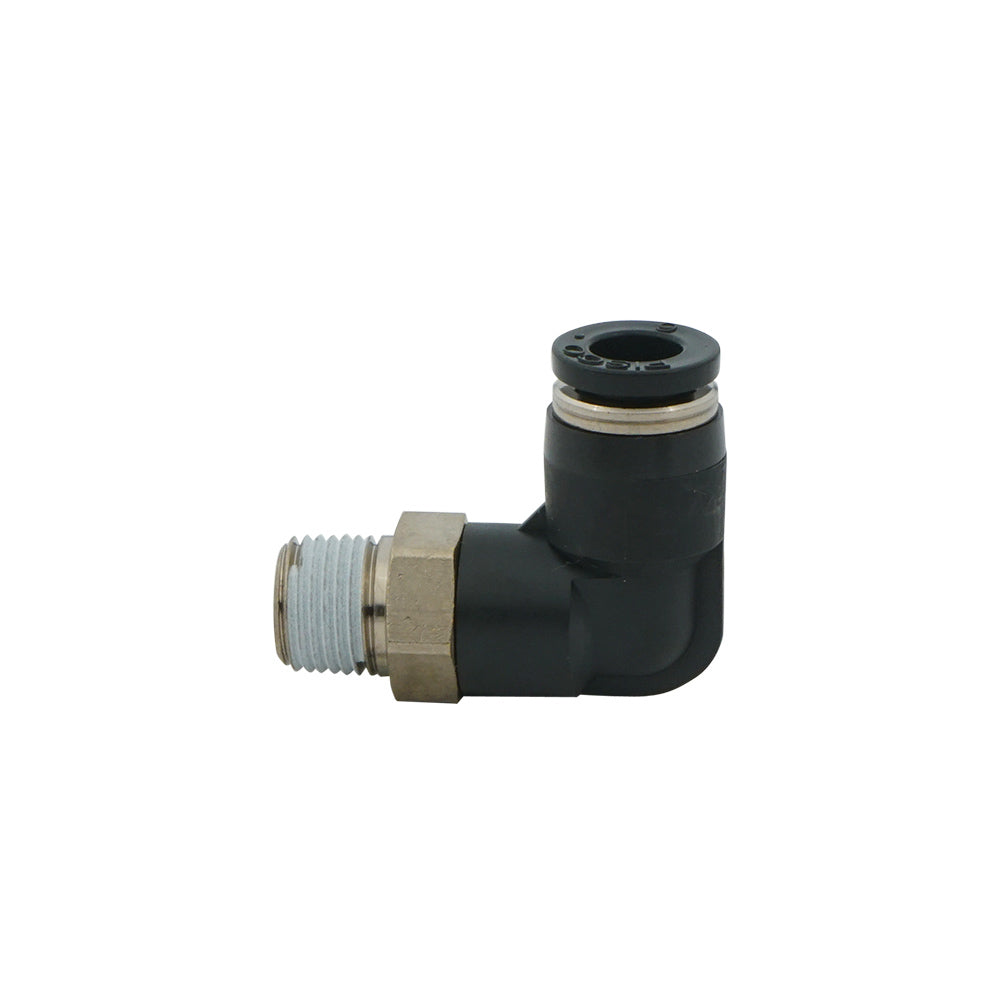

4mm - R1/8" 1,6mm Winkelverschraubung

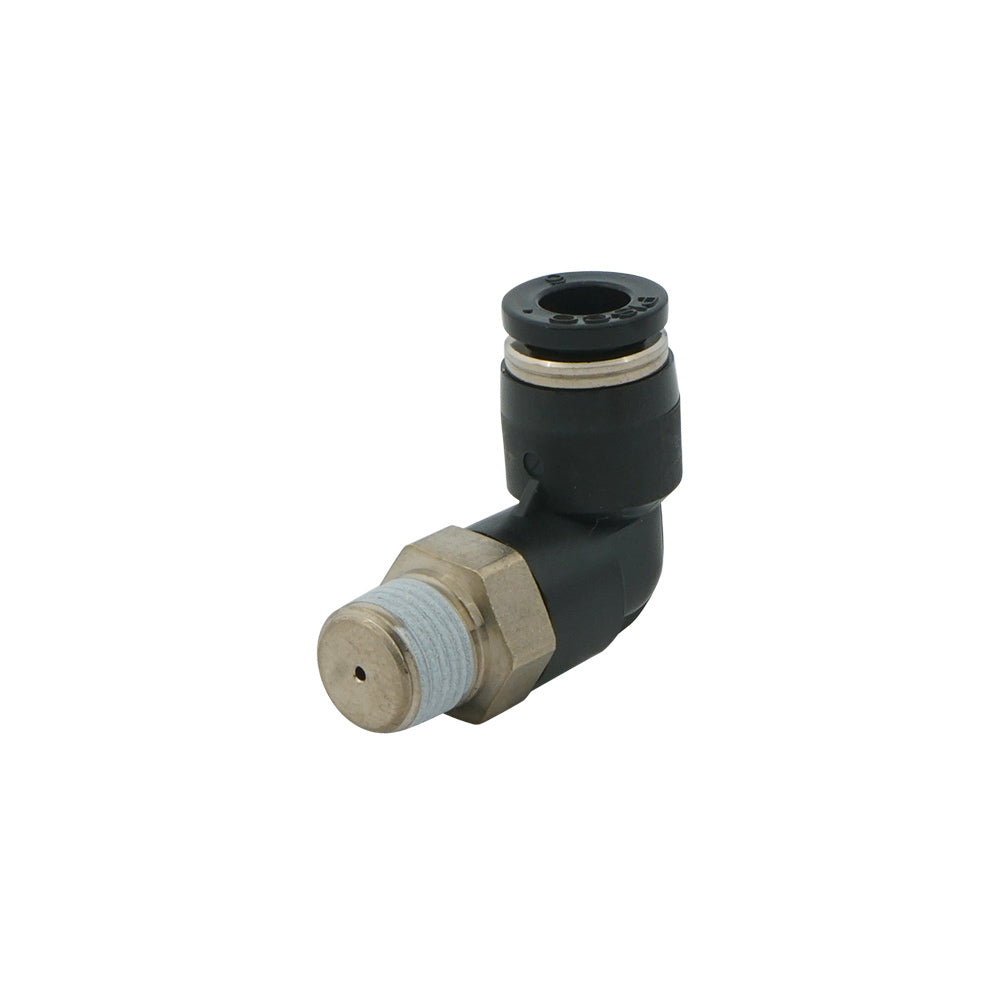

Dies ist eine 1,6-mm-Winkelverschraubung, die für die Luftstromregelung verwendet wird. Sie ist so konzipiert, dass der Luftdurchsatz durch eine deutlich kleinere Öffnung auf der Gewindeseite des Anschlussstücks begrenzt wird.

Er hat auf der einen Seite einen 4 mm-Steckanschluss und auf der anderen Seite einen Anschluss mit R 1/8 Zoll Außengewinde. Die Push-in-Verschraubung ermöglicht eine einfache Verbindung mit dem Schlauch. Schieben Sie das Rohr hinein, und die Verschraubung fixiert es mit Krallen aus rostfreiem Stahl.

Auch für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi) geeignet. Er verfügt über NBR-Dichtungen, die ihn für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).

Pros

• Einfaches Design
• Kleiner Aufstellungsort
• Geringere Kosten als ein Drosselventil (Nadelventil)
• Geeignet für Vakuumanwendungen
• Ausgestattet mit einfach anzuschließenden Steckanschlüssen

Nachteile

• Nicht einstellbare Blendengröße
• Staub kann das pneumatische System beschädigen, wenn das Vakuum ohne Filter auf der Einlassseite angelegt wird

PL-Reihe

Die PL-Serie umfasst Messing-/PBT-Winkelverschraubungen, die für die Kontrolle des Luftstroms ausgelegt sind. Die Gewindeseite aller Armaturen hat ein Außengewinde R1/8 Zoll mit 18 verschiedenen möglichen Düsengrößen von 0,3 bis 2,0 mm. Die Größen der Steckanschlüsse reichen von 4 bis 8 mm. Diese Durchflussbegrenzer sind für einen maximalen Betriebsdruck von 10 bar und -1 bar für Vakuum geeignet. Diese Düsenarmaturen sind mit NBR-O-Ringen abgedichtet und eignen sich für Temperaturen von 0 bis 60°C.
