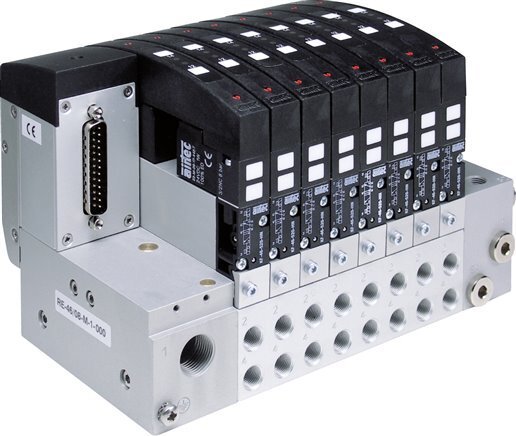

4x Pneumatische Ventilinsel 24V DC 3-8bar/42-112psi Mehrpolig (25-polig) Airtec

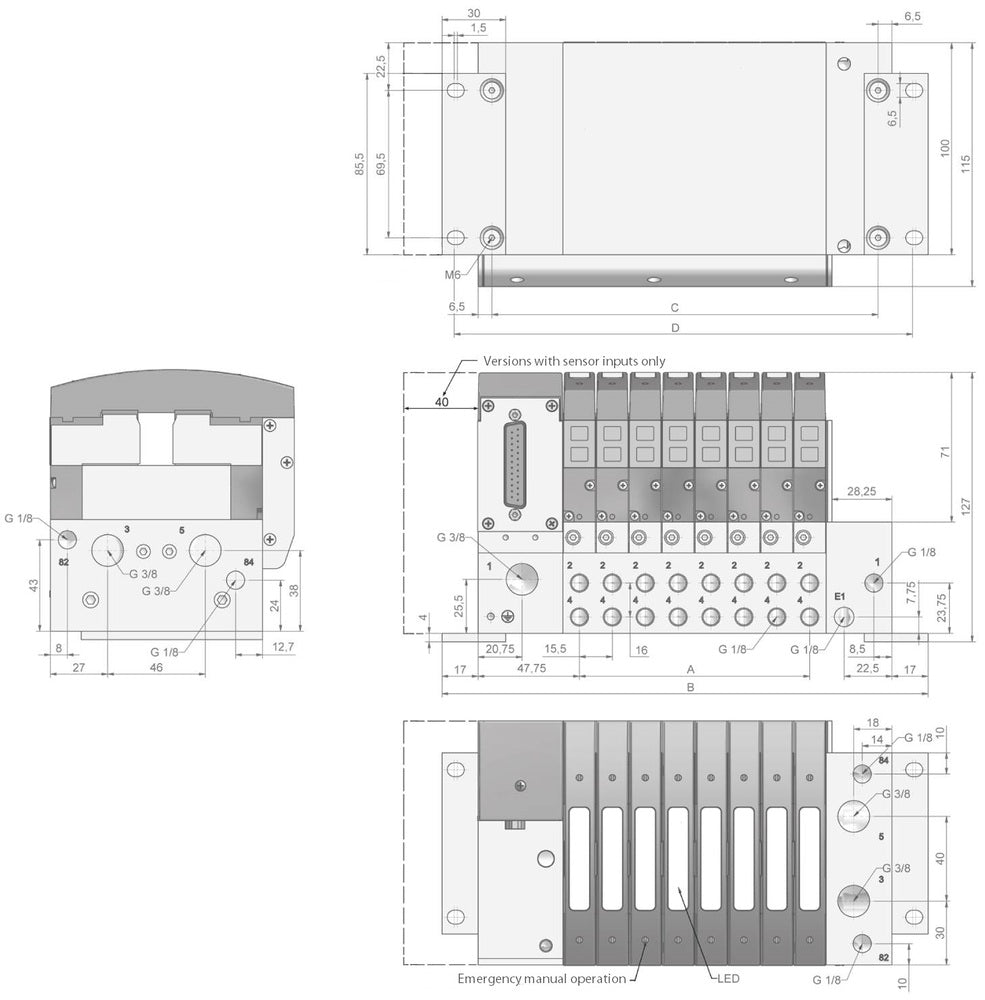

Jede Station verfügt über eine LED-Statusanzeige und eine Schutzschaltung. Alle Stationen können mit Ventilen des Modells RE46 ausgestattet werden. Eine Station kann entweder 2 x 3/2-Wege-, 1 x 5/2-Wege- oder 1 x 5/3-Wege-Ventile aufnehmen. Alle Ventile erhalten Druckluft (Anschluss 1) direkt von vorne. Alle Ventile werden über einen Anschluss (1) an der Vorderseite mit Luft versorgt. Die Geräteanschlüsse (2+4) für alle Ventile befinden sich ebenfalls auf der Vorderseite. Alle Ventile haben die gleichen Entlüftungskanäle (3+5), die sich oben und an der Seite befinden. Die G3/8"-Entlüftungsöffnungen sind bei Lieferung mit Stopfen verschlossen.

Die Funktion der Ventile bestimmt, wie sie angeordnet werden. Montieren Sie die Ventile in dieser Reihenfolge, beginnend mit dem mehrpoligen Anschluss: 5/3-fach, 5/2-fach, 3/2-fach und dann Blindplatten. Sie müssen die Ventile und das Anschlusskabel separat bestellen. Mit mehrpoligen Kabeln lassen sich bis zu 20 Stationen steuern.

Pros:

• Schneller und einfacher Anschluss dank Multipol- oder Busanschluss
• Kompakter und modularer Aufbau
• Sicher und robust dank der Schutzschaltungen, LED-Anzeigen und der Schutzart IP 65
• Einfacher Austausch von Ventilen ohne Demontage des Terminals
• Bestücken Sie jede Station entweder mit zwei 3/2-Ventilen, einem 5/2-Ventil (monostabil oder bistabil) oder einem 5/3-Ventil
