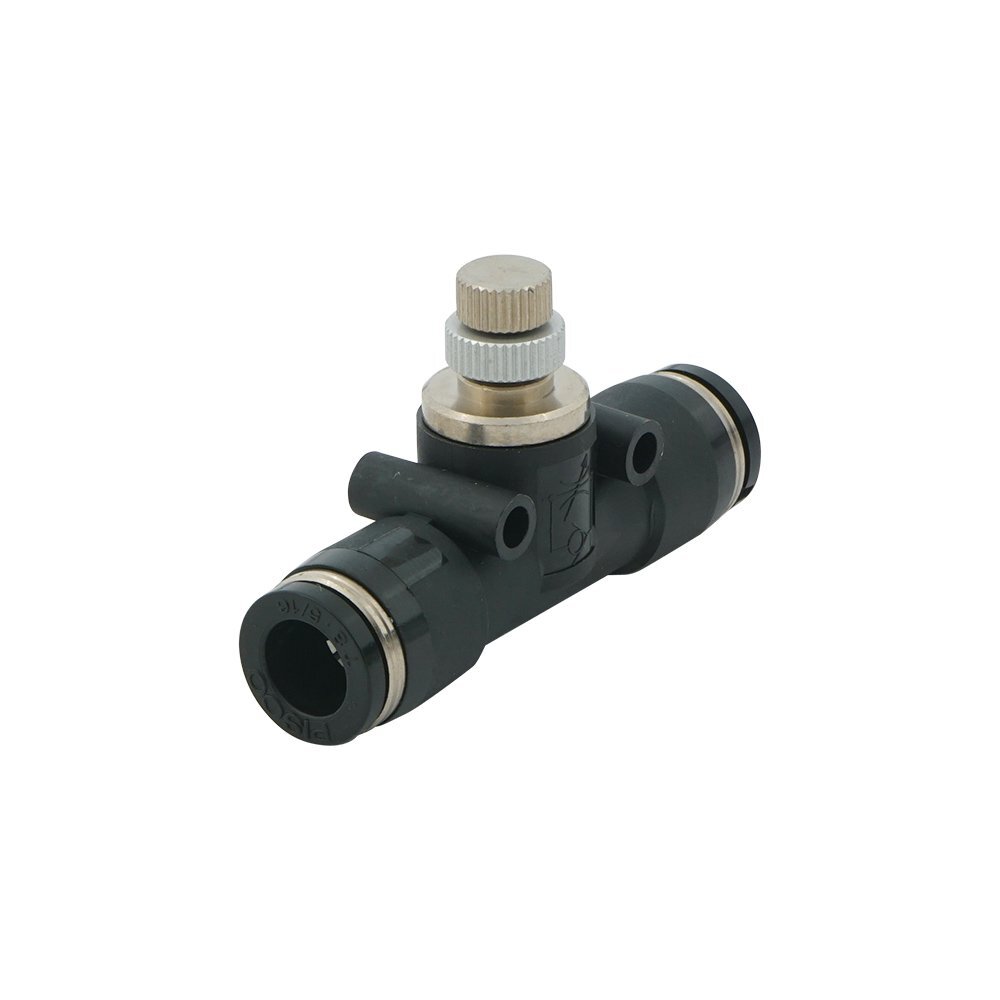

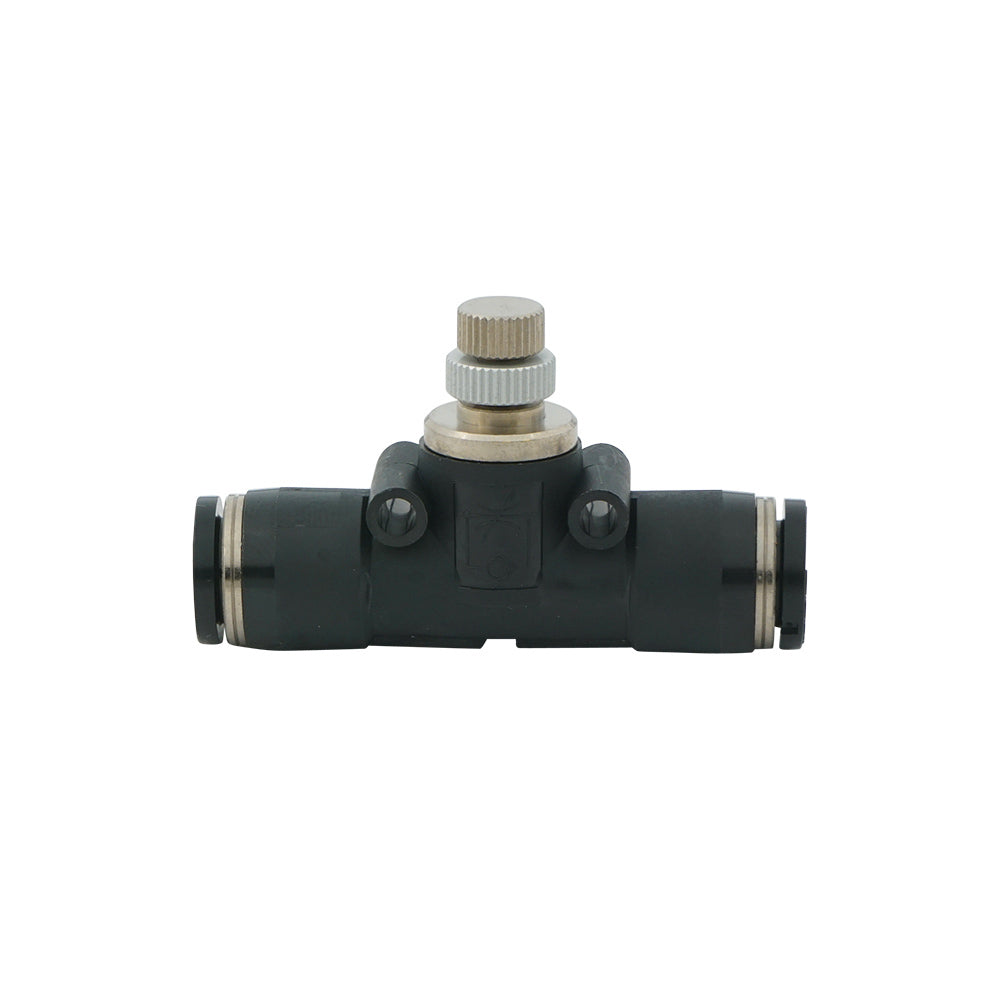

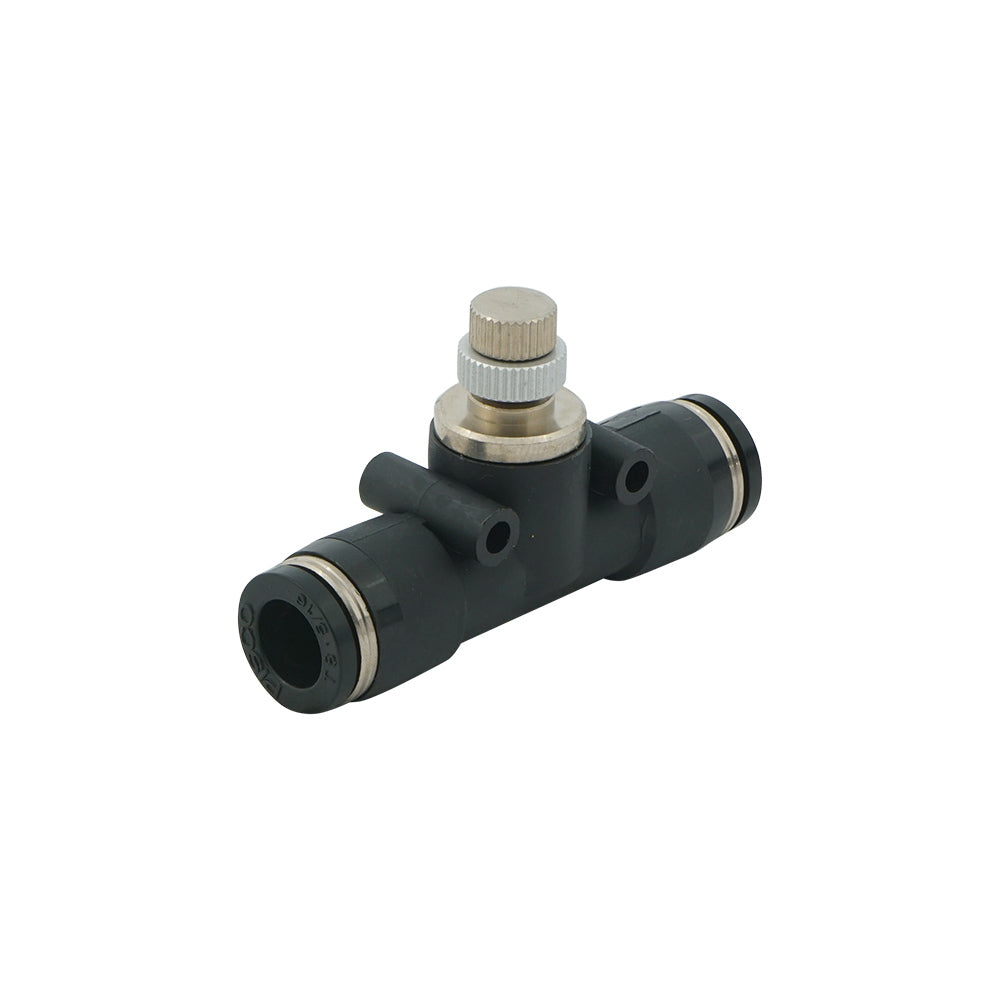

5/16" Union Gerades Durchflussregelventil
- Regulärer Preis
- €22,74
- Regulärer Preis
- €19,11
Beschreibung
Es handelt sich um ein pneumatisches Durchflussregelventil mit gerader Verschraubung zur einseitig einstellbaren Regelung des Luftstroms. Es ist eine Kombination aus einem Nadelventil und einem Rückschlagventil mit Blende. Das Nadelventil ermöglicht die Einstellung der Durchflussmenge, während das Blendenrückschlagventil dafür sorgt, dass der Luftstrom nur in eine Richtung dosiert wird.
Es hat auf beiden Seiten 5/16-Zoll-Steckanschlüsse. Die Push-in-Verschraubung ermöglicht eine einfache Verbindung mit dem Schlauch. Schieben Sie das Rohr hinein, und die Verschraubung fixiert es mit Krallen aus rostfreiem Stahl.
Der Betriebsdruckbereich beträgt -0,5 bis 10 bar (-7.25 bis 145 psi). Er verfügt über eine NBR-Dichtung, die ihn für Anwendungen in einem Temperaturbereich von -0 bis 60 °C (-32 bis 140 °F) geeignet macht.
Verwenden Sie eine drehbare Nadel, um die Blendengröße einzustellen, die den Durchfluss bestimmt, und befestigen Sie sie mit einer Kontermutter. Drehen Sie die Nadel im Uhrzeigersinn, um die Öffnungsgröße zu verringern, und gegen den Uhrzeigersinn, um sie zu vergrößern. Bei der Einstellung des Durchflusses ist vom vollständig geschlossenen Zustand auszugehen, um eine plötzliche Bewegung des Stellantriebs zu vermeiden. Vermeiden Sie es, die Nadel mit übermäßigem Drehmoment zu drehen, da sich sonst die Fließeigenschaften aufgrund des verformten Harzventilsitzes ändern können.
Pros
- Ausgestattet mit einer Kontermutter, um die Position der Nadel zu sichern
- Durchflussmenge einstellbar
- Ausgestattet mit einfach anzuschließenden Steckanschlüssen
Nachteile
- Nicht geeignet für Vakuumanwendungen
- Lässt ein gewisses Maß an Luftleckage zu, daher sollte es nicht für Anwendungen verwendet werden, die keine Leckage erfordern
JSMU-Reihe
Die JSMU-Serie umfasst Ventile mit Durchgangsverschraubung zur Regelung des Luftstroms in eine Richtung. Die Größen der Steckanschlüsse reichen von 3 bis 12 mm. Sie sind auch für einen Betriebsdruckbereich von 0,5 bis 10 bar und einen Öffnungsdruck des Rückschlagventils von 0,05 bar geeignet.
