5/3 G1/4'' (G1/8'') Zentrum geschlossen Magnetventil 24V DC 1.5-8bar/21.0-112psi E.MC

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt

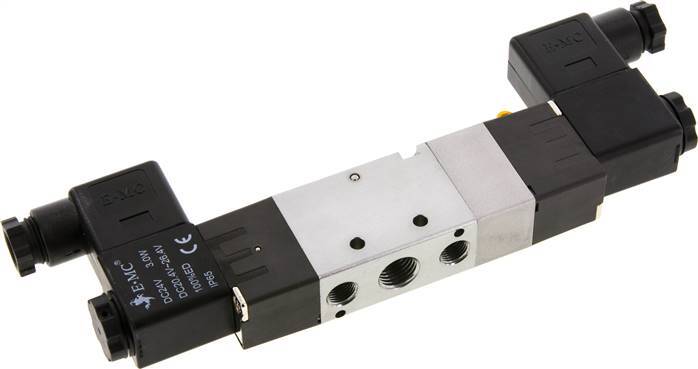

5/3 G1/4'' (G1/8'') Zentrum geschlossen Magnetventil 24V DC 1.5-8bar/21.0-112psi E.MC
5/3 G1/4'' (G1/8'') Zentrum geschlossen Magnetventil 24V DC 1.5-8bar/21.0-112psi E.MC
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V2QW6
Marke: Emc
Herst. TeilNr.: RV5322-08C-E4

Um das Gerät zu arretieren, wenn die Bewegung aufhört, wählen Sie ein 5/3-Wegeventil mit geschlossener Mitte. Da sie ein geschlossenes Zentrum haben, schließen sie Luft im Zylinder ein, wenn sie angehalten werden. Bei Anwendungen mit vertikalen Zylindern wird beispielsweise ein Ventil benötigt, das den Luftdruck bei Stillstand des Geräts unterbricht, um ein Versagen der Stange zu verhindern.

Einschließlich Spule und Stecker.

Alle anzeigen

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Um das Gerät zu arretieren, wenn die Bewegung aufhört, wählen Sie ein 5/3-Wegeventil mit geschlossener Mitte. Da sie ein geschlossenes Zentrum haben, schließen sie Luft im Zylinder ein, wenn sie angehalten werden. Bei Anwendungen mit vertikalen Zylindern wird beispielsweise ein Ventil benötigt, das den Luftdruck bei Stillstand des Geräts unterbricht, um ein Versagen der Stange zu verhindern.

Downloads

E.MC RV
pdf
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die zu dem System passt, an das es angeschlossen werden soll. Tipp: Die Zollgröße entspricht nicht dem tatsächlichen Durchmesser des Gewindes, im Zweifelsfall verwenden Sie unsere Gewindetabelle.
1/4 Zoll, 1/8 Zoll
Anschlussart
Innengewinde Gas zylindrisch (BSPP)
Funktion
Funktion des Kreislaufs des Ventils
Zentrum geschlossen
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
24 V DC
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Aluminium
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
Nitrilkautschuk NBR
Ventilanschlüsse/-positionen
Anzahl der Ports und Positionen, z.B. 2/2-Wege bedeutet 2 Ports (ein/aus) und 2 Positionen (offen/geschlossen)
5/3 Weg
Bedienung
Funktionsprinzip
indirekt
Maximaler Druck (bar)
Maximaler Systemdruck.
8
Min. Druckunterschied (bar)
1.5
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
0.54
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-5
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
60
Elektrischer Anschluss
DIN-BI (11mm)
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IP65
Nennleistung (VA)
3
Maximale Durchflussrate (l/min)
600
Pilot-Versorgung
Die Art der Vorsteuerung, z. B. über eine externe oder interne Druckleitung. Intern vorgesteuerte Ventile können nicht mit Vakuum verwendet werden.
Interner Pilot
Ausführung
E.MC RV20
Spannungsart
DC
Reaktionszeit
50s
Max. Arbeitsdruck (bar)
8
Betätigung
Ventile können auf 5 Arten betätigt werden: manuell, mechanisch, elektrisch, hydraulisch oder pneumatisch.
Elektrisch
