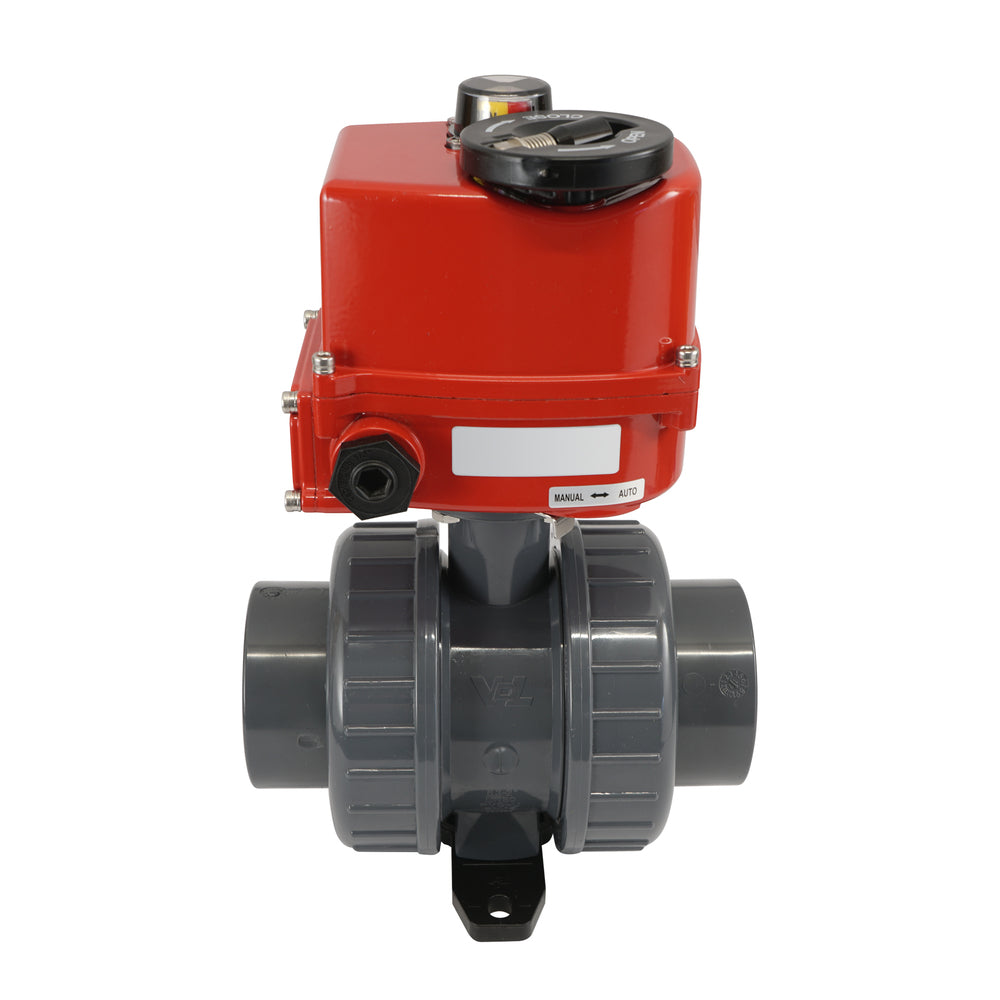

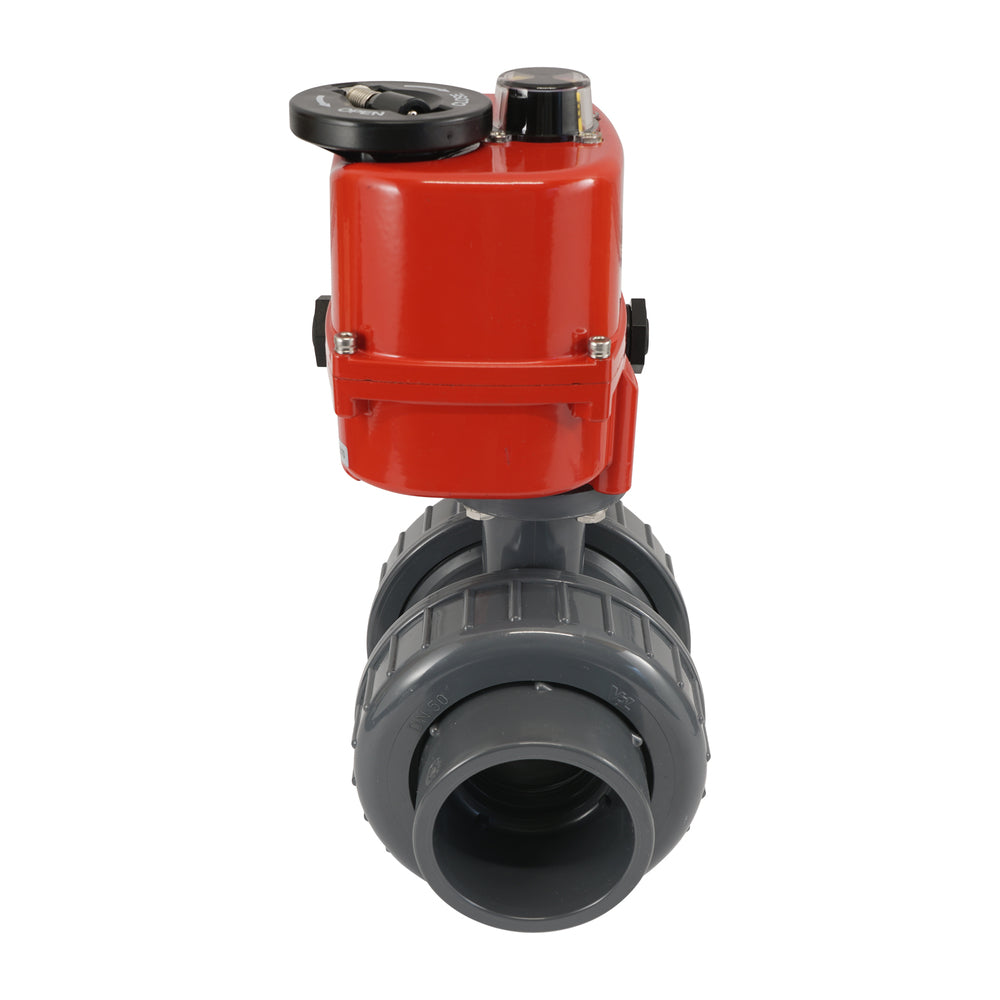

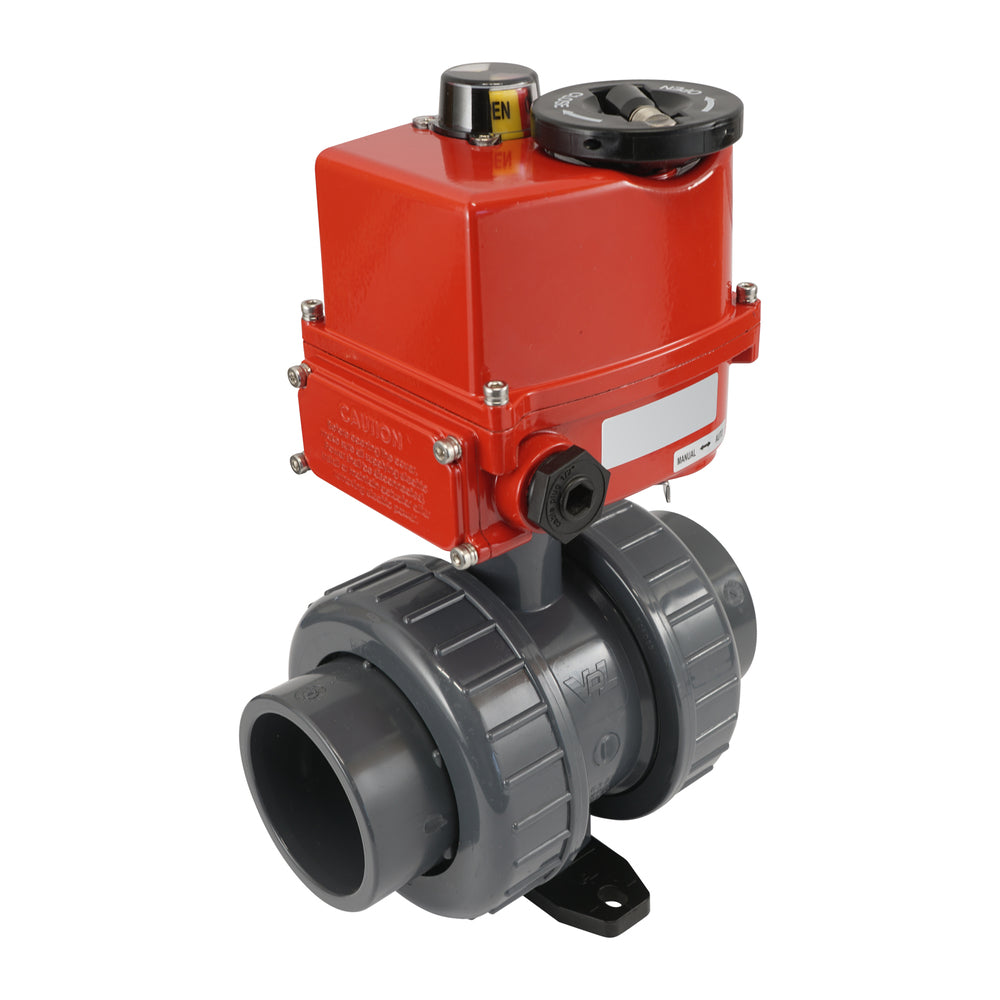

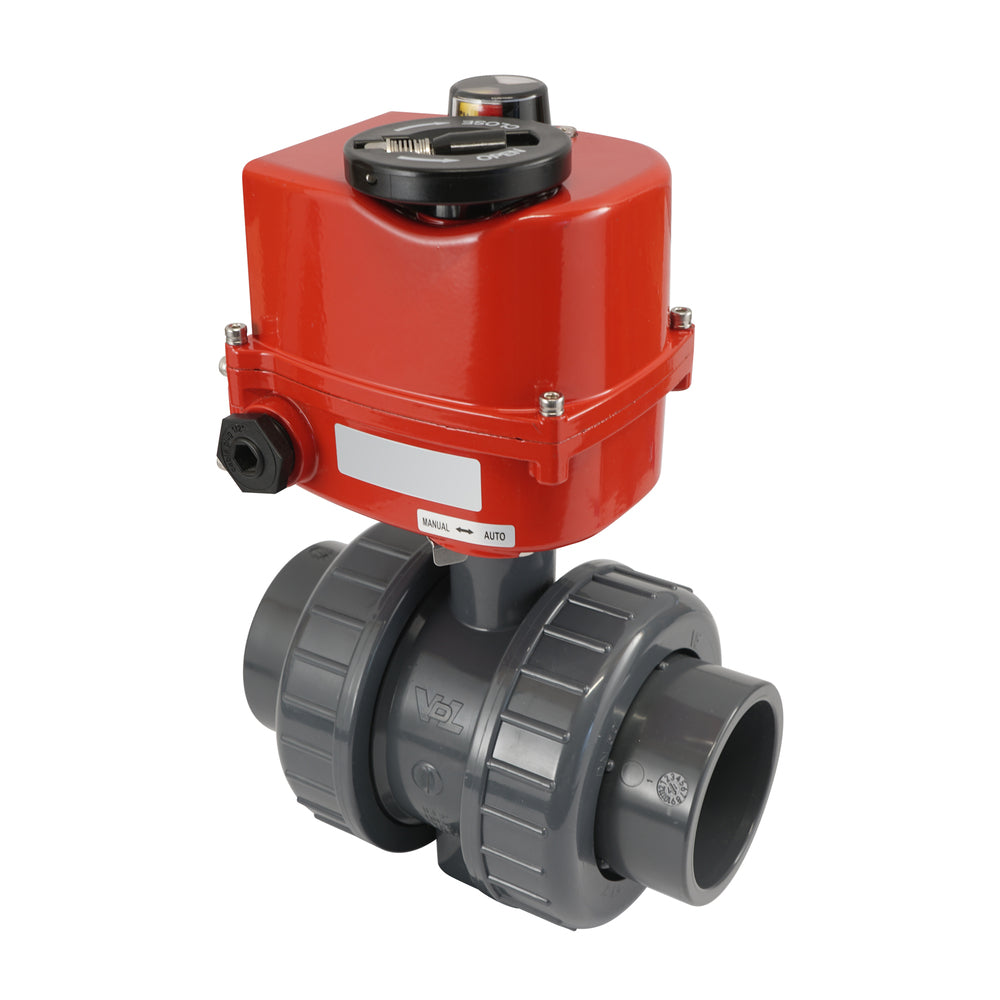

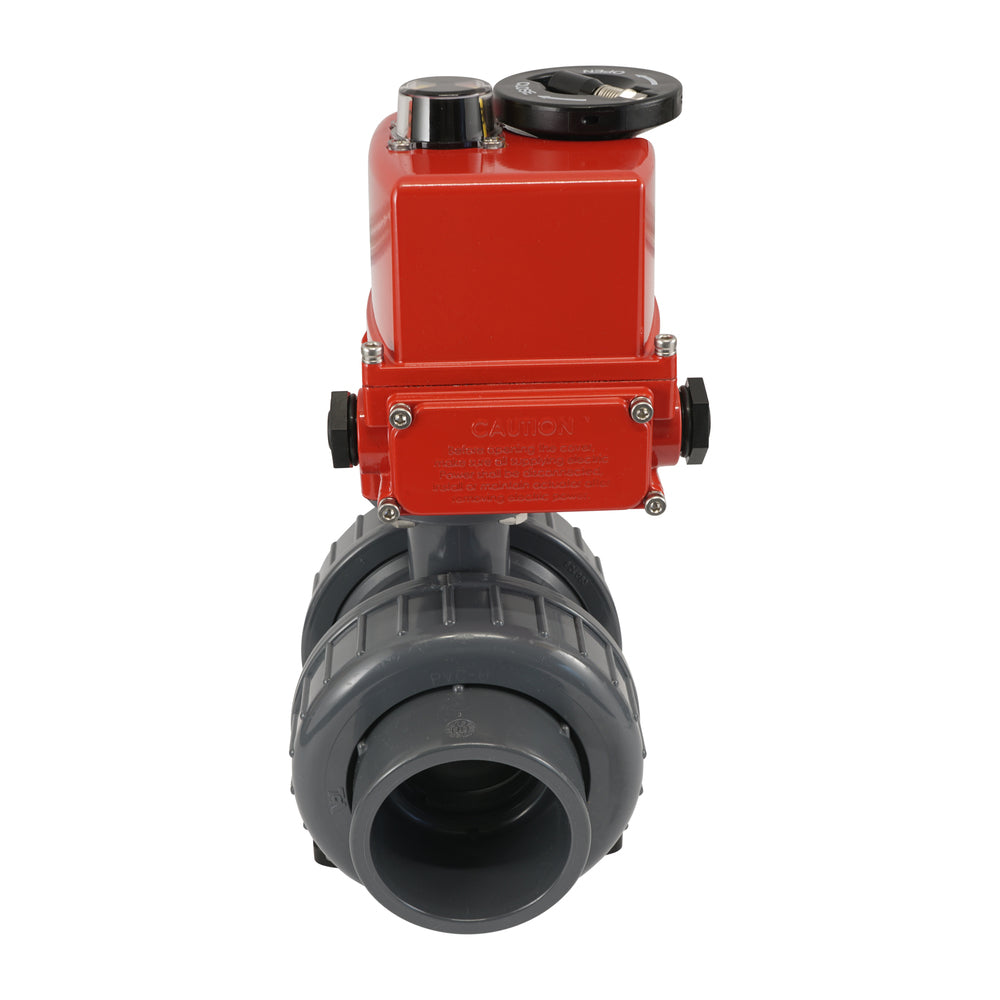

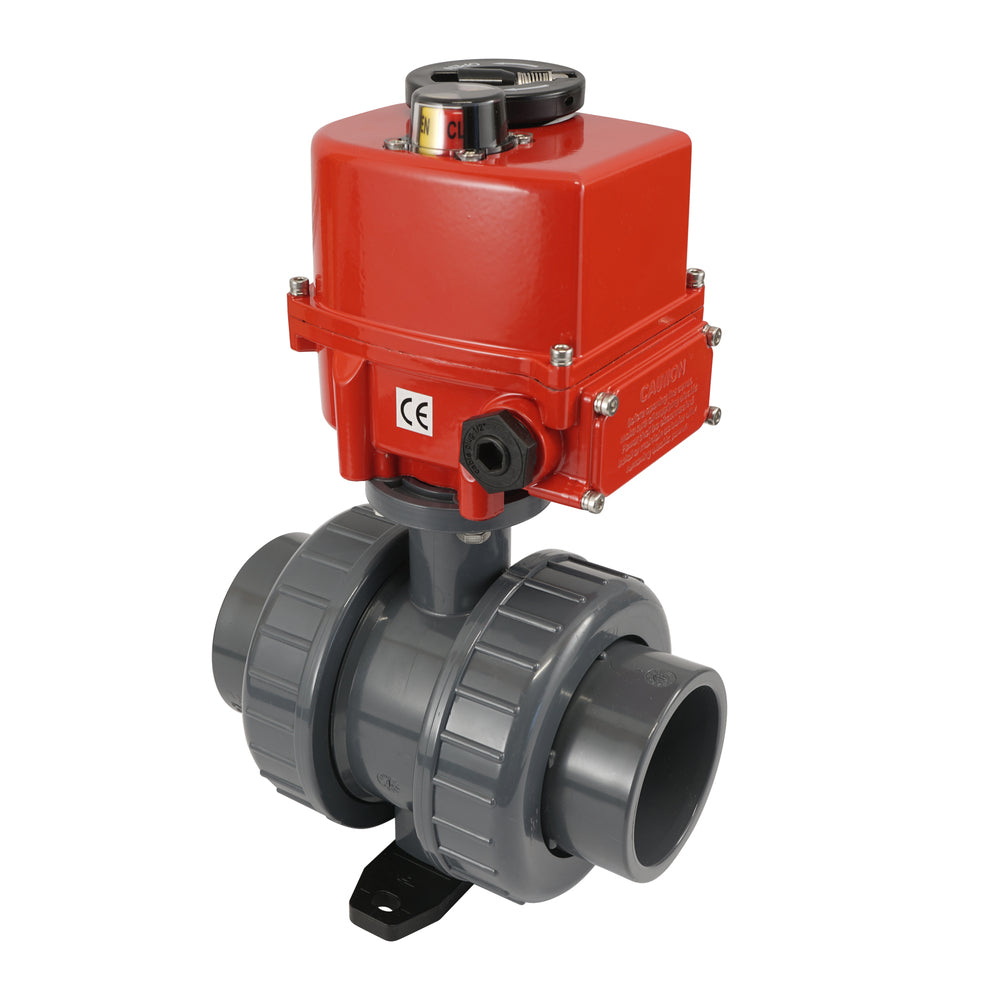

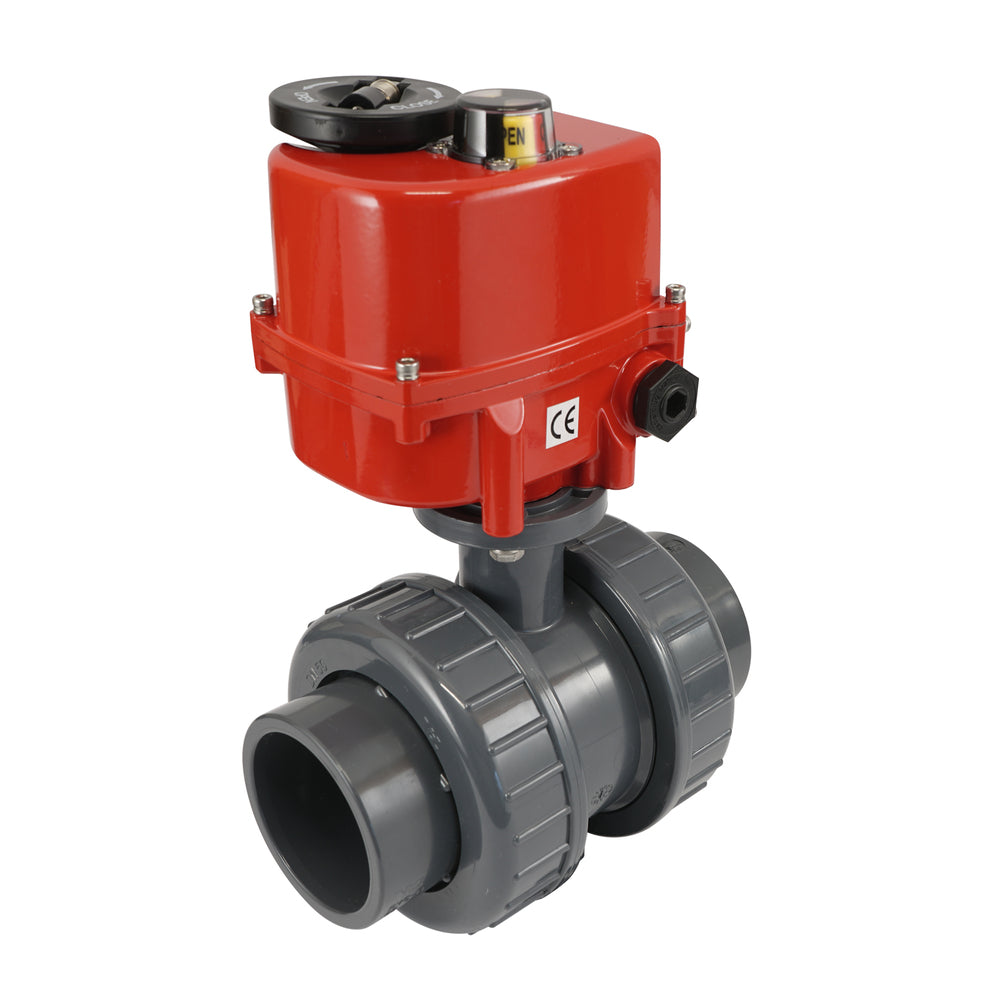

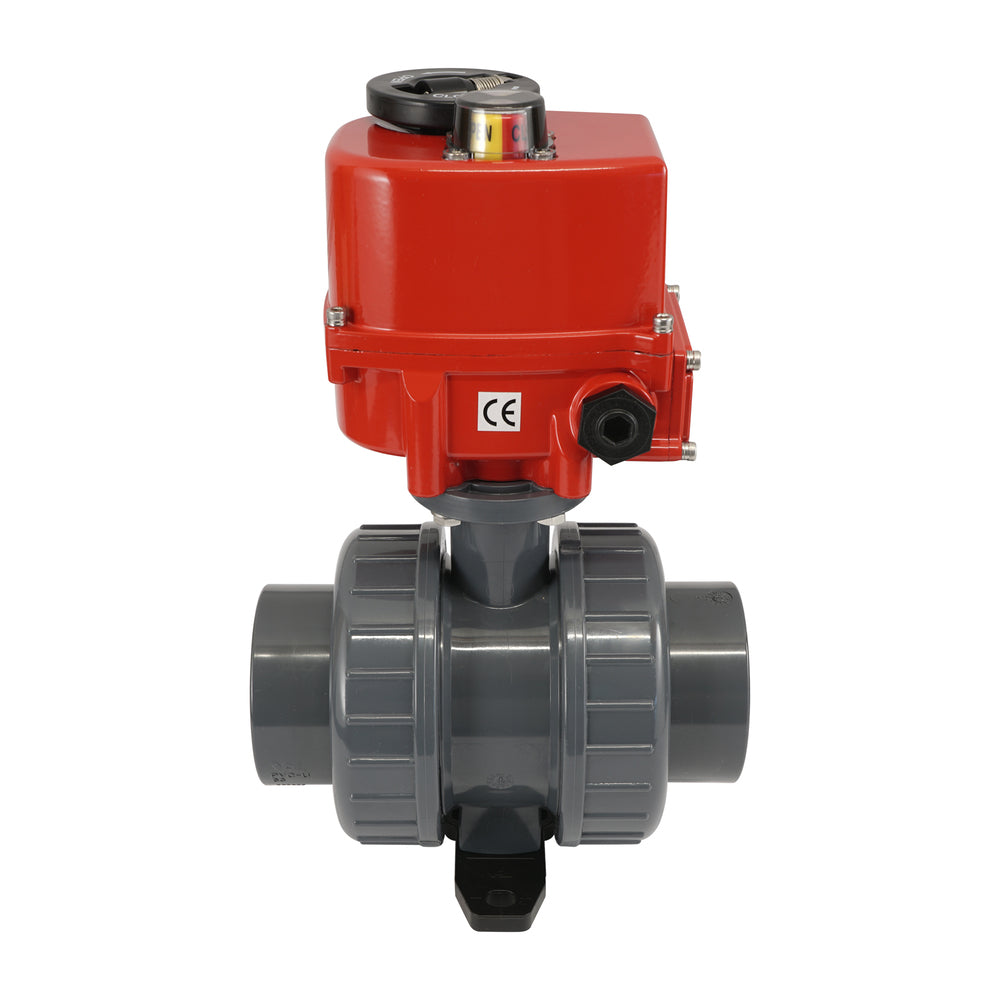

50 mm Überwurfmuffen 2-Wege-PVC Modulierender elektrischer Kugelhahn 24 V AC/DC (VDL)
Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 2-Wege-PVC-Kugelhahn angeboten. Der Stellantrieb benötigt zum Betrieb 24 V AC/DC. Es handelt sich um einen modulierenden Antrieb mit digitalem Positionierungssystem (DPS). Der Kugelhahn hat zwei 50-mm-Überwurfmuffen. Öffnung von 40 mm (Kv-Wert 170 m3/h), mittlerer Temperaturbereich von 0 bis 60 °C und ein maximaler Druck von 16 bar. Mit dem Gehäuse des Stellantriebs erhält das Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -10 bis 50 °C.
- Regulärer Preis
- €767,90
- Regulärer Preis
- €645,29
Beschreibung
Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 2-Wege-Kugelhahn angeboten. Er kann die Armatur von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Bremsmoment, siehe Handbuch) in einer Zeit von 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauer von S2 und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) benötigt. Der Antrieb wird über den Flansch ISO 5211 F03, F05 oder F07 auf die Armatur montiert. Das 2-Wege-PVC-Ventil hat zwei Anschlussstellen mit 50-mm-Überwurfmuffen. Das Medium fließt durch eine 40-mm-Bohrung (Kv-Wert von 170 m3/h) und die Temperatur kann zwischen 0 und 60 °C bei einem Druck unter 16 bar liegen. Dank des robusten Gehäuses hat der Aktuator die Schutzart IP67 und kann einer Umgebungstemperatur von -10 bis 50 °C standhalten. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Pros:
- Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positionierungssystem (DPS) zur Positionierung des Ventils in einem Bereich von 0-90 Grad mit einem Steuersignal von 4-20 mA
- Er hat ein robustes IP67-Gehäuse
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
Nachteile
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer
Serie
AG5 Aktuator
Die AG5 elektrischen Ventilantriebe von JP Fluid Control bieten eine umfangreiche Liste von Standardfunktionen, die eine Sicherheitsüberbrückung gegen Schäden durch Überdrehmoment und eine manuelle Überbrückung beinhalten. Stellantriebe sind auch mit verschiedenen Optionen erhältlich, wie z. B. modulierend, genannt DPS (Digital Positioning System). Die Serie hat einen Betriebsdrehmomentbereich zwischen 40-50 Nm. Der Regelantrieb AG5 DPS kann mit 4-20 mA, 0-10V oder 2-10V angesteuert werden.
Ersatzteile
Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.Kugelhahn 6P14P050
Betätigungselement: AG-540-B-DPS
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
