Belimo 6-Wege Sensor Gesteuert Rp3/4 Kvs2.3 24VAC/DC 90s BACnet/Modbus/MP-Bus 0-10/2-10V IP54 EP020R-R6+BAC
Hinweis: Dieses Produkt wird in Zukunft abgekündigt

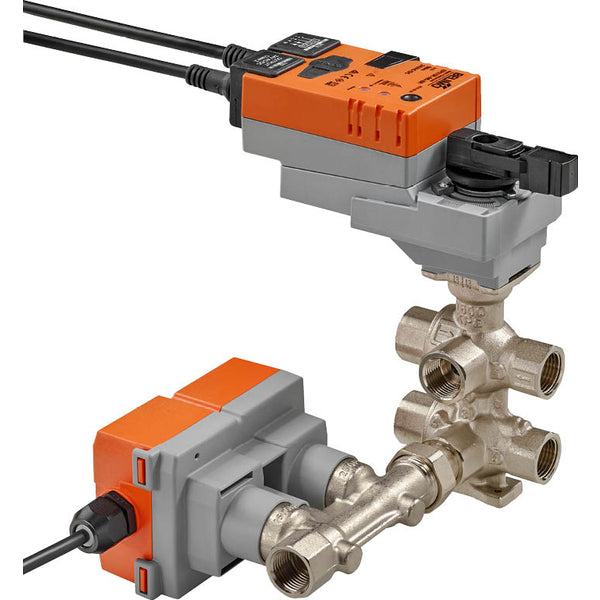

Diese Belimo Energy Valve besteht aus einem 6-Wege gekennzeichneten Regelventil, einem Volumenstrommesser, Temperatursensoren und einem Stellantrieb. Das Ventil besteht aus vernickeltem Messing und hat eine EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße beträgt Rp x G 3/4 Zoll mit Innengewinde. Mit seiner integrierten Regelblende gewährleistet es eine gleichprozentige Durchflussregelung, die eine präzise und gleichmäßige Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 1,1 bar. Das Ventil kann zwischen 6 und 80 °C betrieben werden. Der Kv-Wert 1 des Ventils beträgt 2,3 m3/h, was einem Cv-Wert von 2,66 gpm entspricht. Der Kv-Wert 2 des Ventils beträgt 2,3 m3/h, was einem Cv-Wert von 2,66 gpm entspricht. Der Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und liefert eine präzise Positions rückmeldung im Bereich von 0-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet. Der Stellantrieb hat eine Schutzart von IP54. Die Fließrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelventil zu vermeiden.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Diese Belimo Energy Valve besteht aus einem 6-Wege gekennzeichneten Regelventil, einem Volumenstrommesser, Temperatursensoren und einem Stellantrieb. Das Ventil besteht aus vernickeltem Messing und hat eine EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 20 und die Anschlussgröße beträgt Rp x G 3/4 Zoll mit Innengewinde. Mit seiner integrierten Regelblende gewährleistet es eine gleichprozentige Durchflussregelung, die eine präzise und gleichmäßige Regelung des Flüssigkeitsflusses ermöglicht. Der maximale Druckunterschied beträgt 1,1 bar. Das Ventil kann zwischen 6 und 80 °C betrieben werden. Der Kv-Wert 1 des Ventils beträgt 2,3 m3/h, was einem Cv-Wert von 2,66 gpm entspricht. Der Kv-Wert 2 des Ventils beträgt 2,3 m3/h, was einem Cv-Wert von 2,66 gpm entspricht. Der Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und liefert eine präzise Positions rückmeldung im Bereich von 0-10 V oder 2-10 V DC, was eine genaue und reaktionsschnelle Regelung in verschiedenen Anwendungen gewährleistet. Der Stellantrieb hat eine Schutzart von IP54. Die Fließrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelventil zu vermeiden.
Vorteile:
- Die integrierte Regelblende gewährleistet einen gleichprozentigen Durchfluss, ideal für Heizkreise
- Modulierender Stellantrieb mit einem Steuersignal von 0-10 V oder 2-10 V DC
- Unterstützung von Power over Ethernet (PoE) für optionale Stromversorgung
- Integrierter Wärmemengenzähler zur Überwachung des Energieverbrauchs
Serie:
Die Belimo EV-KBAC/BAC ist ein gekennzeichnetes Regelventil, das mit einem Wärmemengenzähler und einer sensorbetriebenen Durchfluss- oder Leistungsregelung geliefert wird. Es verfügt über eine Leistungs- und Energieüberwachungsfunktion und ist als 2-Wege-/3-Wege-/6-Wege-Ventil mit internem und externem Gewinde ausgelegt und für PN 25 bewertet. Es arbeitet mit einer Nennspannung von AC/DC 24 V und bietet modulierende, kommunikative und hybride Regelung. Ideal für geschlossene Kalt- und Warmwassersysteme ermöglicht es eine modulierende Regelung von lufttechnischen und Heizungssystemen auf der Wasserseite. Es bietet Ethernet 10/100 Mbit/s, TCP/IP und einen integrierten Webserver. Die Kommunikation erfolgt über BACnet, Modbus, Belimo MP-Bus oder konventionelle Regelung. Das Ventil unterstützt Power over Ethernet (PoE) Stromversorgung und kann Sensorsignale umwandeln. Es ist in Größen von DN15-50 erhältlich.
