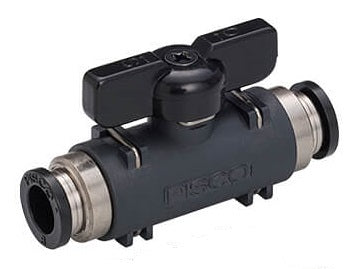

8mm - 6mm Union Straight 2-Weg Kugelhahn Serie 20

Es handelt sich um einen 2-Wege-Kugelhahn mit ungleichem Anschluss zum Öffnen/Schließen des Luftstroms. Er hat eine Kugel mit einer Bohrung, die einen Luftstrom ermöglicht, wenn die Bohrung mit den Öffnungen ausgerichtet ist.

Er hat auf der einen Seite einen 8-mm-Steckanschluss und auf der anderen Seite einen 6-mm-Steckanschluss. Die Push-in-Verschraubung ermöglicht eine einfache Verbindung mit dem Schlauch. Schieben Sie das Rohr hinein, und die Verschraubung fixiert es mit Krallen aus rostfreiem Stahl.

Er ist für einen maximalen Betriebsdruck von 9 bar (130,5 psi) geeignet. Auch für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi) geeignet. Er verfügt über PTFE-Dichtungen, die ihn für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).

Verwenden Sie zum Öffnen oder Schließen des Ventils einen Griff mit einer Vierteldrehung. Achten Sie darauf, dass Sie es vollständig drehen, um eine Beschädigung des Ventils zu vermeiden.

Pros

• Geeignet für Vakuumanwendungen
• Ausgestattet mit einfach anzuschließenden Steckanschlüssen

Nachteile

• Staub kann das pneumatische System beschädigen, wenn das Vakuum ohne Filter auf der Einlassseite angelegt wird

Baureihe BVG20

Die Serie 20 - umfasst geradlinige und gebogene 2-Wege-Kugelhähne, die für die Steuerung des Luftstroms in geöffneter und geschlossener Stellung verwendet werden. Diese Ventile können mit Einsteck- und Gewindeanschlüssen ausgestattet werden, die in verschiedenen Kombinationen gewählt werden können. Die Größen der Steckanschlüsse reichen von 6 bis 8 mm, während die Größen der Gewindeanschlüsse von R1/8 bis R3/8 Zoll reichen. Die Ventile sind für einen maximalen Betriebsdruck von 9 bar und ein Vakuum von -1 bar geeignet. Dank der NBR-Dichtung sind sie für Luft und Wasser bei Temperaturen von 0 bis 60°C (kein Einfrieren) geeignet. Das Gehäuse besteht aus PBT, während die Gewindeanschlüsse und die Kugel aus vernickeltem Messing gefertigt sind.
