AG Vierteldreh-Stellantrieb 24V AC/DC 20Nm F03/F04/F05

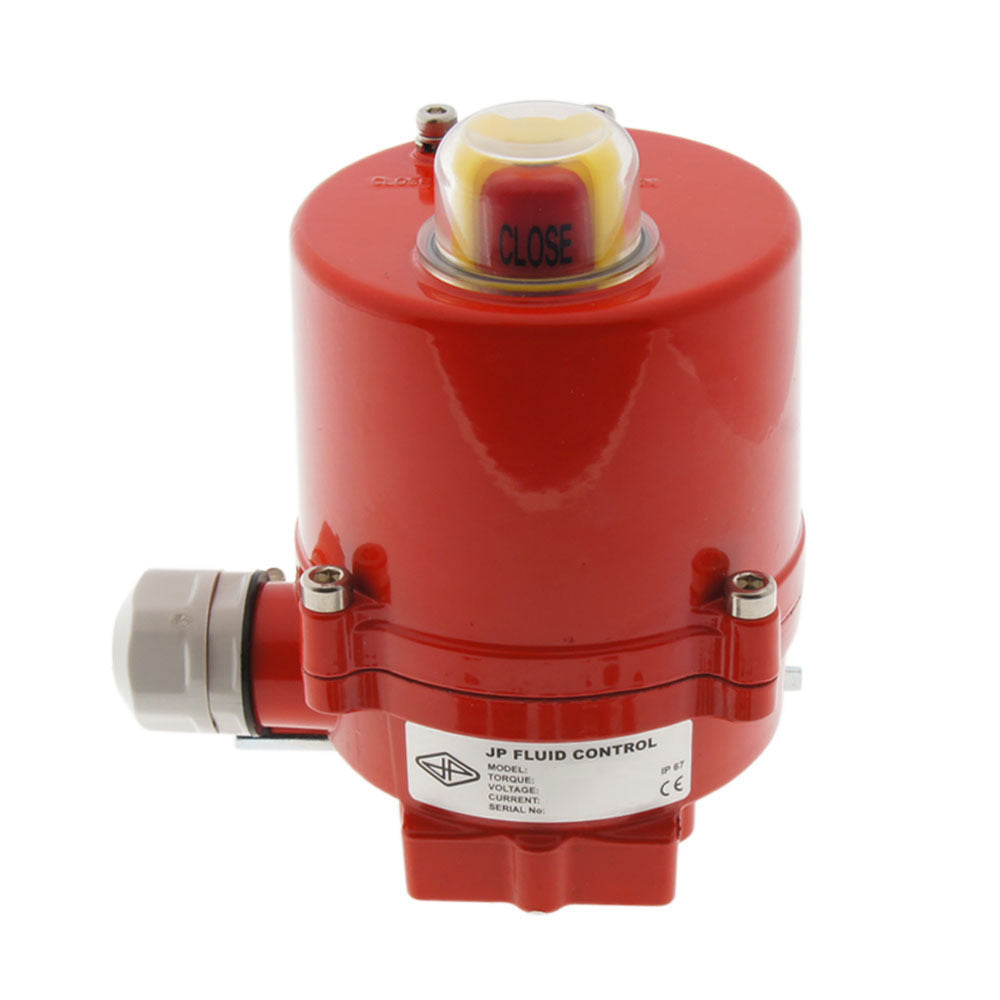

Der AG-020-B ist ein hochwertiger elektrischer Antrieb zur Betätigung von Vierteldrehventilen wie Kugelhähnen und Absperrklappen. Der Antrieb kann auf Armaturen mit einem ISO-5211-Flansch des Typs F03, F04 oder F05 montiert werden. In nur 4 Sekunden dreht sich der Antrieb von 0 auf 90°. Das maximale Drehmoment beträgt 20 Nm. Der Aktuator hat ein robustes, kompaktes Aluminiumgehäuse (pulverbeschichtet) und ist staub- und feuchtigkeitsbeständig, vorausgesetzt, ein korrekt dimensioniertes Kabel wird richtig verlegt. Eine Stellungsanzeige an der Oberseite zeigt die Position des Antriebs an und ist aus verschiedenen Richtungen gut sichtbar. Das Gerät ist mit einer Handnotbetätigung ausgestattet.

Der Stellantrieb ist für Stromversorgungen von 24 Volt DC oder AC (50/60Hz) geeignet. Mit zwei Schaltern kann die richtige Einstellung (AC oder DC) vorgenommen werden. Die Nennstromaufnahme im Betrieb beträgt 0,2 Ampere (Spitzenstrom 1,2 A). Das Ventil verfügt über eine 3-Punkt-Steuerung: Neben den beiden Kontakten für die Stromversorgung (Plus und Minus) gibt es ein Signal zum Öffnen (Minus) und ein Signal zum Schließen (Minus).

Anwendungen

Der Antrieb kann für Kugelhähne und Absperrklappen mit 0-90°-Steuerung verwendet werden. Die Ventile können aus verschiedenen Materialien wie Messing, Kunststoff oder (rostfreiem) Stahl hergestellt werden. Der Antrieb kann auf Armaturen mit ISO-5211-Flansch der Größe F03, F04 oder F05 montiert werden. Einige Beispiele für häufig genutzte Anwendungen sind Heizungssysteme, Bewässerung, industrielle Automatisierung, Wasserversorgung und Entwässerung usw.

Das erforderliche Drehmoment zum Drehen der Armatur sollte deutlich unter dem maximalen Drehmoment des Stellantriebs (20 Nm) liegen. Bitte beachten Sie, dass das Losbrechmoment eines Kugelhahns ca. 30% höher ist als das Drehmoment im Betrieb. Das Medium, die Temperatur, der Druck und die Stillstandszeit haben einen Einfluss auf das erforderliche Drehmoment. Beachten Sie immer die Angaben des Herstellers der Armatur.

Wichtige Merkmale

•

• Reaktionszeit nur 4 Sekunden

• Robustes IP-67-Gehäuse

• Spannungsversorgung 24V AC/DC

• Zwei zusätzliche Endschalter für Positionsrückmeldung

• ISO 5211 Flanschform F03, F04 und F05

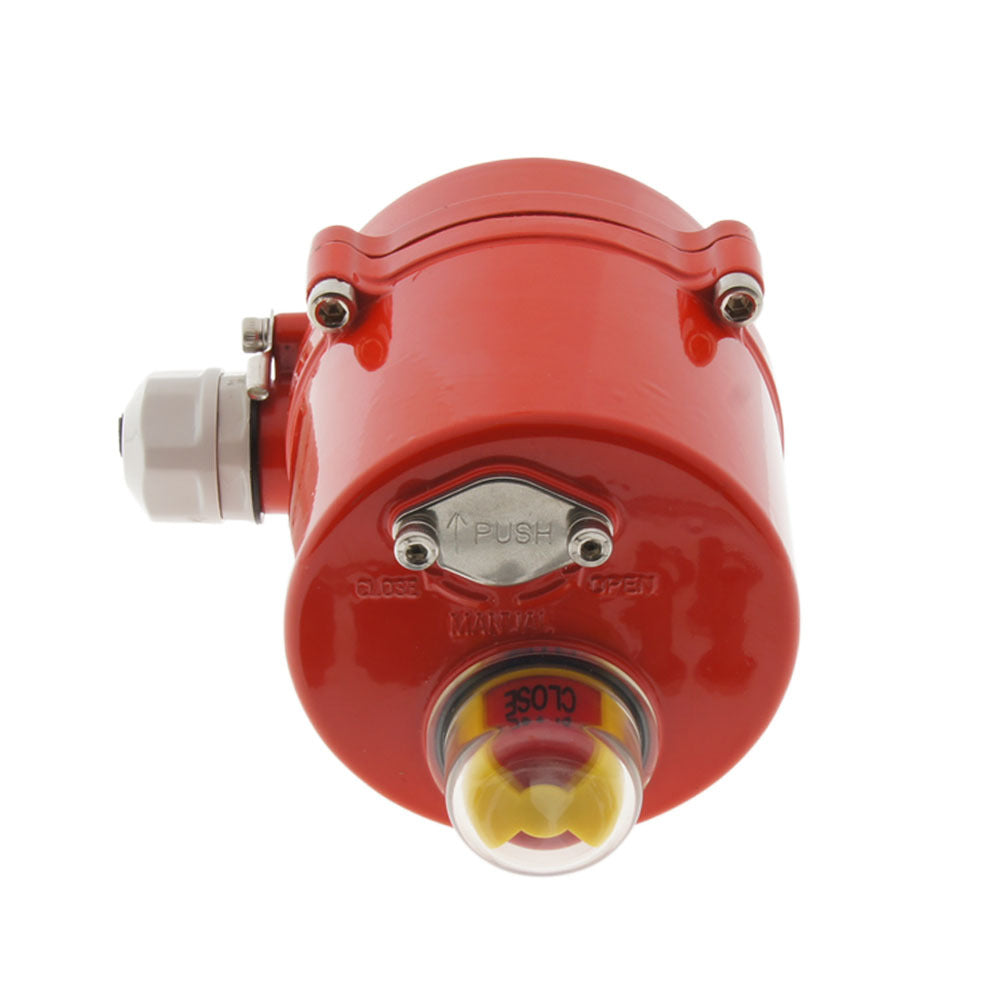

• Manuelle Überbrückung

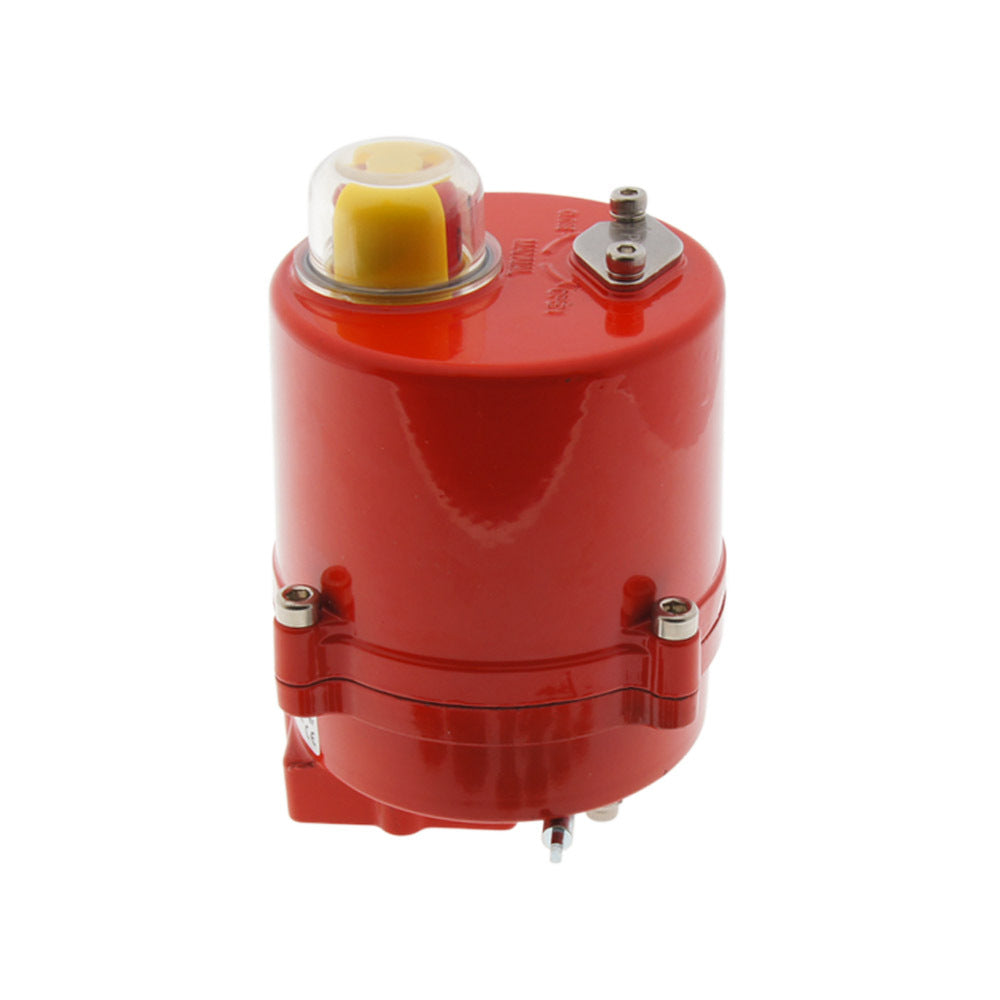

• Deutliche visuelle Positionsanzeige

• Unverlierbare Schrauben (die Schrauben fallen bei der Montage nicht aus dem Gehäuse heraus).


Technische Informationen

Arbeitsbereich

•

• Öffnen/Schließen: 4s

• Drehmoment (max): 20Nm

• Reichweite: 0..90°

• Umgebungstemperatur: -10..50 °C

• Schutzgrad: IP67 (sofern korrekt installiert)


Elektrische Spezifikationen

•

• Spannung: 24V DC oder AC 50/60Hz (über Schalter einstellbar)

• Strom Nennwert: 0.2A

• Aktueller Höchststand: 1,2A (bei maximalem Drehmoment)

• Einschaltdauer: S2 30min. (IEC 60034-1)

• Stromlaufplan:






Abmessungen

•

• Höhe: 130 mm (5.12")

• Länge: 94 mm (3,70")

• Breite: 88 mm (3,46")

• Flansch: ISO 5211 Typ F03/F04/F05

• Antriebswelle: 14x14mm (9 und 11 mit mitgelieferten Einsätzen)

•

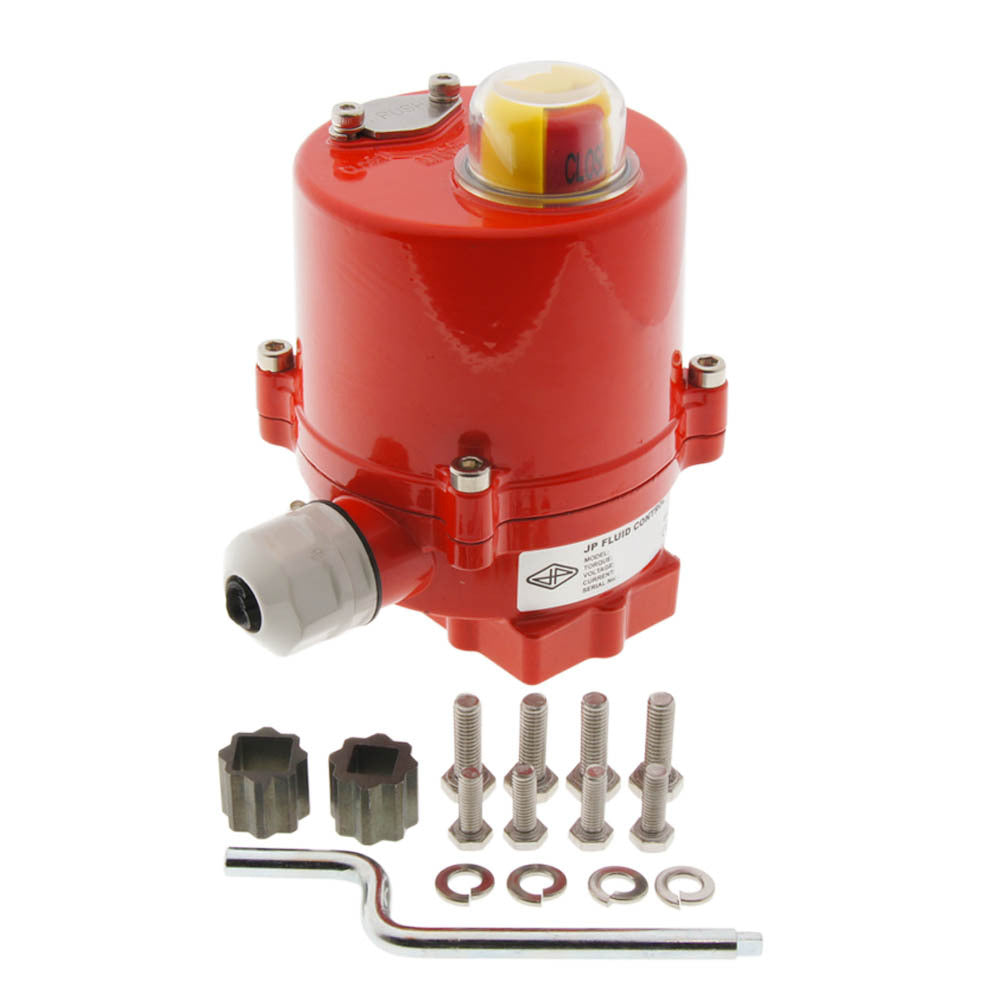

In der Schachtel

•

• Aktuator AG-020-B (Kabel nicht enthalten)

• Antriebswellenadapter (9x9mm, 11x11mm)

• 4 Schrauben M5x16mm & Unterlegscheiben & Federringe (für F03-Flansch)

• 4 Schrauben M6x16mm & Unterlegscheiben & Federringe (für F04 & F05 Flansch)
