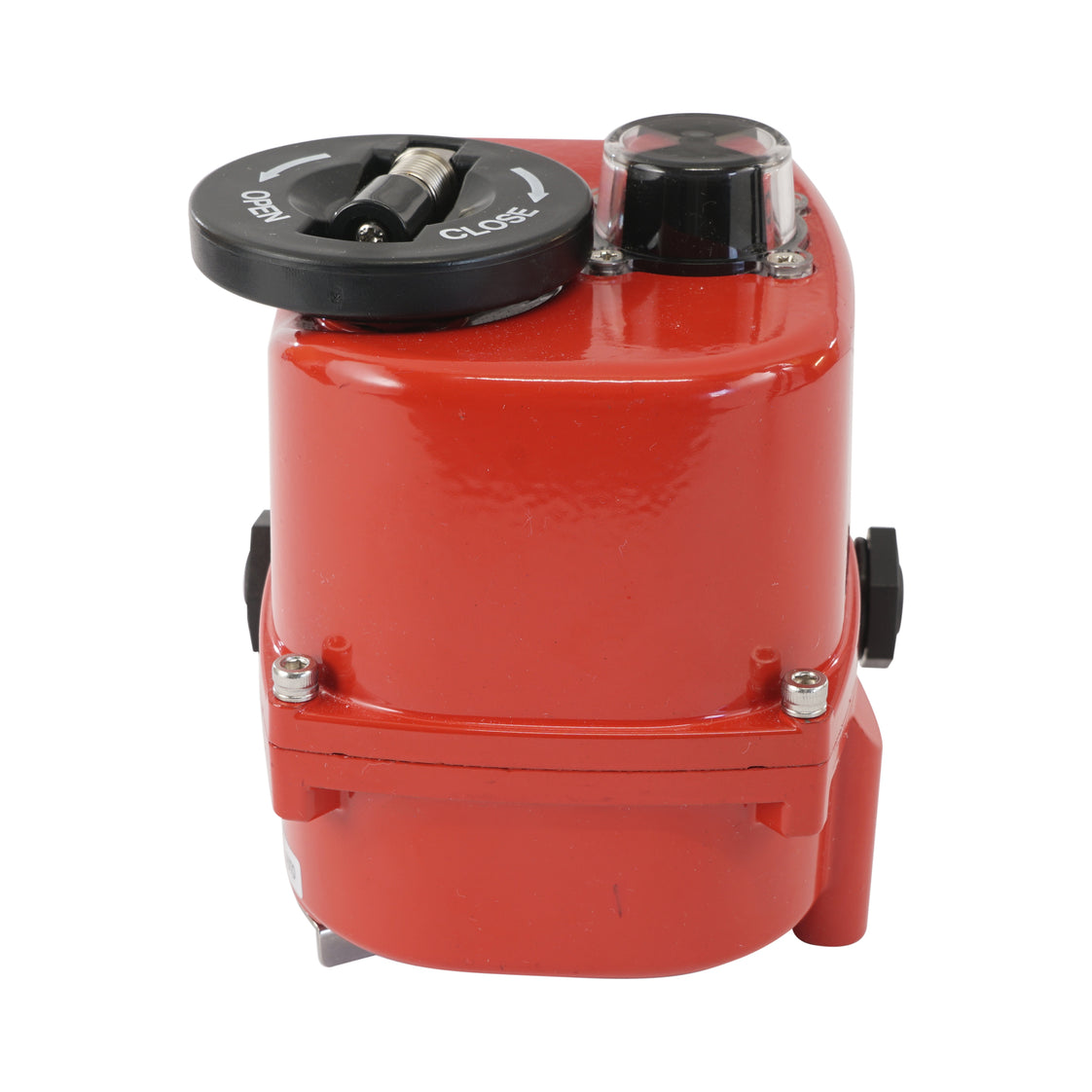

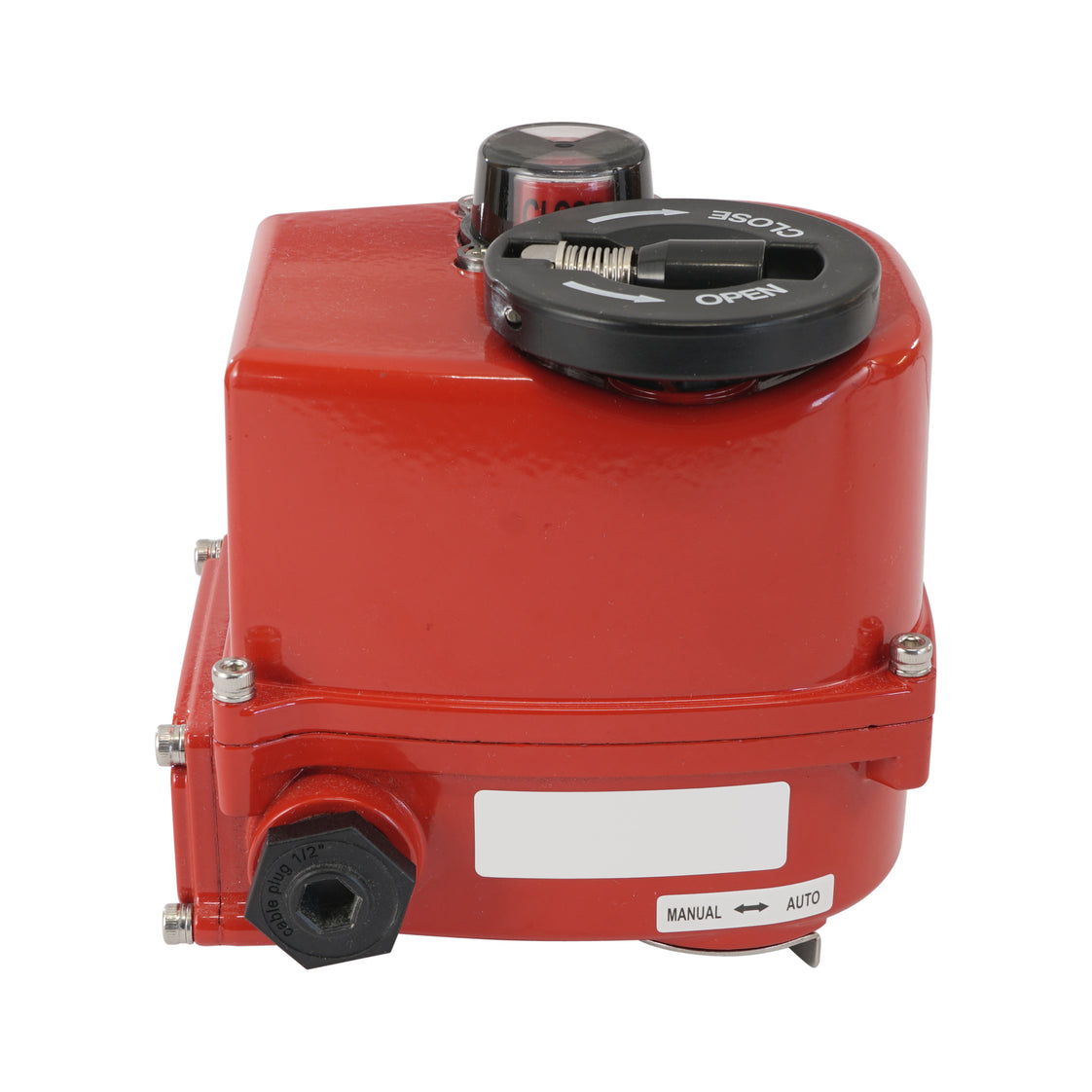

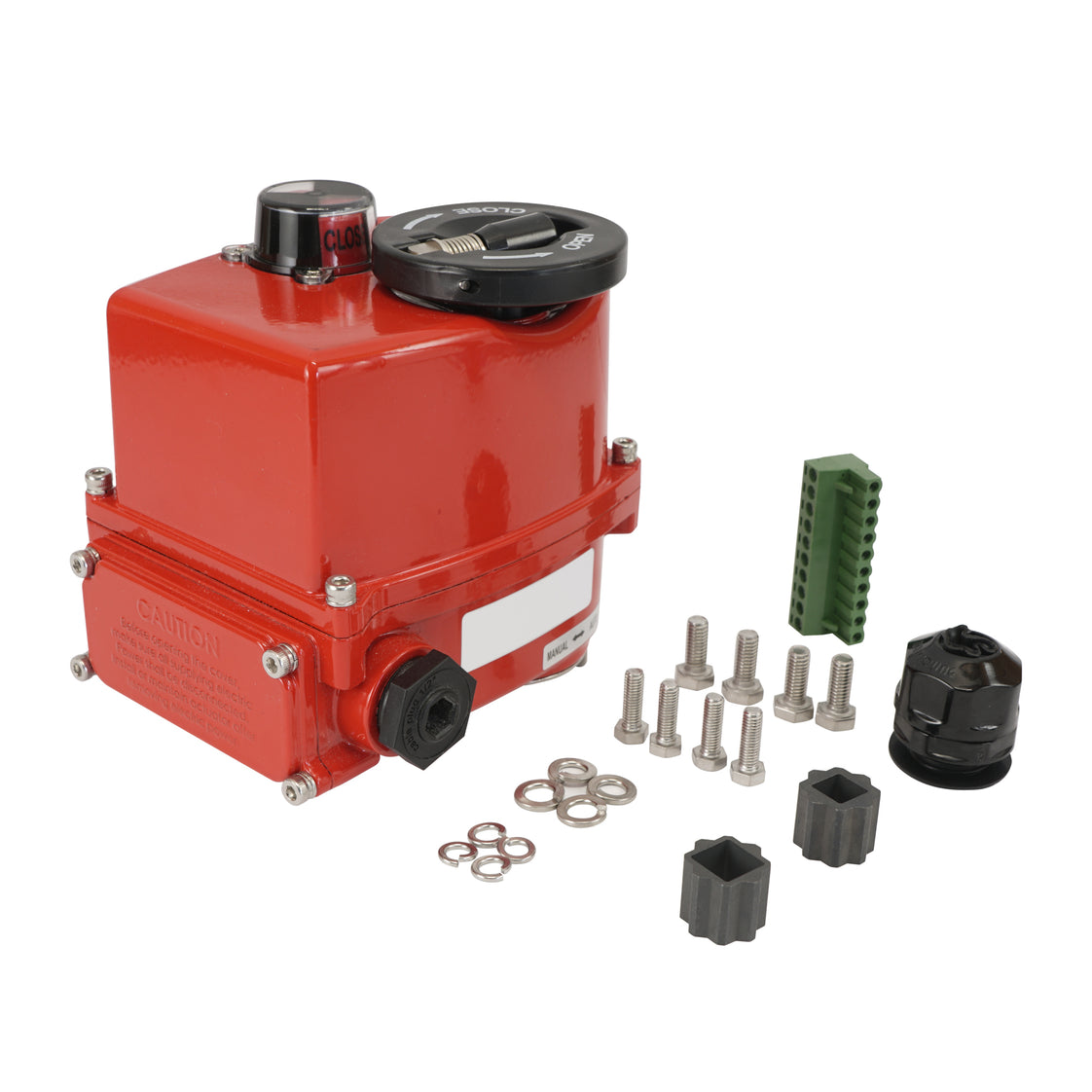

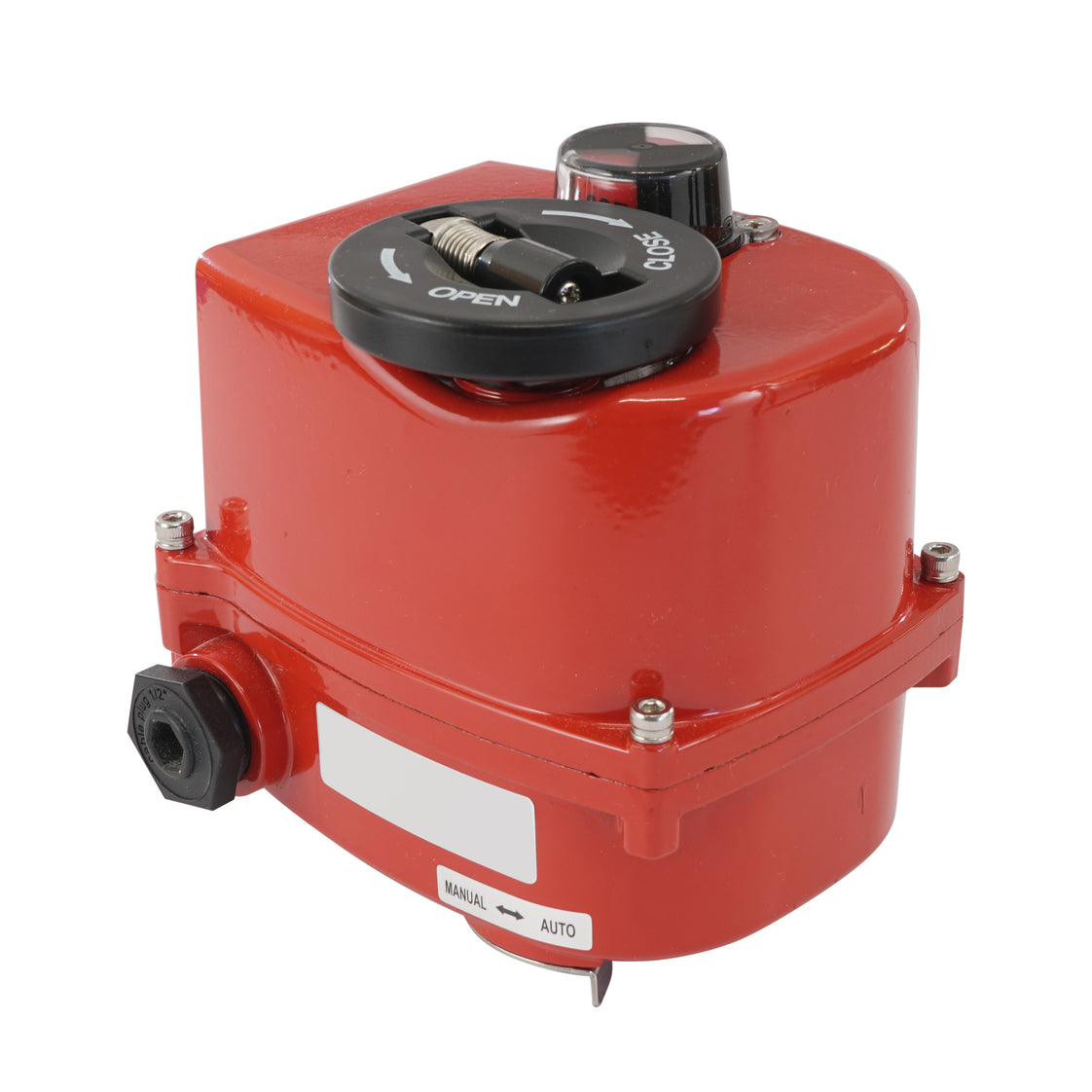

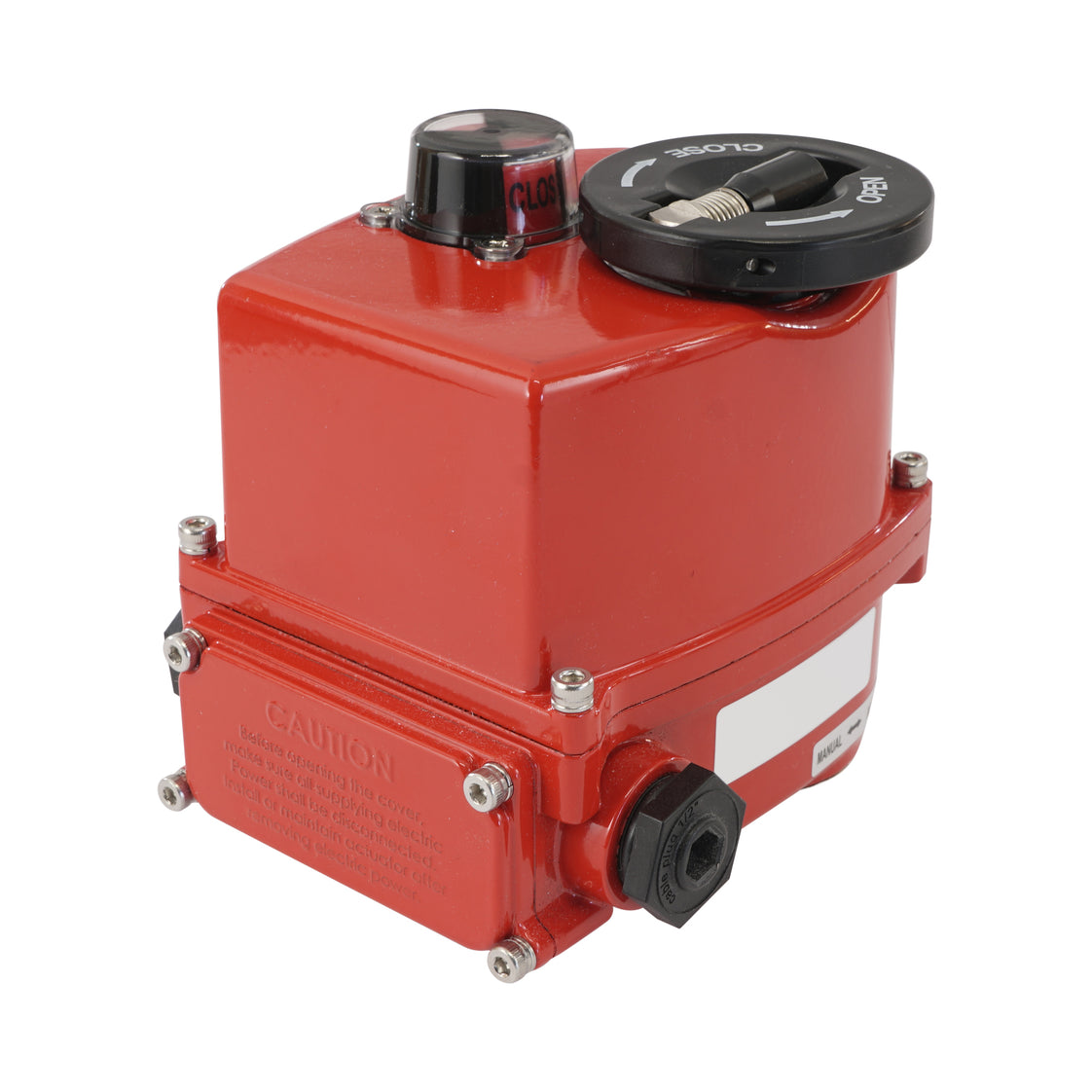

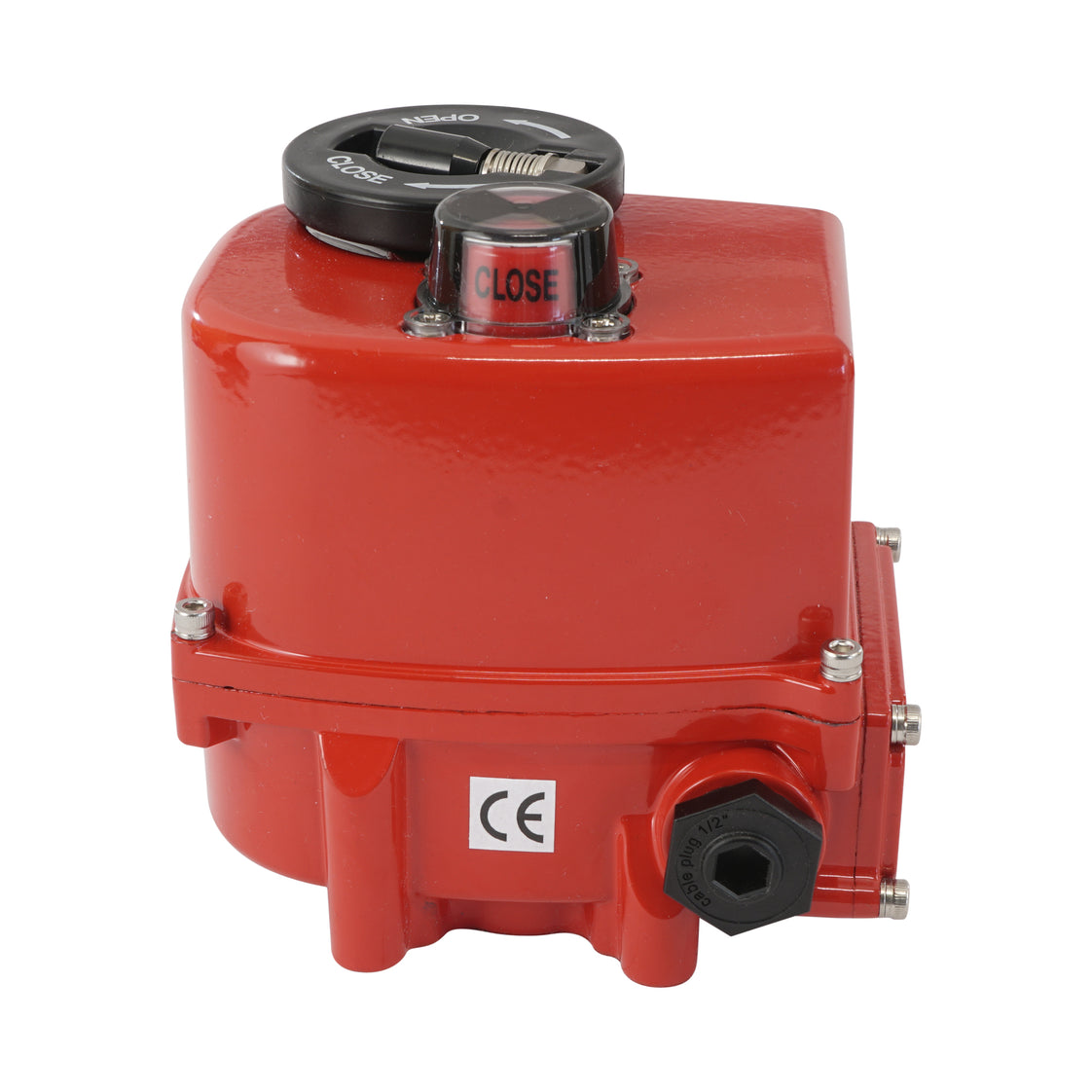

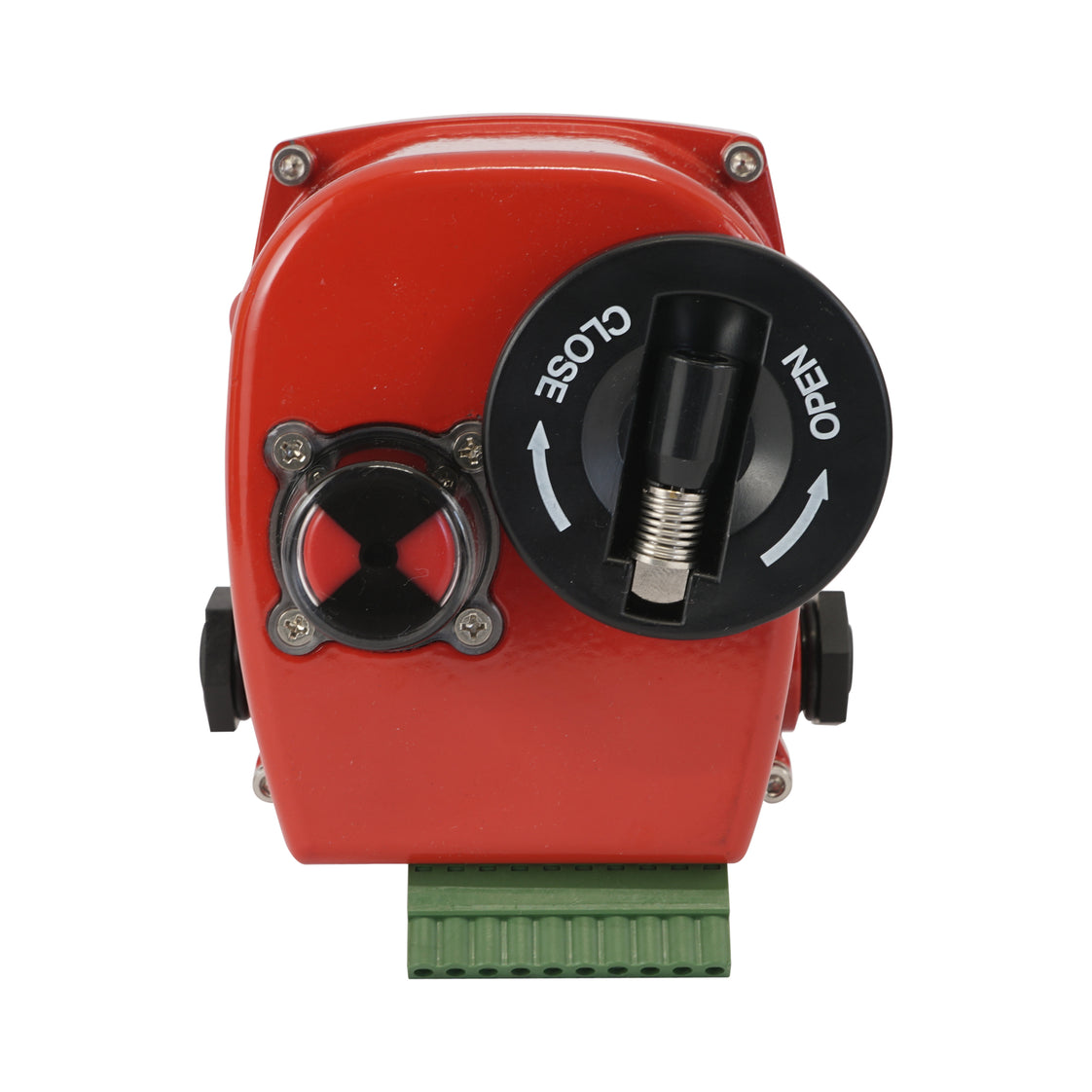

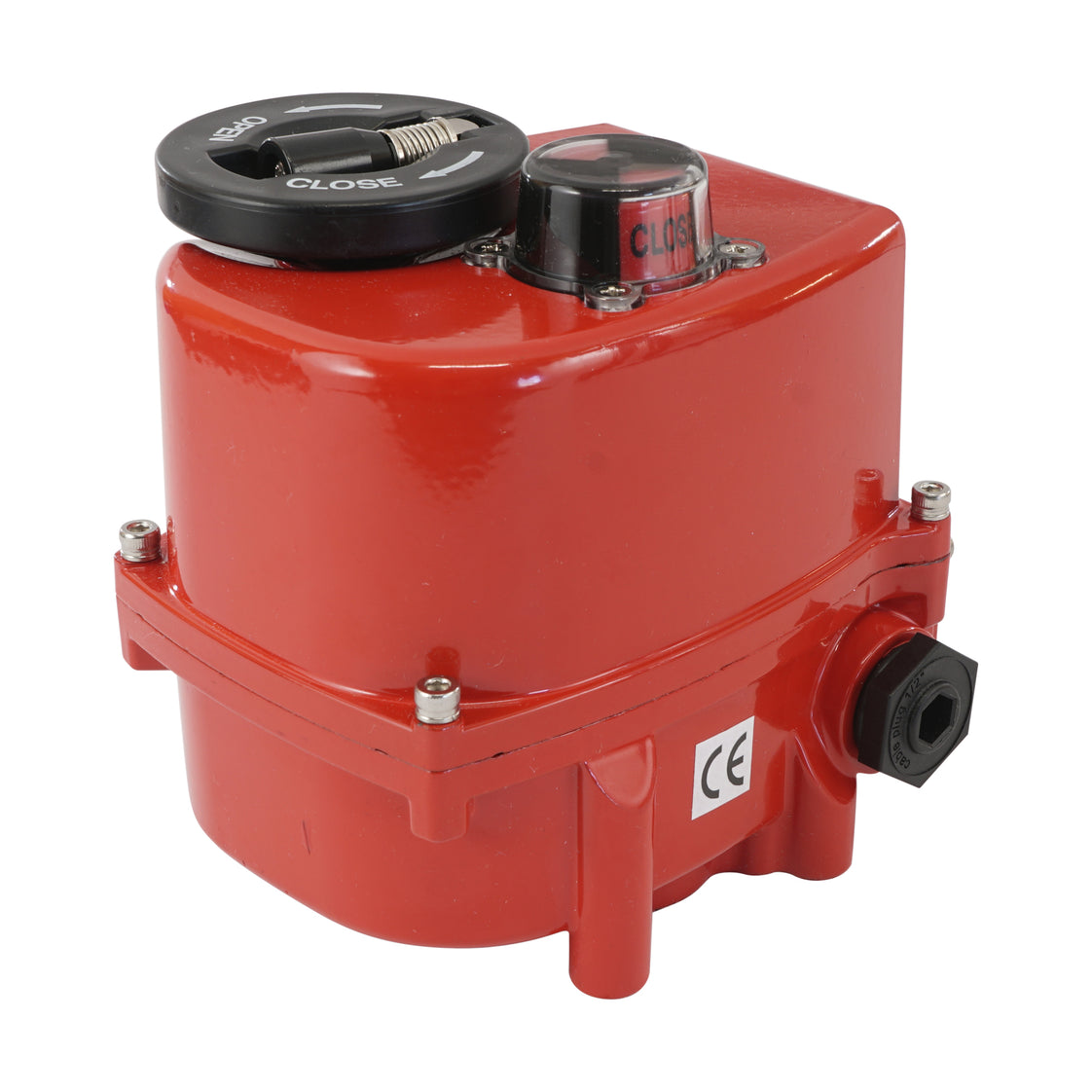

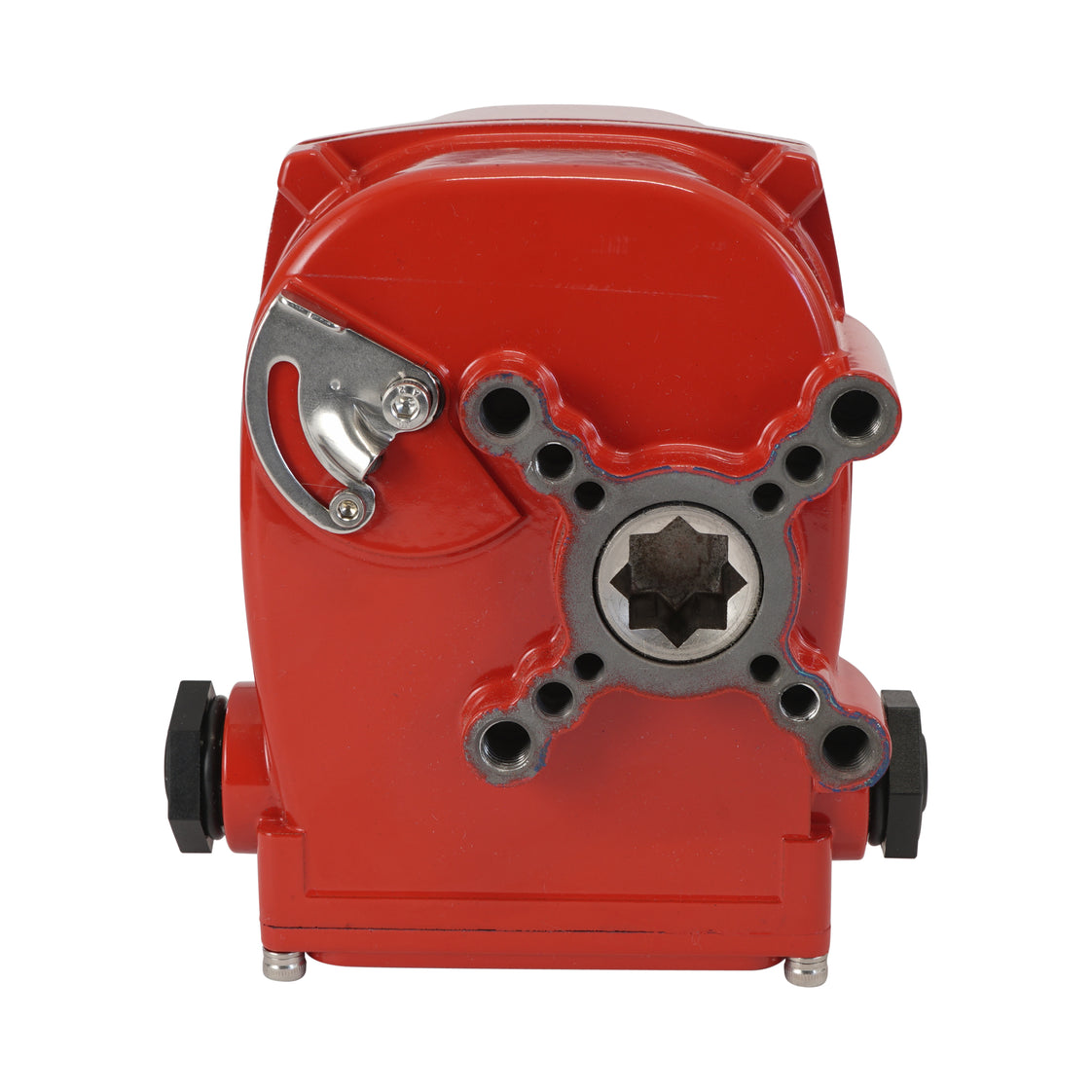

AG5 Stellantrieb 24 V AC/DC 40 Nm Drehmoment mit Handnotbetätigung
Mit diesem modulierenden elektrischen Stellantrieb können Sie Vierteldrehventile (Kugelhähne oder Klappen) steuern. Er hat ein Betriebsdrehmoment von 40 Nm und eine Betriebszeit von 13 Sekunden bei einer Versorgungsspannung von 24 V AC/DC. Es handelt sich um einen modulierenden Antrieb mit einem digitalen Positionierungssystem (DPS), so dass die Position des Ventils zwischen 0-90 Grad mit einem Steuersignal von 4-20 mA (und 0-10V, 2-10V) moduliert werden kann. Der Stellantrieb wird an ein Vierteldrehventil mit ISO F03-, F05- und F07-Flanschen montiert. Robustes Aluminiumgehäuse, Schutzart IP67, geeignet für Umgebungstemperaturen von -10 bis 50 °C.
- Regulärer Preis
- €626,67
- Regulärer Preis
- €526,61
Beschreibung
Mit diesem modulierenden elektrischen Stellantrieb können Sie Vierteldrehventile (Kugelhähne oder Klappen) steuern. Er hat ein Betriebsdrehmoment von 40 Nm (höheres Bremsmoment, siehe Handbuch) und kann das Ventil in 13 Sekunden öffnen/schließen, bei einer Einschaltdauer von S2. Es benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Positionsanzeige auf der Oberseite des Geräts, um die Position des Ventils deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA (oder 0-10V, 2-10V) benötigt. Standardmäßig ist er mit einem Zahnrad für die manuelle Betätigung ausgestattet, mit dem die Spindel des Stellantriebs im Notfall manuell gedreht werden kann. Er ist für die Montage an einem Viertel-Drehkugelventil oder einer Absperrklappe mit Flanschen nach ISO 5211 F03, F05 und F07 vorgesehen. Er hat ein robustes Aluminiumgehäuse, das nach IP67 geschützt ist und in einer Umgebung von -10 bis 50 °C betrieben werden kann. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Vorteile:
- Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positionierungssystem (DPS) zur Positionierung des Ventils in einem Bereich von 0-90 Grad mit einem Steuersignal von 4-20 mA
- Er hat ein robustes IP67-Gehäuse
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
- Er ist für die Montage an einem Viertel-Drehkugelventil oder einer Absperrklappe mit Flanschen nach ISO 5211 F03, F05 und F07 vorgesehen.
Nachteile:
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer
AG5-Reihe
Die AG5 elektrischen Ventilantriebe von JP Fluid Control bieten eine umfangreiche Liste von Standardfunktionen, die eine Sicherheitsüberbrückung gegen Schäden durch Überdrehmoment und eine manuelle Überbrückung beinhalten. Stellantriebe sind auch mit verschiedenen Optionen erhältlich, wie z. B. modulierend, genannt DPS (Digital Positioning System). Die Serie hat einen Betriebsdrehmomentbereich zwischen 40-50 Nm. Der Regelantrieb AG5 DPS kann mit 4-20 mA, 0-10V oder 2-10V angesteuert werden.
