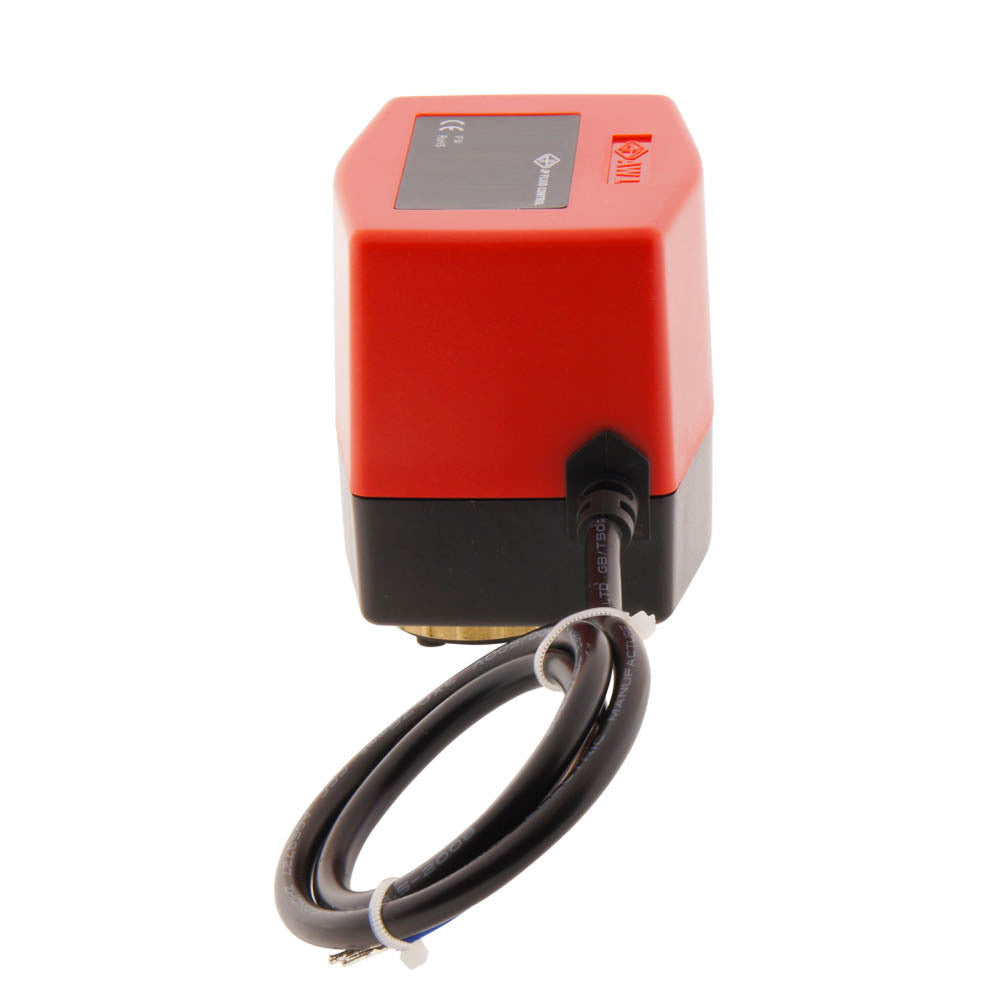

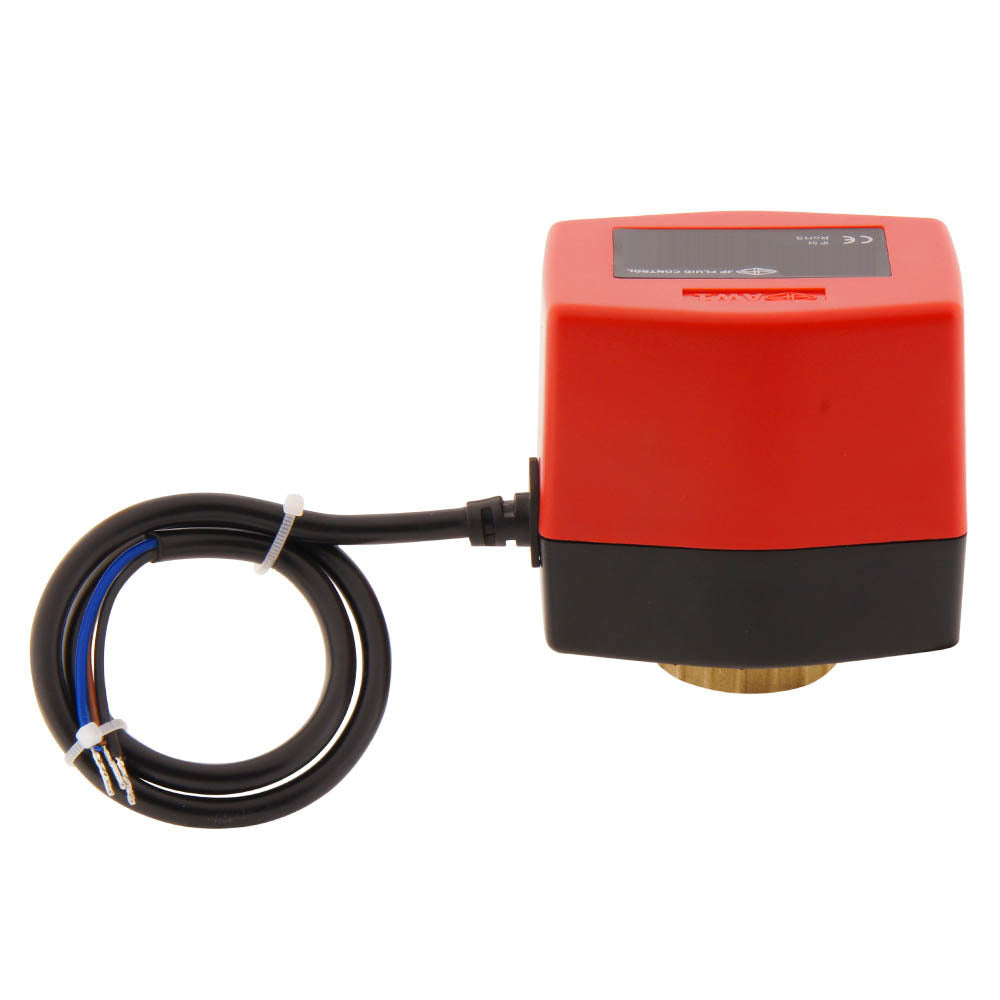

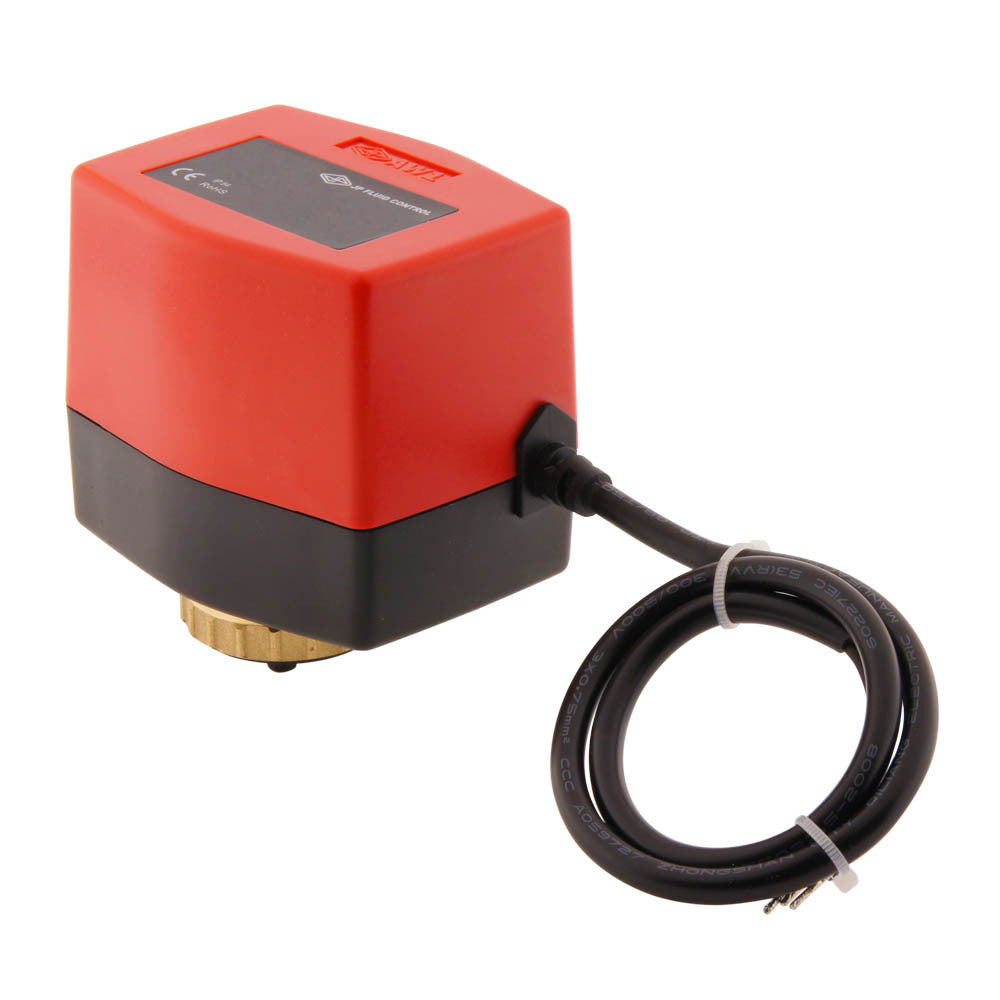

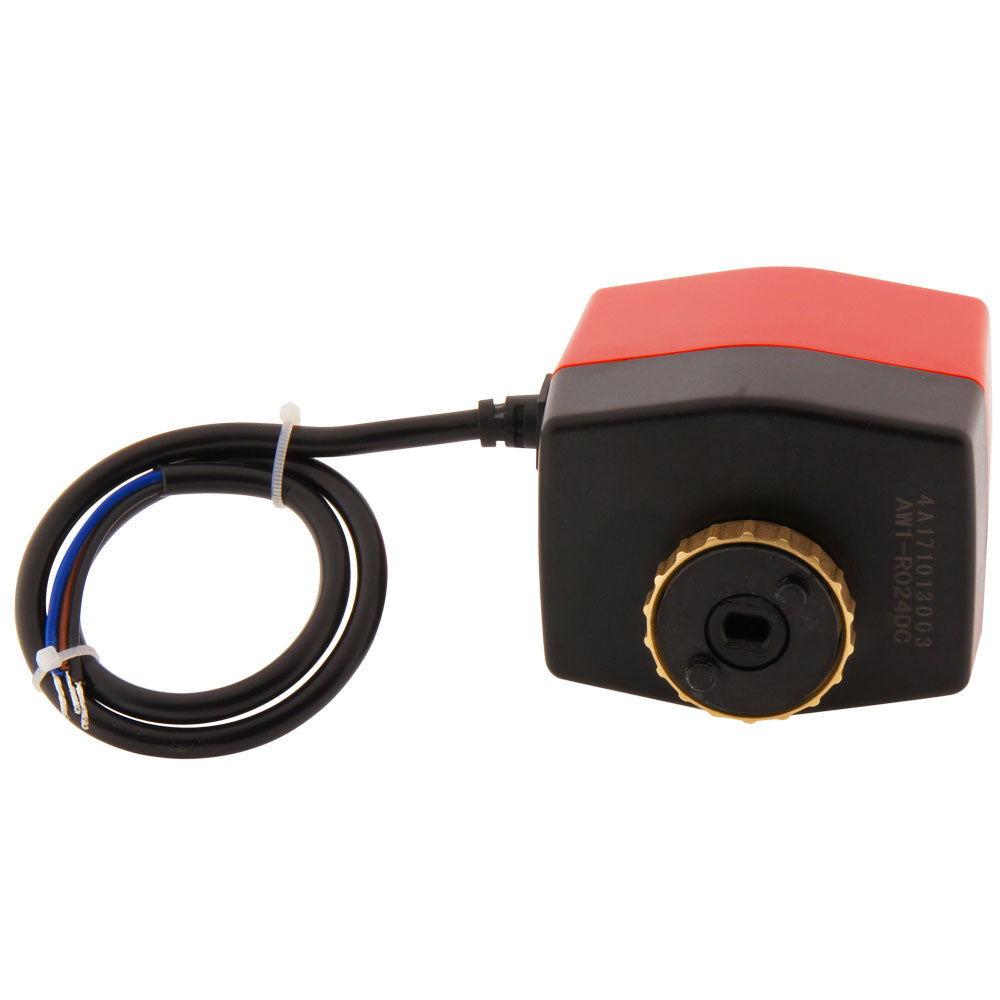

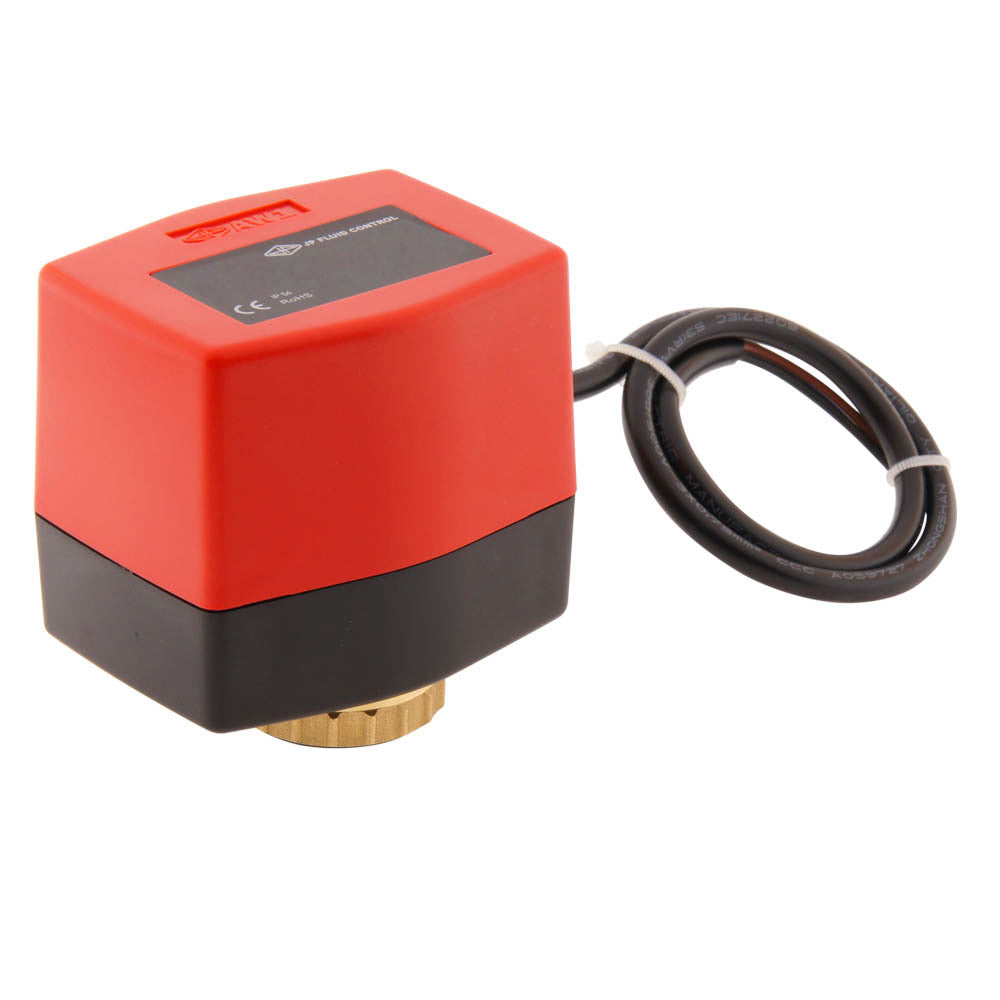

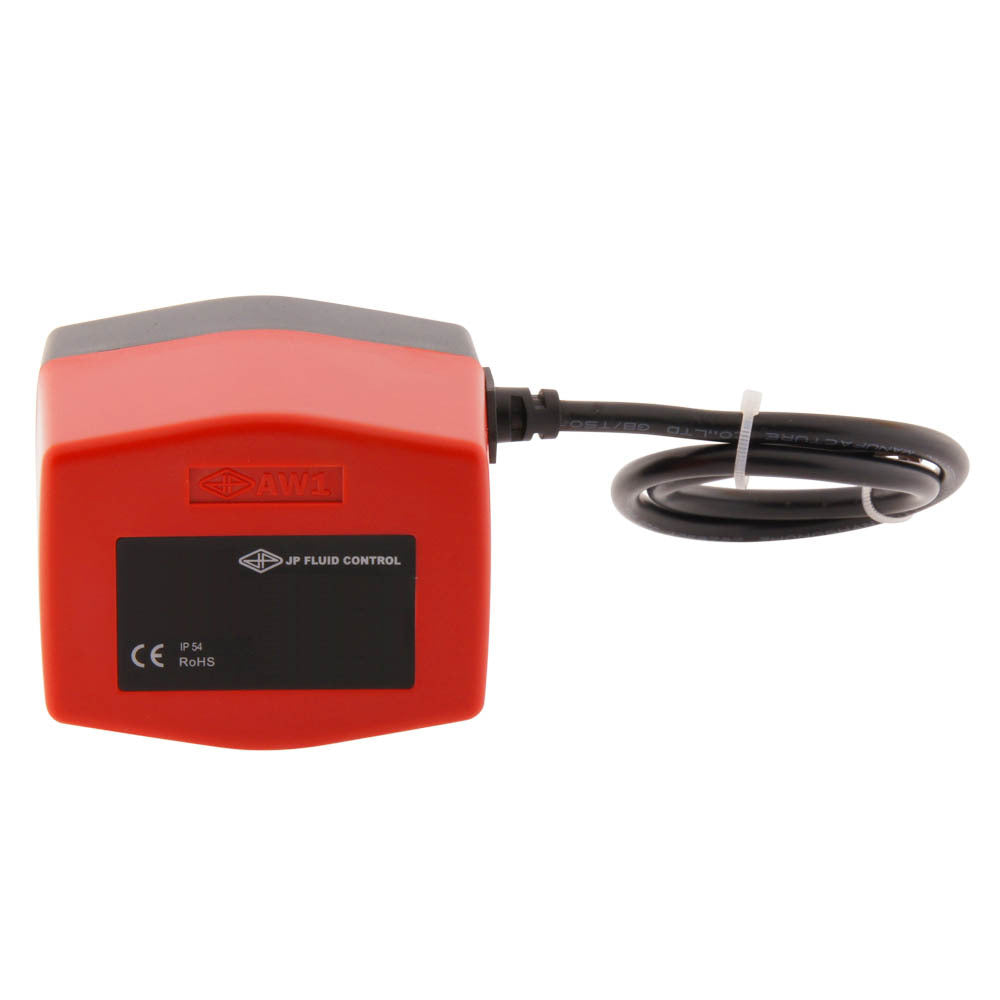

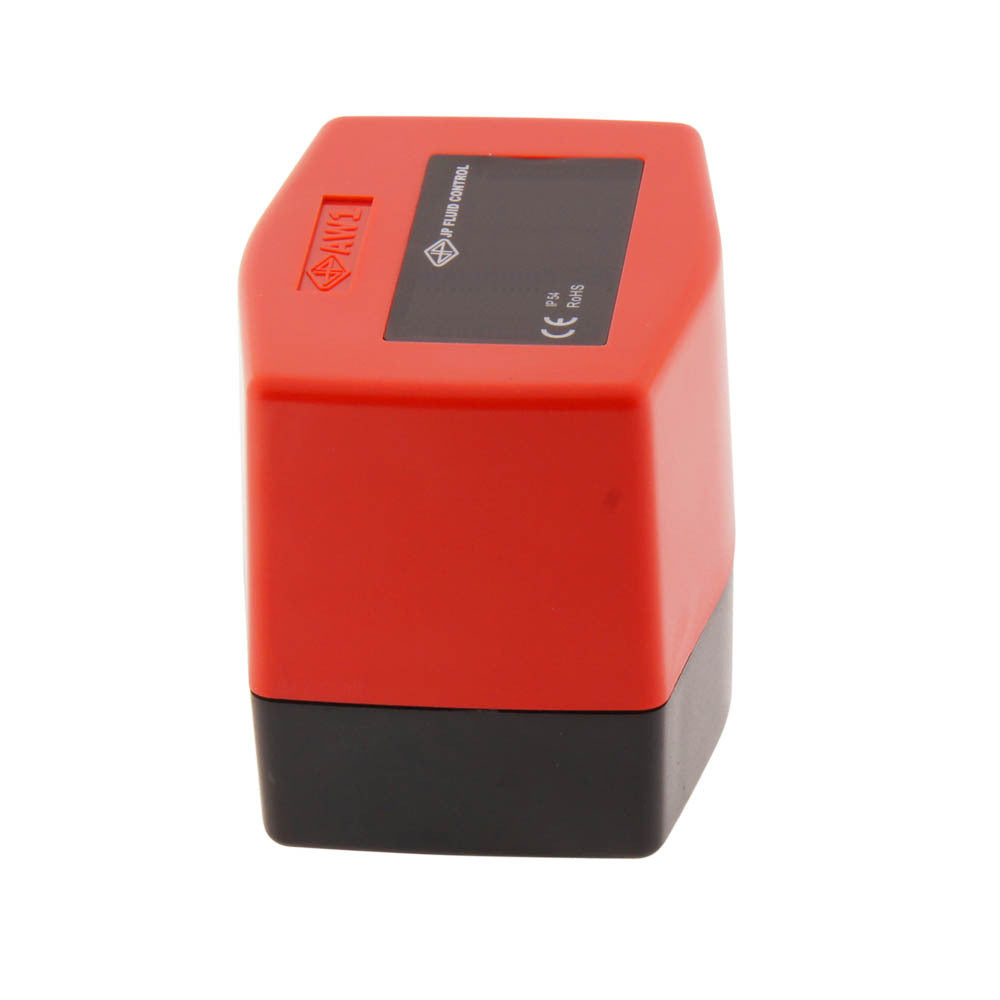

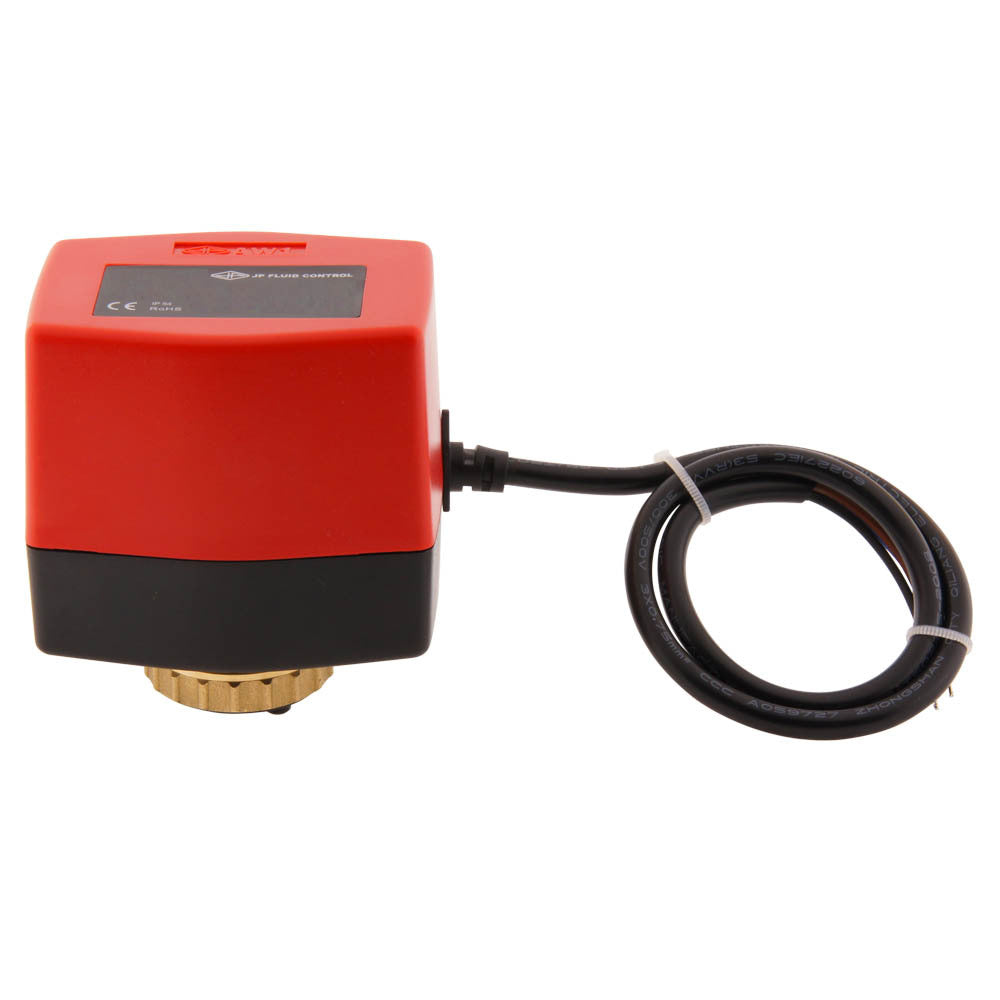

Referenz: AW1-120AC
Marke: JP Fluid Control
120V AC Antrieb für Kugelhähne. 3-Draht-Anschluss (3-Punkt): Nullleiter und 2 Steuerdrähte (zum Öffnen/Schließen). Das Ventil öffnet sich in 16s. Der Antrieb kombiniert eine robuste Konstruktion (IP54) mit einem geringen Energieverbrauch. Der Antrieb ist mit den Kugelhähnen der Serien BW2 (2-Wege) und BW3 (3-Wege) kompatibel.
Alle anzeigen
Regulärer Preis
€70.23
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€59.02
ohne MwSt.

Auf Lager +0 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 37 des Produkts AW1-120AC erhöht sich die Lieferzeit der Bestellung um 0 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 50 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Sehr energieeffizienter und robuster elektrischer Kugelhahnantrieb (IP54) von JP Fluid Control. Der Antrieb kann an Kugelhähne der JP Fluid Control BW2 (2-Wege) und BW3 (3-Wege) Serie angeschlossen werden. Der Stellantrieb benötigt eine 120-V-Wechselstromversorgung. Dieser Ventiltyp wird üblicherweise in Heizungsanlagen verwendet. Die Zeit zum Öffnen oder Schließen des Ventils beträgt etwa 16 Sekunden.

Installation

Der Stellantrieb hat einen 3-Leiter-Anschluss und muss wie im folgenden Diagramm dargestellt angeschlossen werden. Der Stellantrieb wird mit einem Kabel geliefert. Bitte beachten Sie: Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, dies könnte den Antrieb beschädigen! Die Stellantriebe können mit einem integrierten Relais geliefert werden, in diesem Fall wird nur eine Steuerleitung benötigt.


Wichtig

  • Bitte beachten Sie die Farbcodierung der Drähte. Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, da der Antrieb sonst beschädigt wird.

Montage
