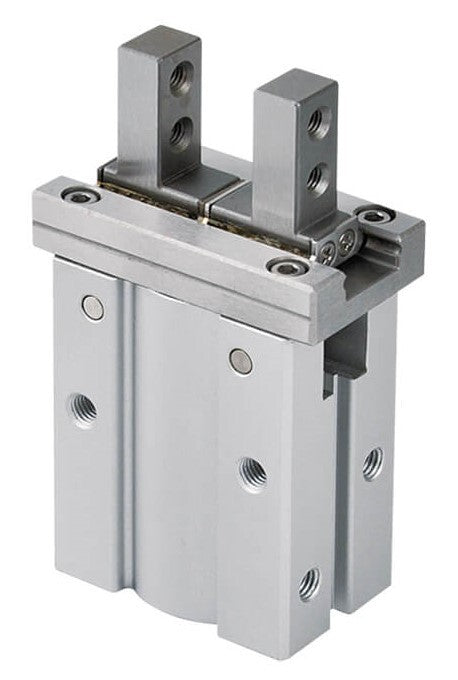

D16 mm 2-Backen-Parallelgreifer mit geschlossener Feder Pneumatischer Greifer mit schmalen Seitengewindebacken
Mindman MCHC federgeschlossener pneumatischer Parallelgreifer mit einem vollen Backenweg von 6 mm. Die externe Haltekraft beträgt N bei 5 bar (0 lbf bei 73 psi). Der Druckbereich reicht von 2,5 bis 7 bar (36,25 bis 101,5 psi). Der Greifer hat einen Edelstahlkolben mit Aluminiumabdeckungen vorne und hinten, die Backen sind aus Kohlenstoffstahl und die Dichtung ist aus NBR. Der Kolben ist standardmäßig magnetisch und ermöglicht den Einsatz von magnetischen Positionssensoren. Der Greifer ist für einen Temperaturbereich von -10 bis 60°C (14 bis 140°F) geeignet.
- Regulärer Preis
- €306.98
- Regulärer Preis
- €257.97
Beschreibung

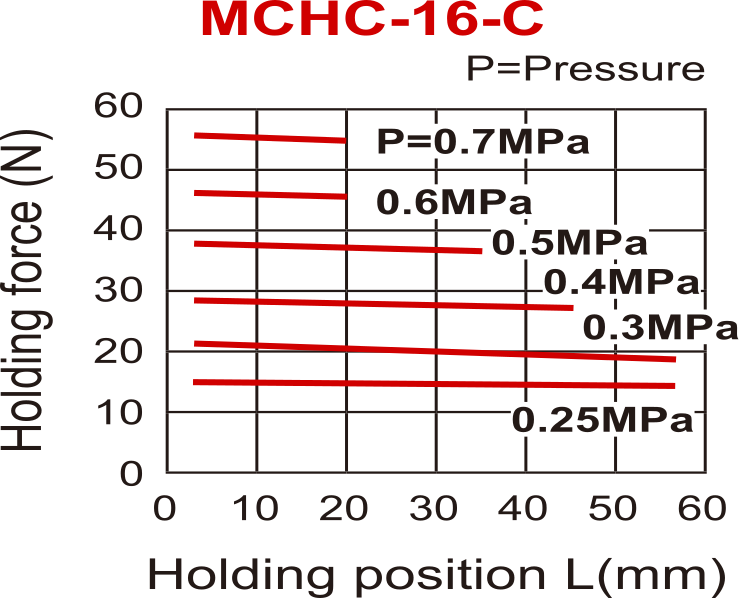

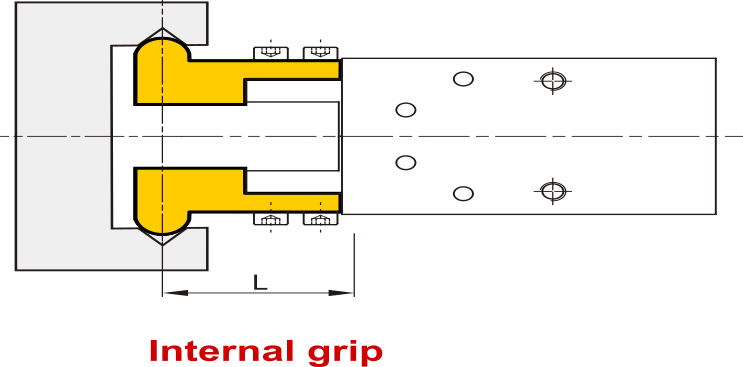

Dieser pneumatische Zweibacken-Parallelgreifer von Mindman kann für Pick-and-Place-Operationen verwendet werden. Die Greiferfinger/-backen können sich 6 mm von ihrem Ausgangspunkt entfernen. Dieser einfachwirkende (normalerweise geschlossene) Greifer hat einen Luftanschluss und handhabt Gegenstände mit einem Innengriff. Die effektive Kraft für die innere Betätigung beträgt 38 N (8.54 lbf). Die effektive Kraft wird für jede Greiferbacke bei 5 bar und einem Hebelarm von 20 mm berechnet.
Der interne Luftzylinder hat eine Bohrung von 16 mm. Er hat einen Betriebsdruck von 2,5 bis 7 bar (36,25 bis 101,5 psi) und eine maximale Betriebsfrequenz von 180 Zyklen/min. Die Luftanschlüsse haben eine Größe von M5×0,8.
Der Greifer hat einen Edelstahlkolben mit Aluminiumabdeckungen auf der Vorder- und Rückseite und eine Dichtung aus NBR, wodurch er langlebig ist und in einem Temperaturbereich von -10 bis 60°C (14 bis 140°F) arbeiten kann.
Die Backen sind aus rostfreiem Stahl gefertigt und haben ein schmales Seitengewinde zur Befestigung der Finger. Die Finger sind mit Durchgangslöchern versehen, die es Ihnen ermöglichen, ein zusätzliches kundenspezifisches Greiferdesign zu montieren, das für Ihre Anwendung optimiert ist. Es wird empfohlen, leichte Finger mit geringer Trägheit zu konstruieren. Dadurch werden Erschütterungen an den Hubenden begrenzt. Wenn die Backengeschwindigkeit oder Stöße ein Problem darstellen, kann ein Durchflussregelventil zur Begrenzung der Backengeschwindigkeit eingesetzt werden. Verwenden Sie die benutzerfreundliche Anleitung von Mindman (siehe Abschnitt Download), um die erforderliche Kraft zu berechnen.
Der Kolben ist serienmäßig mit einem Magnetring ausgestattet, der den Einsatz eines magnetischen Positionssensors ermöglicht. Der Positionssensor wird in die Gehäusenuten geschoben und mit einer Stellschraube gesichert.
Vorteile:
- Parallelgreifer sind einfacher zu entwerfen und zu programmieren als Winkelgreifer, da sie nur eine Bewegungsachse haben
- Parallelgreifer sind in der Regel genauer als Winkelgreifer
- Es verfügt über drei Montageschnittstellen, die Flexibilität und viele Gestaltungsmöglichkeiten bieten
- Geeignet für einen magnetischen Positionssensor dank des Magnetkolbens
- Die Wiederholgenauigkeit beträgt ±0,01 mm
- Enthält Stiftlöcher auf der unteren Montagefläche für eine genaue Wiederanbringung
- Hochwertiges und präzises Design mit linearer Kugellagerführung und Spannsatz aus martensitischem Edelstahl
- Ein kundenspezifisches Fingerdesign kann einfach an der Backe angebracht werden und die aktuellen Finger ersetzen, um Ihr Werkstück optimal zu greifen
Nachteile:
- Nur für Innengriffe, für Außengriffe wählen Sie einen federoffenen oder doppeltwirkenden Griff
- Kann nicht in frostigen Umgebungen betrieben werden
MCHC-Reihe
Die pneumatischen Greifer von MCHC sind hochpräzise Pick-and-Place-Geräte. Sie haben eine parallele Konstruktion mit zwei Backen. Sie sind in doppelt oder einfach wirkender Ausführung erhältlich. Der Zylinderdurchmesser beträgt 12-32 mm. Die Backe kann sich bis zu 16 mm bewegen. Der Greifer liefert eine effektive Kraft von bis zu 175 N bei 5 bar (39,3 lbf @ 72,5 psi). Der Betriebsdruck beträgt 1,5 bis 7 bar (21,8 bis 101,5 psi) und die maximale Betriebsfrequenz beträgt 180 Zyklen/min. Sie haben Backen aus rostfreiem Stahl und einen Kolben aus rostfreiem Stahl, ein Gehäuse aus eloxiertem Aluminium mit eingelassenen Sensornuten. Die Dichtung ist aus NBR gefertigt. Der Temperaturbereich reicht von -10 bis 60°C (14 bis 140°F). Die drei Montageschnittstellen auf verschiedenen Seiten ermöglichen eine flexible Installation. Er hat M3x0,5 oder M5x0,8 Luftanschlüsse für den Anschluss eines Pneumatikschlauchs.
