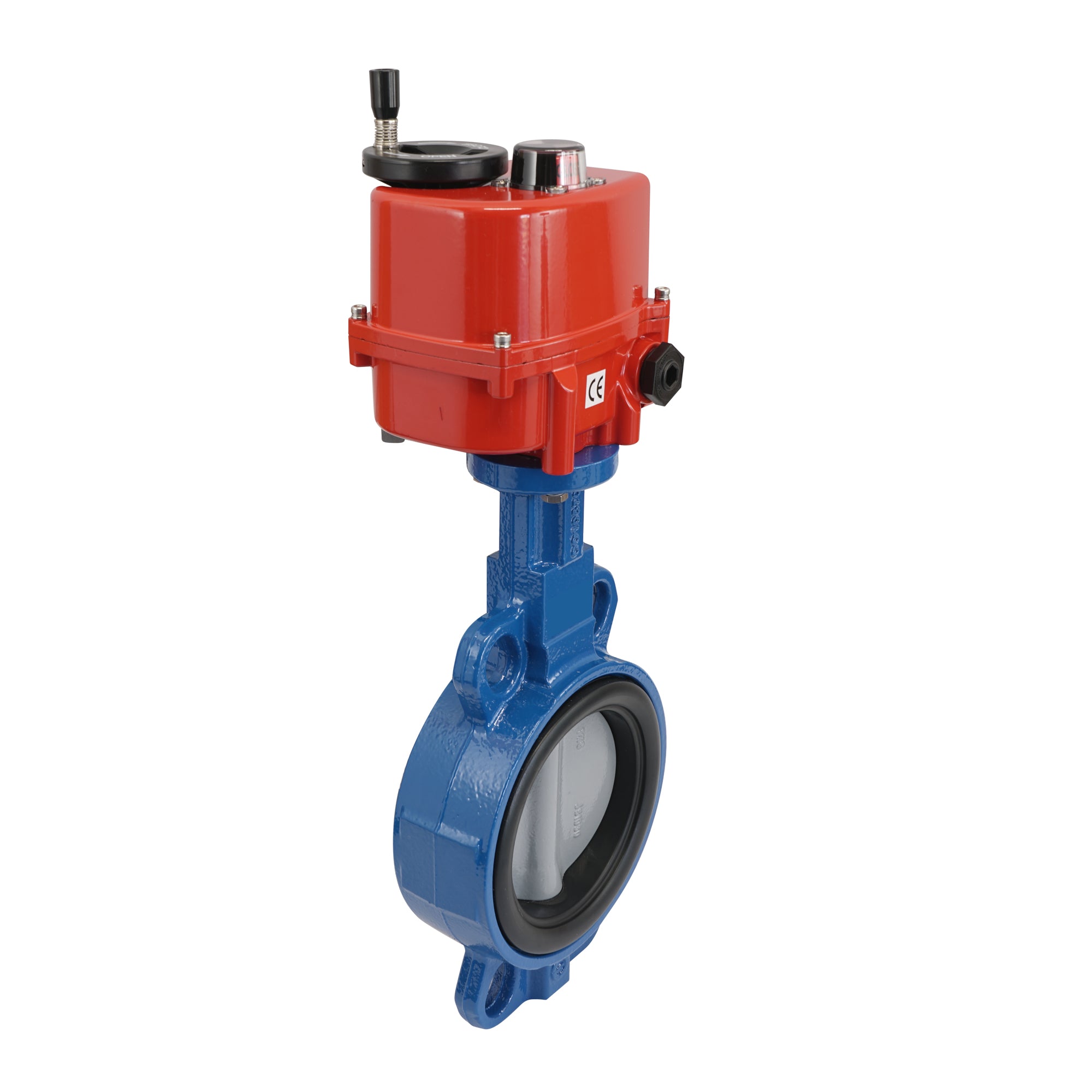

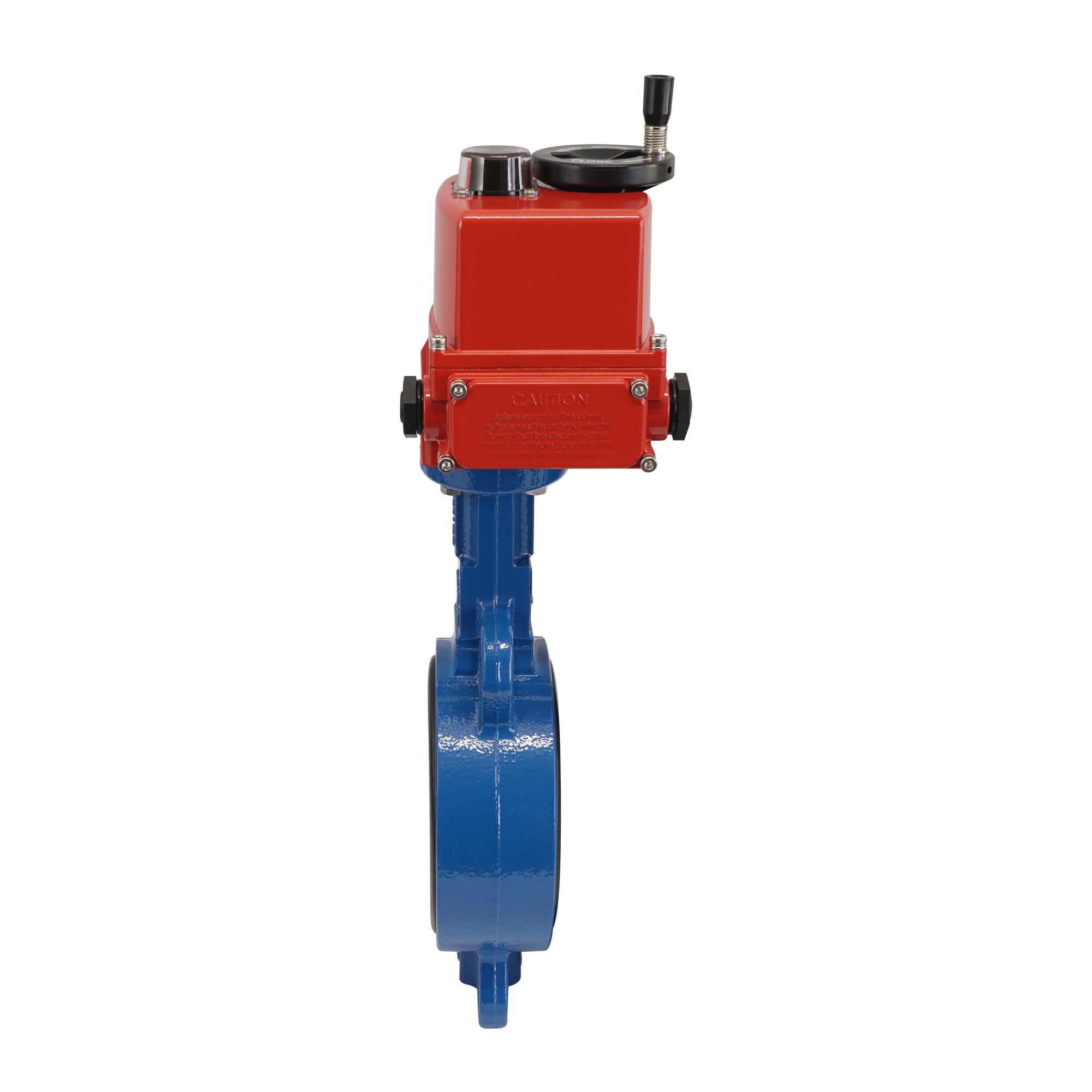

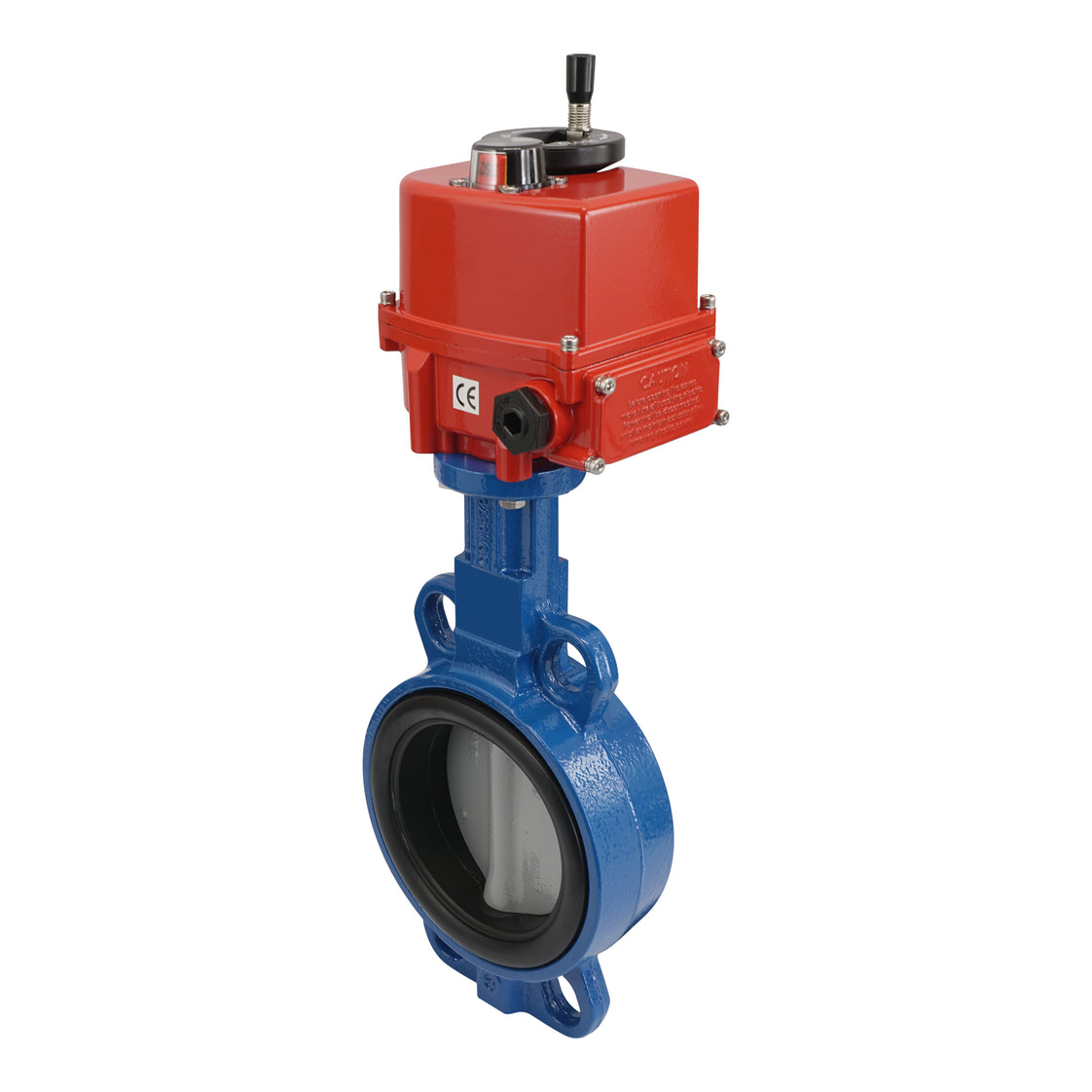

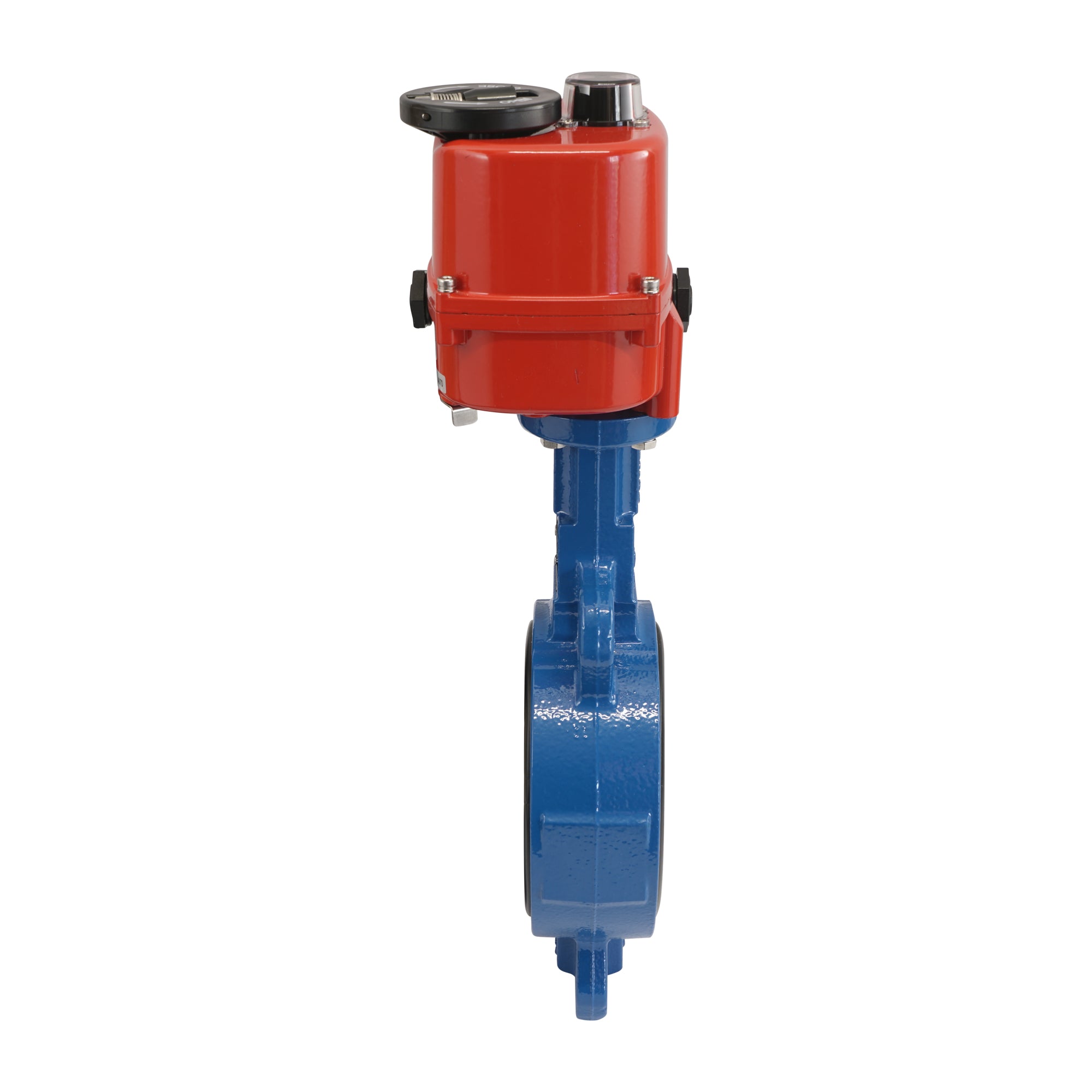

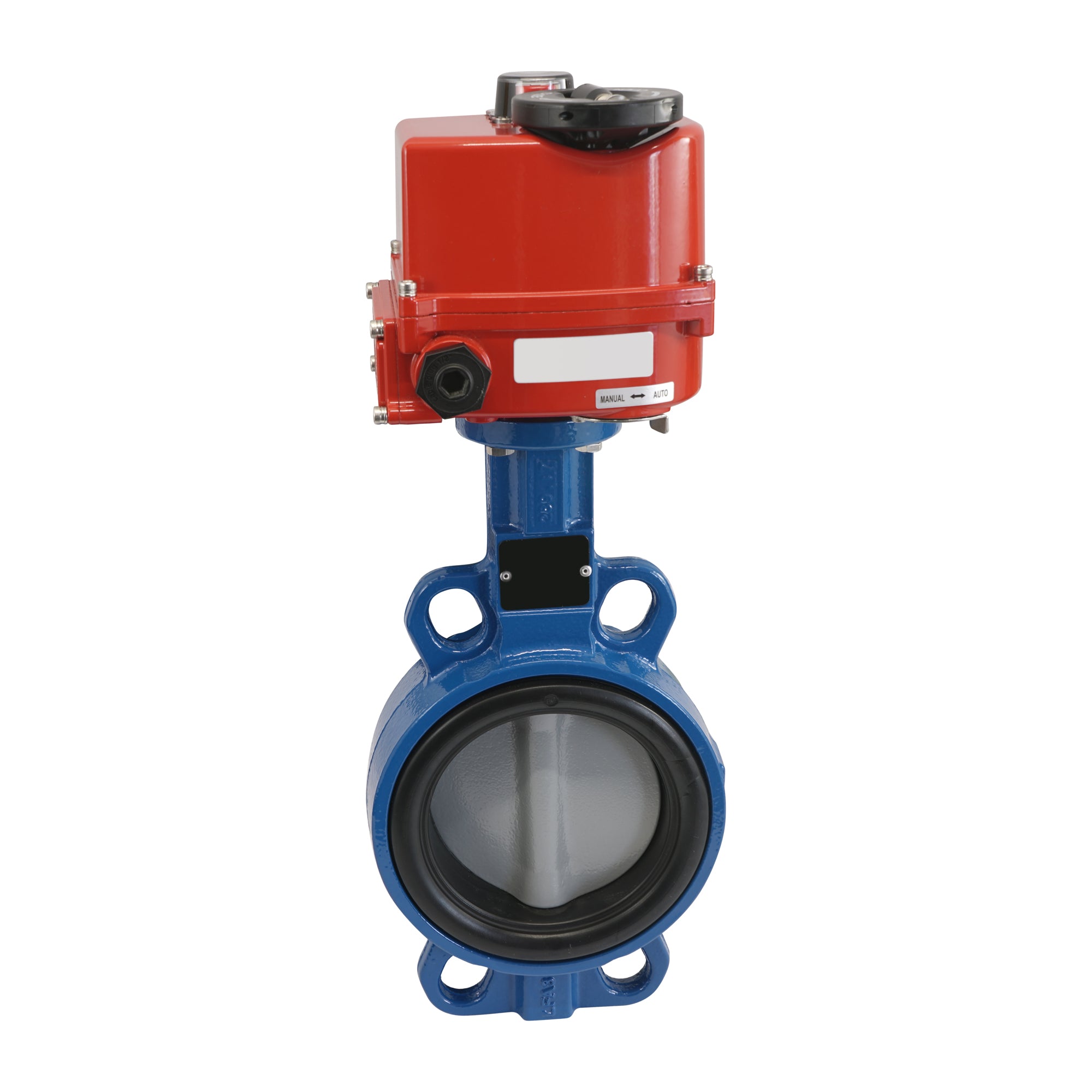

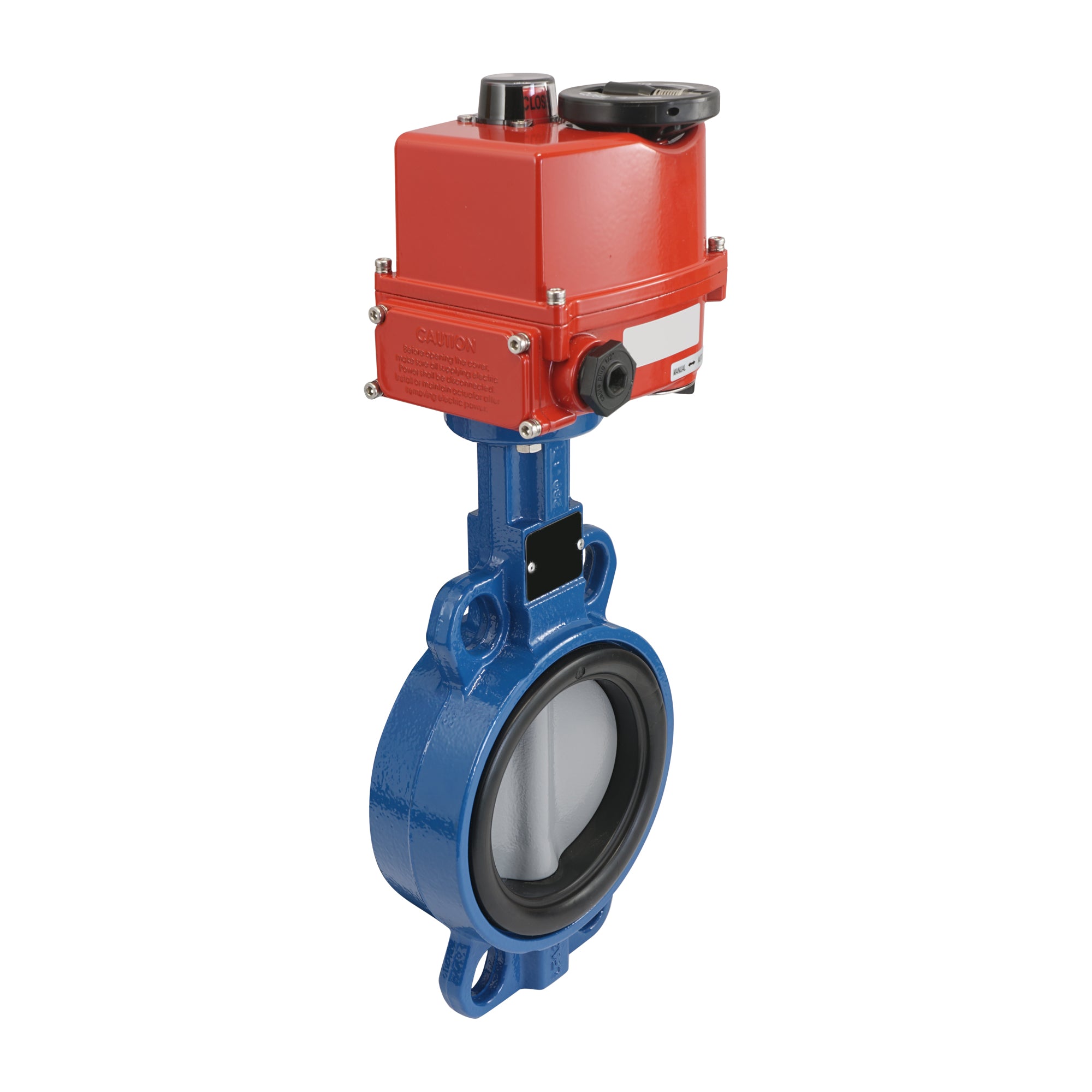

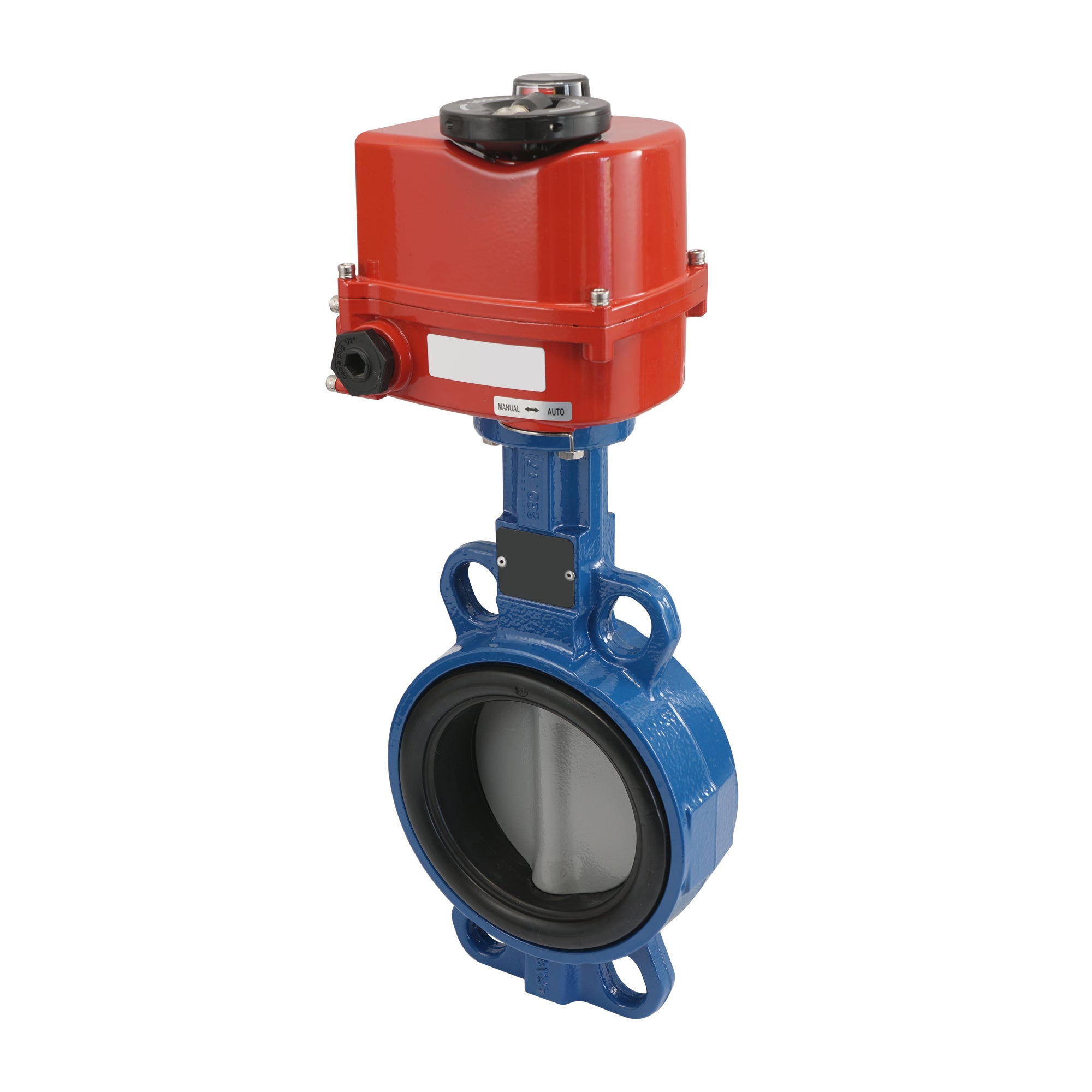

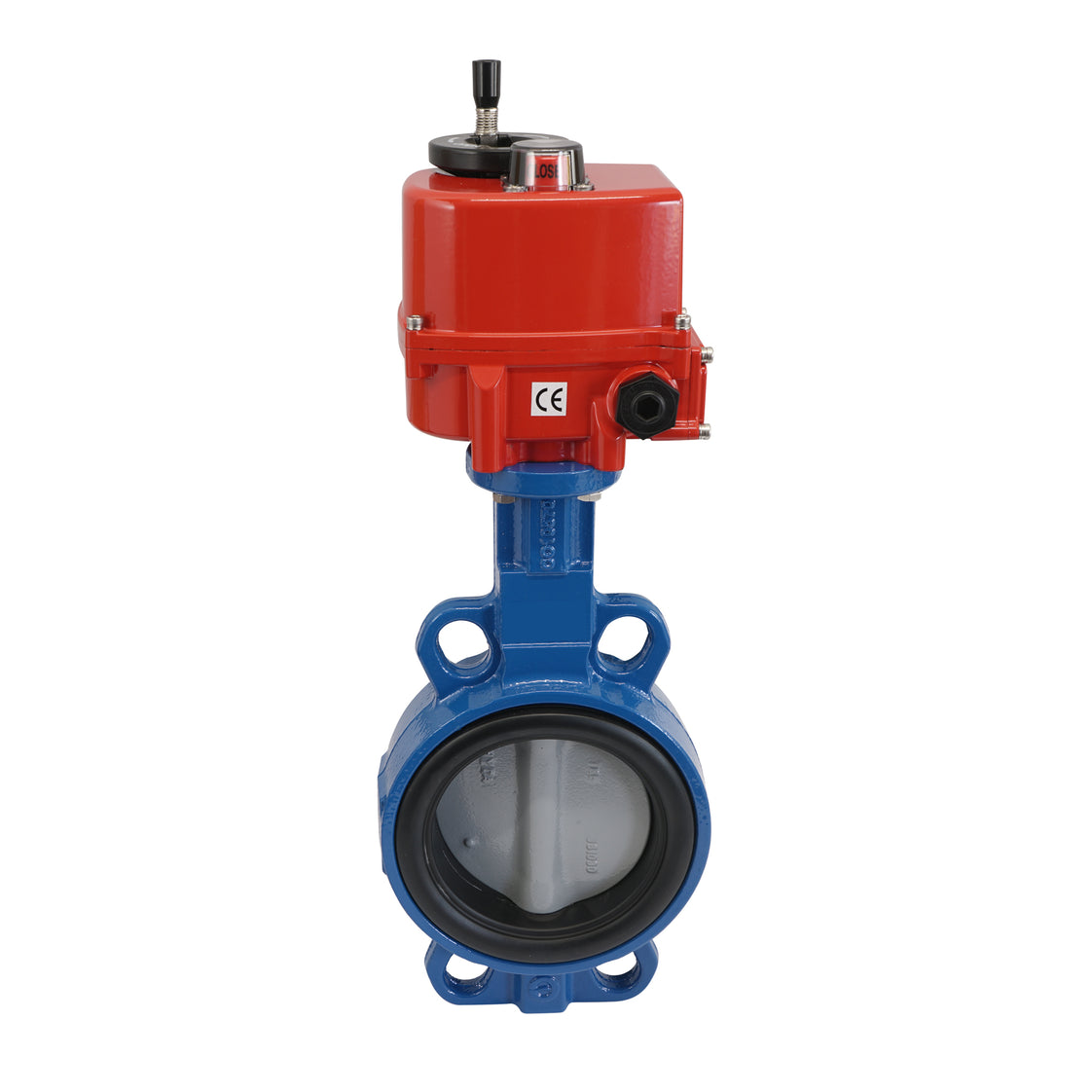

DN100 (4 Zoll) 100-240 V AC ein/aus elektrisch Gusseisen A-H Absperrklappe Zwischenflansch EPDM

Dieser elektrische Antrieb wird in Kombination mit einer Absperrklappe angeboten. Er kann das Ventil innerhalb von 13 Sekunden von 0-90 Grad drehen. Er benötigt eine Versorgungsspannung von 100-240 V AC, hat eine Einschaltdauer von S2 und verfügt über eine optische Positionsanzeige auf der Oberseite des Geräts, um die Ventilposition deutlich zu erkennen. Der Antrieb wird über den Flansch ISO 5211 F03, F05 oder F07 auf die Armatur montiert. Die Absperrklappe hat einen Zwischenflansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 100 (4 Zoll) und ist für ungefährliche Medien bis 16 bar ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat . Die EPDM-Dichtung im Ventil ermöglicht einen Temperaturbereich von -10°C bis 110°C. Der Aktuator hat ein robustes, kompaktes Gusseisengehäuse (pulverbeschichtet) und ist staub- und feuchtigkeitsbeständig (IP67-zertifiziert), vorausgesetzt, dass ein richtig dimensioniertes Kabel korrekt installiert ist.

Pros:

• Keine Gefahr von Wasserschlägen aufgrund des langsamen Schließens (13 s).
• Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden.
• Er verbraucht nur während der Bewegung Energie und nicht, um das Öffnen oder Schließen aufrechtzuerhalten.
• Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt.
• Er hat eine geringe Baulänge für einen Durchmesser von DN 100 (4 Zoll) im Vergleich zu einem Kugelhahn mit demselben Durchmesser.
• Es kann für eine breite Palette von Flüssigkeiten und Gasen verwendet werden.
• Geeignet für viskose Medien.

Nachteile

• Bei einem Stromausfall kann das Gerät nicht aus der Ferne bedient werden. Es gibt jedoch eine manuelle Überschreibungsfunktion.
• Im Vergleich zu Kugelhähnen hat das Ventil aufgrund der Scheibe keinen völlig ungehinderten Durchflussweg.
• Kann nur mit Zwischenflansch montiert werden, der nicht am Ende einer Leitung verwendet werden kann.

Baureihe AG-550-A

BFL

Die Absperrklappen der Serie BFL sind eine hervorragende, kostengünstige Lösung für den Ein- und Ausschaltbetrieb sowie für die Modulation des Durchflusses. Sie werden entweder durch einen Druckhebel mit Arretierung oder ein Handzahnrad manuell betätigt und sind leicht zu bedienen. Geeignet für Drücke von 4 - 16 bar, je nach Durchmessergröße (25 - 300 mm), Medium und Materialkombination. Entfernen Sie den Quetschhebel oder das Handrad, um einen ISO 5211-Flansch (Größe F05 bis F12) herzustellen. Er hat eine geringe konstruktive Länge im Verhältnis zum Durchmesser und kann mit einem Laschenflansch oder Zwischenflansch montiert werden. Darüber hinaus gibt es eine große Auswahl an Gehäuse-, Scheiben- und Dichtungsmaterialien für diese Absperrklappen. Sie können sowohl für Flüssigkeiten als auch für Gase in Anwendungen mit einem großen Temperaturbereich eingesetzt werden. Einige Modelle können auch für Trinkwasser verwendet werden (DVGW-Zulassung).

AG5 Aktuator

Die AG5 elektrischen Ventilantriebe von JP Fluid Control bieten eine umfangreiche Liste von Standardfunktionen, die eine Sicherheitsüberbrückung gegen Schäden durch Überdrehmoment und eine manuelle Überbrückung beinhalten. Stellantriebe sind auch mit verschiedenen Optionen erhältlich, wie z. B. modulierend, genannt DPS (Digital Positioning System). Die Serie hat einen Betriebsdrehmomentbereich zwischen 40-50 Nm. Der Regelantrieb AG5 DPS kann mit 4-20 mA, 0-10V oder 2-10V angesteuert werden.

Ersatzteile

Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.

Drosselklappe BFLW-100-16-BBA-H
Betätigungselement: AG-550-A

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
