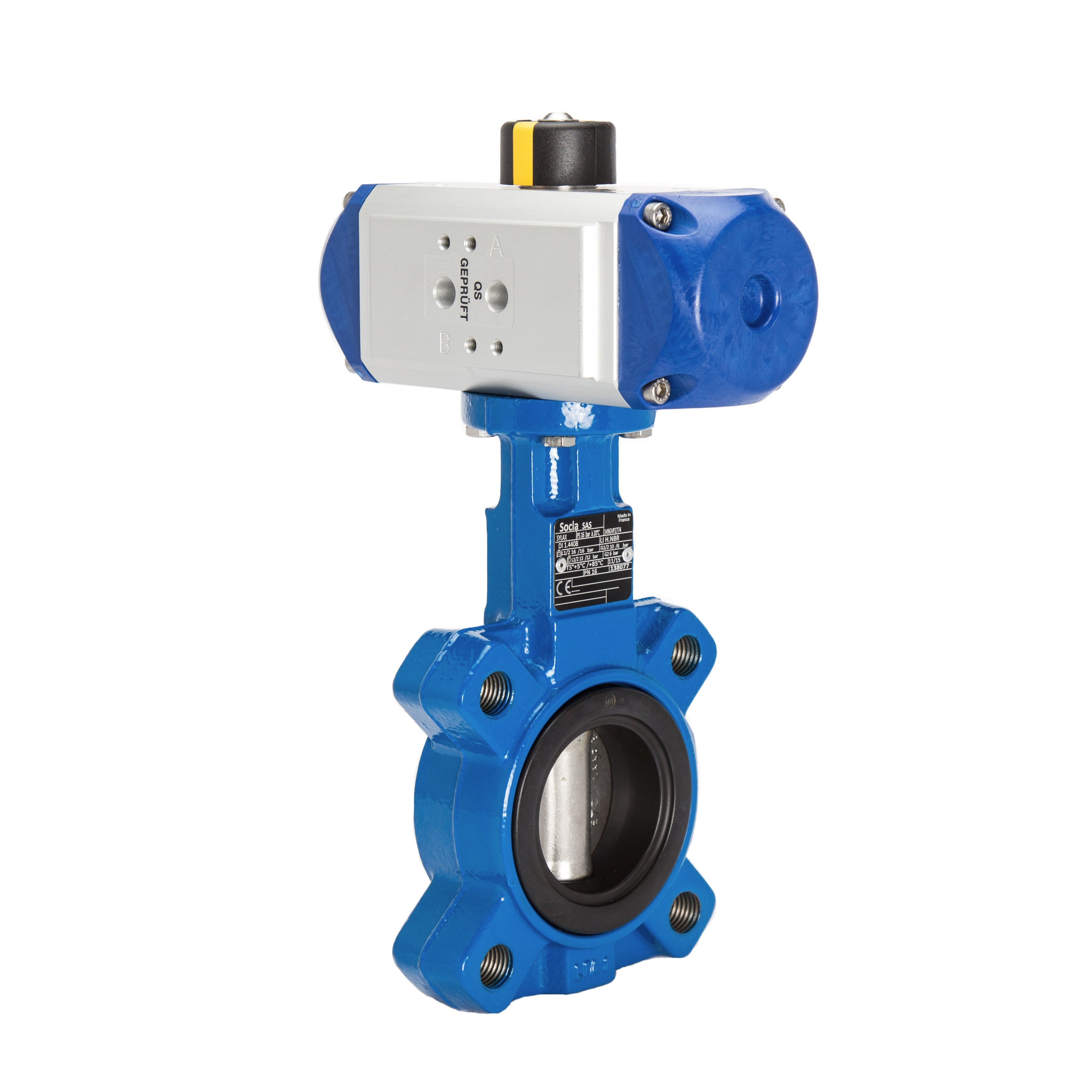

DN100 (4 Zoll) Lug Pneumatische Absperrklappe GG25-GGG40 polyamidbeschichtet-EPDM Doppeltwirkend - BFLL

Diese pneumatisch gesteuerte Absperrklappe ermöglicht einen höheren Automatisierungsgrad Ihres Systems im Vergleich zu einer manuell gesteuerten Klappe. Die Absperrklappe hat einen Durchmesser von 100 mm (4 Zoll) und ist für Flüssigkeiten und Gase von -10 bis 110°C geeignet. Der pneumatische Antrieb kann ein Drehmoment von 98,6 Nm bei 8 bar erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Die Absperrklappe ist mit einer Anschlussfahne ausgestattet, um sie an die medienführenden Rohrleitungen/Schläuche anzuschließen. Der Antrieb ist doppeltwirkend und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein eloxiertes Aluminiumgehäuse und entweder einen Aluminiumdeckel, während die Absperrklappe ein Gussgehäuse, eine Gussscheibe und eine EPDM-Dichtung hat. Der maximale Mediendruck beträgt 12 bar. Namur VDI/VDE 3845 Anschlusspunkte sind bereits am Stellantrieb vorhanden, um ein 1/4" Namur-Magnetventil direkt auf den Stellantrieb zu montieren. Oder schließen Sie einen Luftschlauch an, indem Sie den G 1/4" verwenden.  Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Stellantrieb wird über den Flansch ISO 5211 F07 (14 mm) auf die Absperrklappe montiert. Die Baugruppe ist ATEX-zertifiziert (II 2G Ex d C) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Vorteile:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
• ATEX (II 2G Ex d C) zertifiziert für explosive Umgebungen.
• Geringere Investitionskosten als bei einer elektrischen Version.
• Schnelles Öffnen/Schließen
• Doppeltwirkende Antriebe ermöglichen eine bessere Kontrolle als einfachwirkende Antriebe.
• Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile:

• Doppeltwirkende Antriebe verbrauchen mehr Druckluft als einfachwirkende Antriebe.
• Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

BFL - PAL-Reihe

BFL

Die Absperrklappen der Serie BFL sind eine hervorragende, kostengünstige Lösung für den Ein- und Ausschaltbetrieb sowie für die Modulation des Durchflusses. Sie werden entweder über einen Druckhebel mit Arretierung oder über ein Handzahnrad manuell betätigt und sind leicht zu bedienen. Geeignet für Drücke von 4 - 16 bar, je nach Durchmessergröße (25 - 300 mm), Medium und Materialkombination. Entfernen Sie den Quetschhebel oder das Handrad, um einen ISO 5211-Flansch (Größe F05 bis F12) herzustellen. Er hat eine geringe konstruktive Länge im Verhältnis zum Durchmesser und kann mit einem Laschenflansch oder Zwischenflansch montiert werden. Es gibt auch eine große Auswahl an Gehäuse-, Scheiben- und Dichtungswerkstoffen für diese Klappen. Sie können sowohl für Flüssigkeiten als auch für Gase in Anwendungen mit einem großen Temperaturbereich eingesetzt werden. Einige Modelle können auch für Trinkwasser verwendet werden (DVGW-Zulassung).

PAL

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Stellantriebe sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (II 2G Ex d C) für explosionsgefährdete Umgebungen geeignet.

Ersatzteile

Drosselklappe: BFLL-100-12-AAA

Actuator: PALD-012-07-14

Hinweis: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
