DN20 PN40 3-teiliger geflanschter 2-Wege Edelstahl-Kugelhahn mit modulierendem elektrischem Antrieb 24 V AC/DC

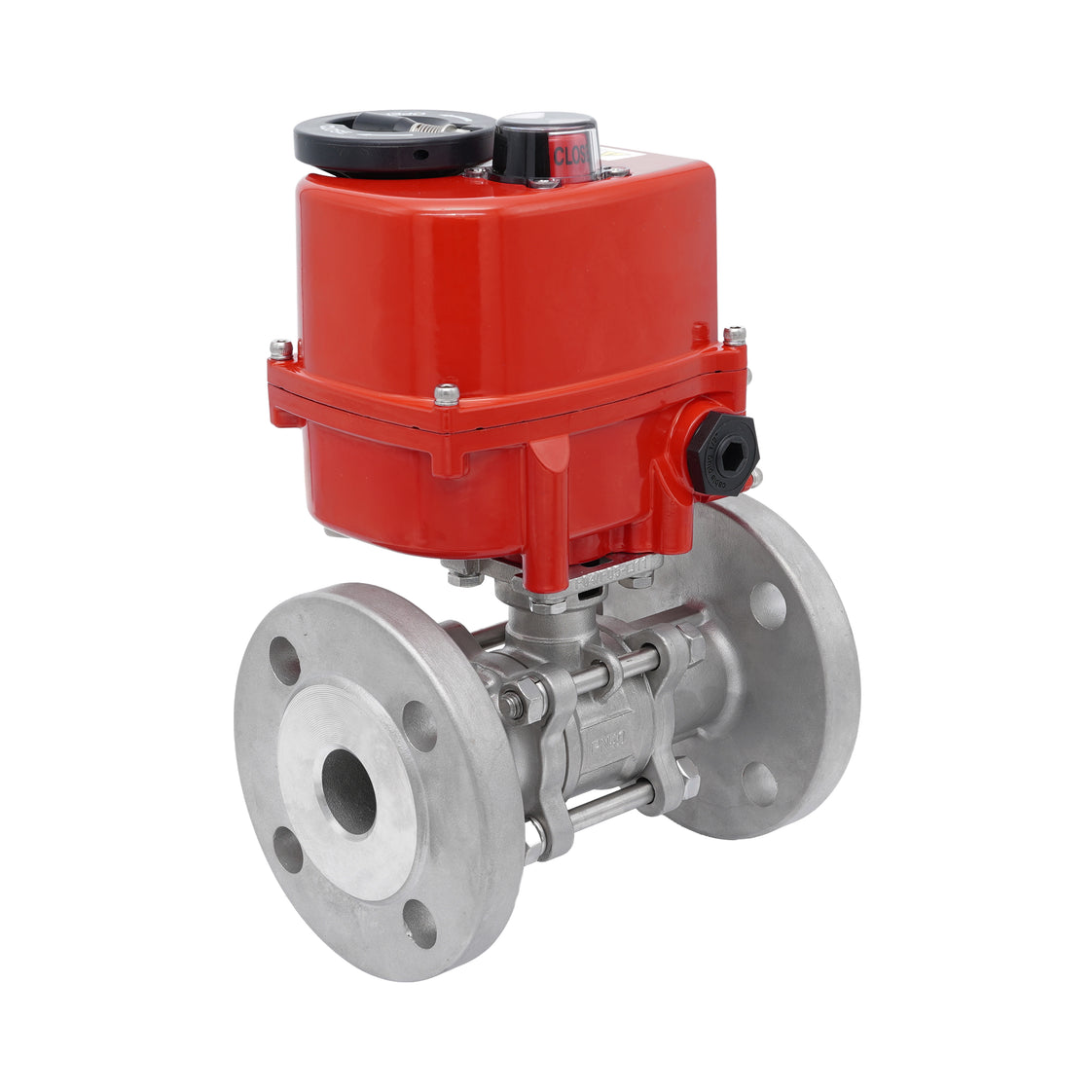

Dieser modulierende elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 3-teiligen 2-Wege Flansch-Kugelhahn angeboten. Er kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Anlaufdrehmoment, bitte beachten Sie das Handbuch) in 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauergrad von S2 und verfügt über einen visuellen Stellungsanzeiger auf der Oberseite des Geräts, um die Ventilstellung klar anzuzeigen. Als modulierender Antrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das das Ventil überall zwischen 0-90 Grad positionieren kann. Für die Positionierung ist ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) erforderlich.
Das Ventil verfügt über eine Bohrungsgröße von 20 mm und DN20 Flanschanschlüsse. Es ist geeignet für Medientemperaturen von -29°C bis 160°C (-20°F bis 320°F). Das Ventil kann Drücke von bis zu 40 bar bei 20°C (579 psi bei 68°F) handhaben. Das Ventilgehäuse und die Kugel sind aus Edelstahl 1.4408 mit PTFE-Dichtung gefertigt, was es für verschiedene aggressive und korrosive Medien geeignet macht. Der Kv-Wert beträgt 48 m3/h (Cv = 55.5 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Mit dem langlebigen Polyamid (PA) Gehäuse des Antriebs bietet es einen Schutzgrad von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).
Bitte lesen Sie vor dem Anschluss des Antriebs die Bedienungsanleitung sorgfältig.
- Regulärer Preis
- €749,90
- Regulärer Preis
- €630,17
Beschreibung
Dieser modulierende elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 3-teiligen 2-Wege Flansch-Kugelhahn angeboten. Er kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Anlaufdrehmoment, bitte beachten Sie das Handbuch) in 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauergrad von S2 und verfügt über einen visuellen Stellungsanzeiger auf der Oberseite des Geräts, um die Ventilstellung klar anzuzeigen. Als modulierender Antrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das das Ventil überall zwischen 0-90 Grad positionieren kann. Für die Positionierung ist ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) erforderlich.
Das Ventil verfügt über eine Bohrungsgröße von 20 mm und DN20 Flanschanschlüsse. Es ist geeignet für Medientemperaturen von -29°C bis 160°C (-20°F bis 320°F). Das Ventil kann Drücke von bis zu 40 bar bei 20°C (579 psi bei 68°F) handhaben. Das Ventilgehäuse und die Kugel sind aus Edelstahl 1.4408 mit PTFE-Dichtung gefertigt, was es für verschiedene aggressive und korrosive Medien geeignet macht. Der Kv-Wert beträgt 48 m3/h (Cv = 55.5 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Mit dem langlebigen Polyamid (PA) Gehäuse des Antriebs bietet es einen Schutzgrad von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).
Bitte lesen Sie vor dem Anschluss des Antriebs die Bedienungsanleitung sorgfältig.
Vorteile:
- Es handelt sich um einen modulierenden Antrieb mit digitalem Positioniersystem (DPS), um das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 4-20 mA zu positionieren.
- Er verfügt über ein robustes IP67Gehäuse.
- Er hat einen klaren mechanischen Stellungsanzeiger, um den Ventilzustand zu sehen.
- Geeignet für aggressive Medien aufgrund des Gehäuses und der Kugel aus 316 Edelstahl (1.4408/CF8M)
- Maximaler Druck von bis zu 40 bar bei 20°C (579 psi bei 68°F)
Nachteile:
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Betriebsdrehzahl langsamer.
Anwendungen
Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und geeignet für verschiedene aggressive und korrosive Medien. Der maximale Druck bei Raumtemperatur beträgt 40 bar (579 psi), bei höheren Temperaturen verringert sich die maximal zulässige Temperatur. Der Temperaturbereich des Mediums liegt zwischen -29°C und 160°C (-20°F bis 320°F). Bei hohen Temperaturen wird empfohlen, das Ventil in einem belüfteten Bereich zu installieren. Die Installation des Ventils in einer feuchten Umgebung ist erlaubt, vorausgesetzt, alle Teile, wie ein geeignetes elektrisches Kabel, sind korrekt befestigt. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung, Wassermanagement.
Elektrischer Schaltplan
Befolgen Sie die Sicherheitsanweisungen und das Handbuch, bevor Sie mit der Installation beginnen.Der Antrieb verfügt über ein 10-poliges Verdrahtungssystem, das zwischen wesentlichen Stromversorgungs- und optionalen Rückmeldefunktionen aufgeteilt ist. Für den Basisbetrieb liefern die Anschlüsse 1, 2, und 3 eine Masse und eine 24V AC/DC Stromversorgung mit automatischer Spannungsdetektion. Die Anschlüsse 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Für die Fernüberwachung liefern die Anschlüsse 6 und 7 ein kontinuierliches Positionsrückmeldesignal, typischerweise 4-20 mA. An diese Rückmeldeanschlüsse darf niemals eine externe Spannung angelegt werden, um dauerhafte Schäden zu vermeiden. Schließlich verwenden die Anschlüsse 8, 9, und 10 eine gemeinsame Quelle, um diskrete "Offen"- oder "Geschlossen"-Statusbestätigungen über Endschalter bereitzustellen.
Elektrischer Schaltplan des AG-540-B-DPS Antriebs.
Montage
Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel sein. Verwenden Sie unser Fittings-Sortiment für die Verbindung zwischen Rohr und Ventil.
Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
