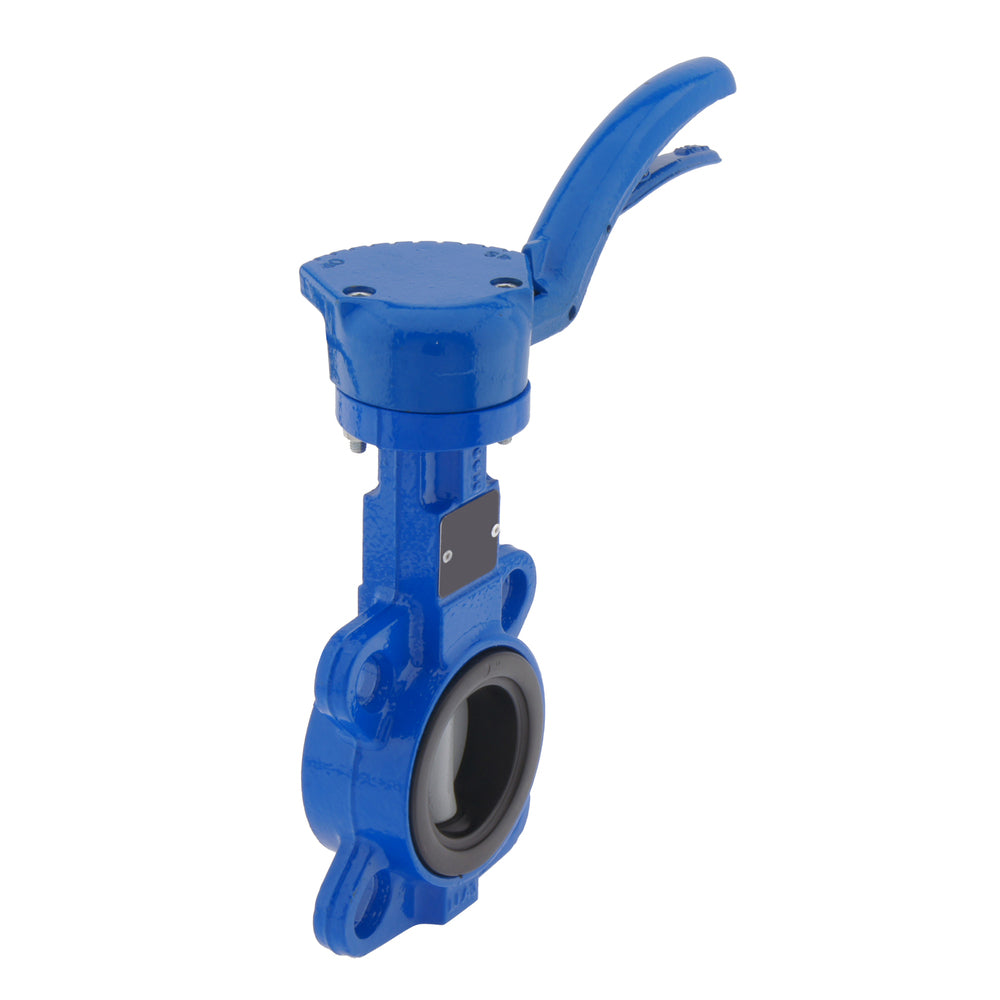

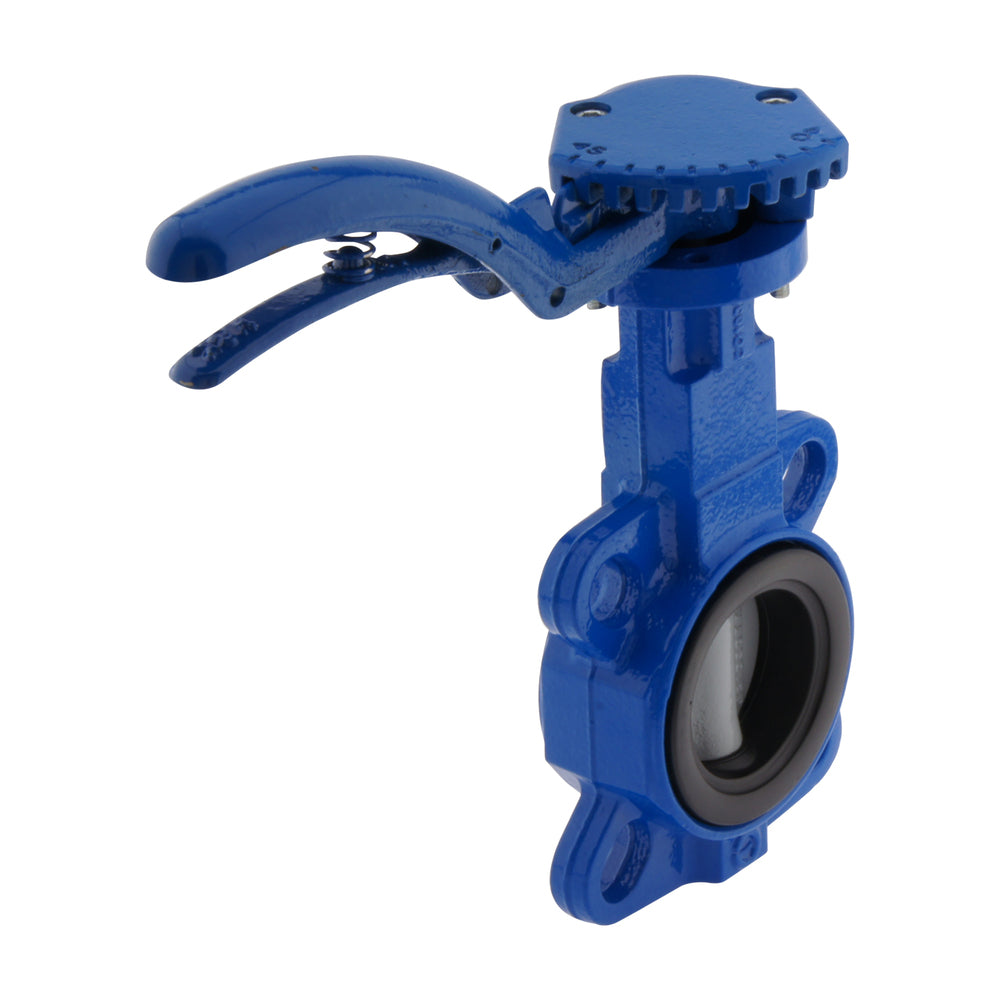

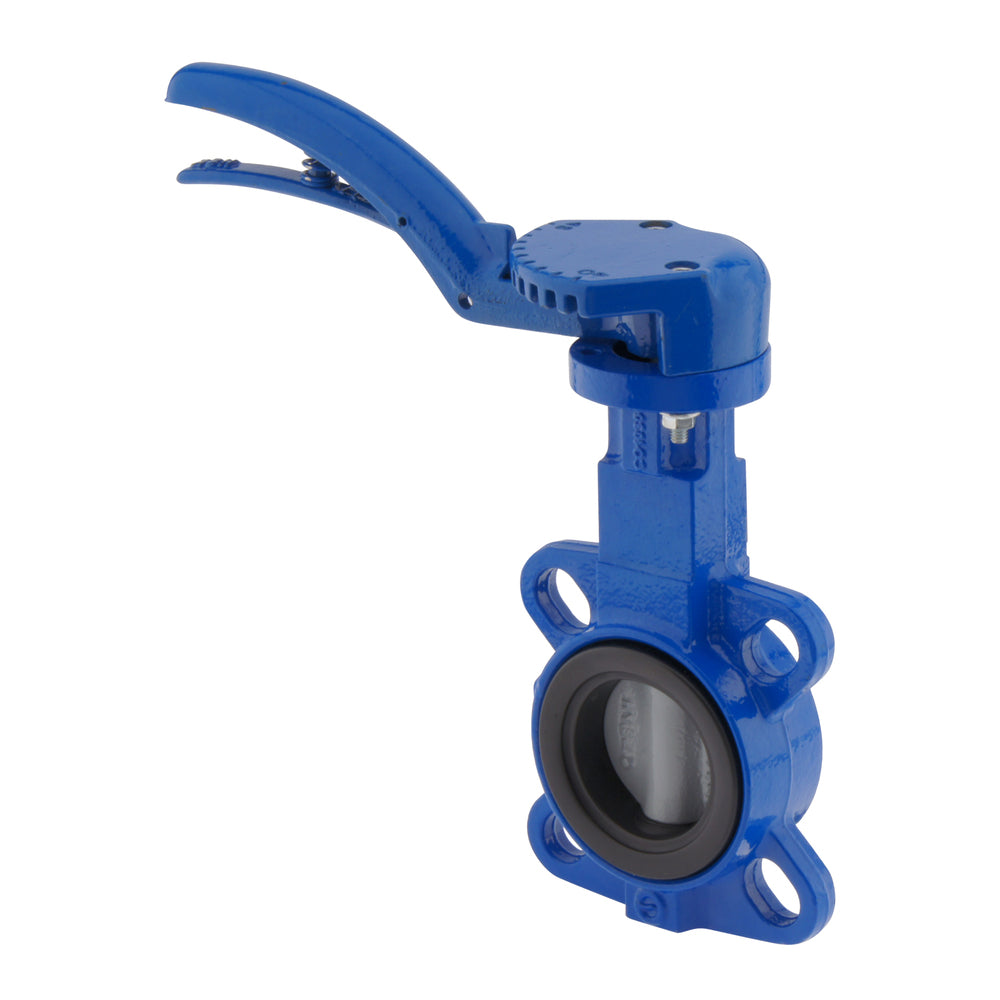

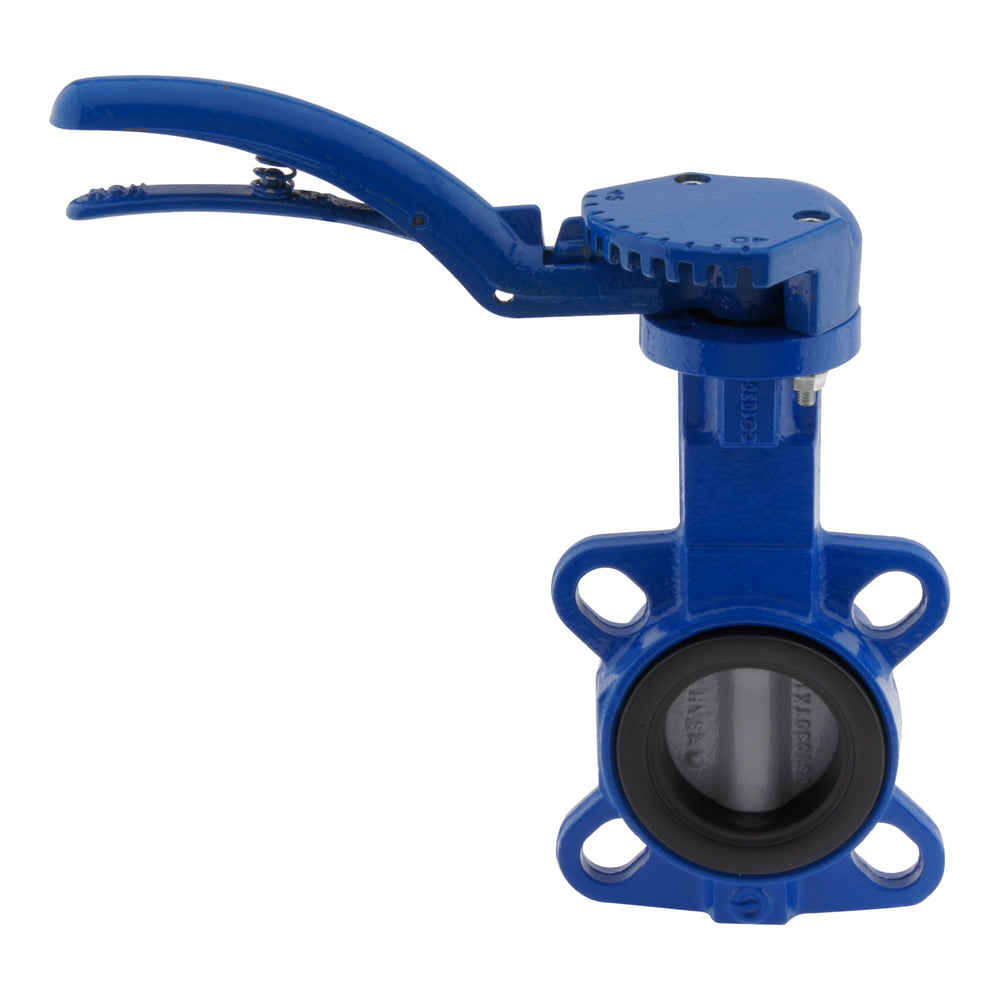

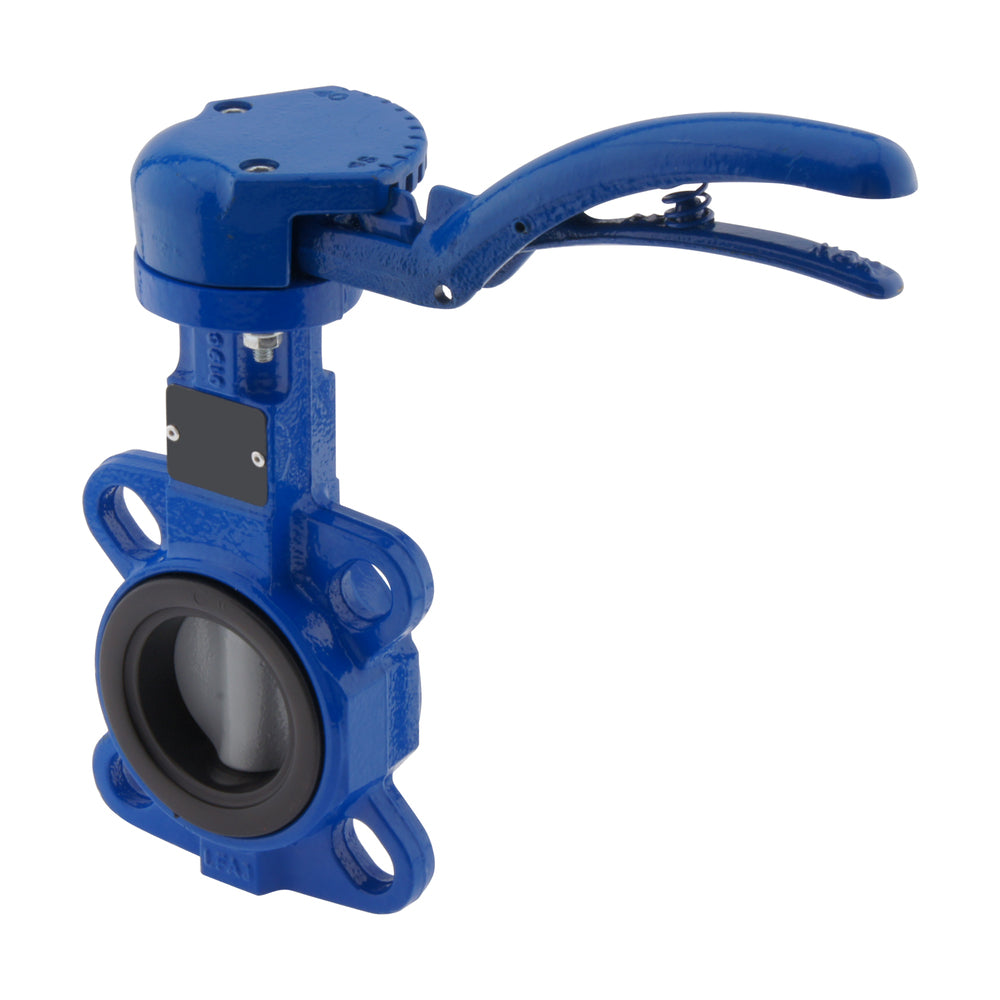

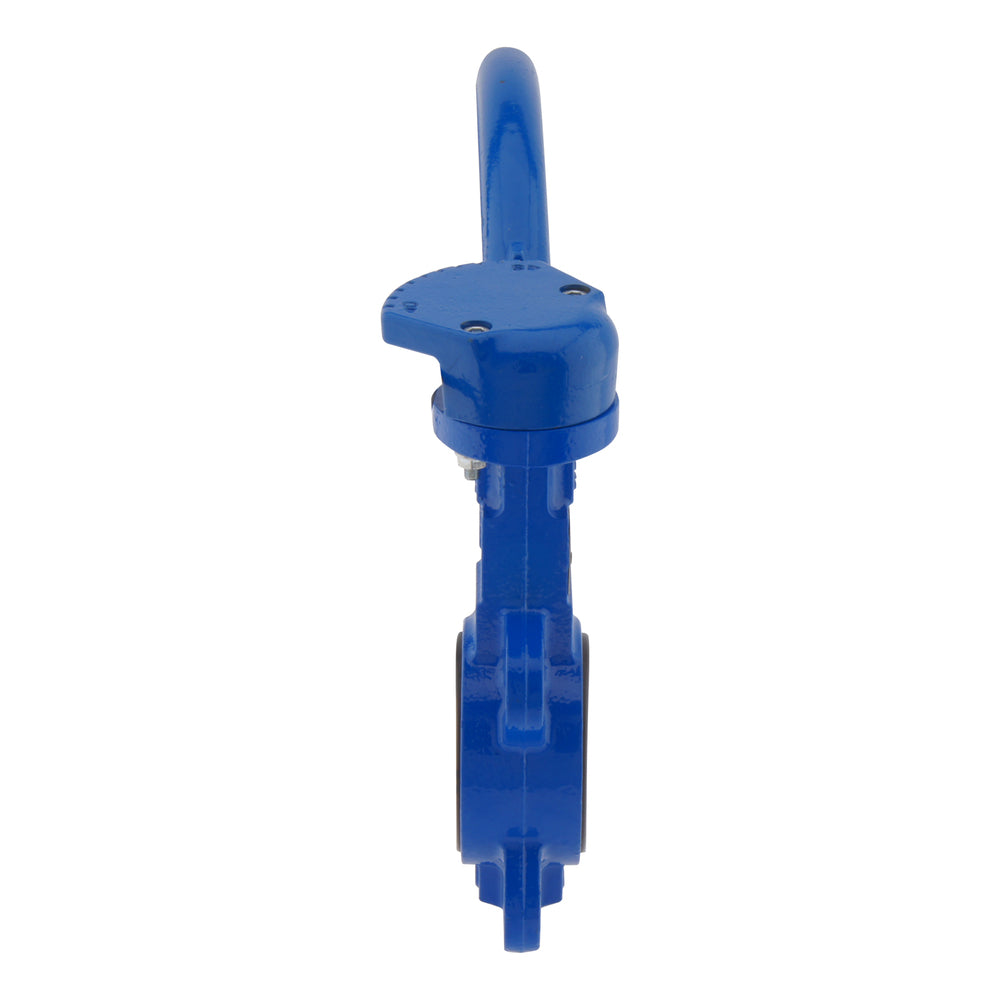

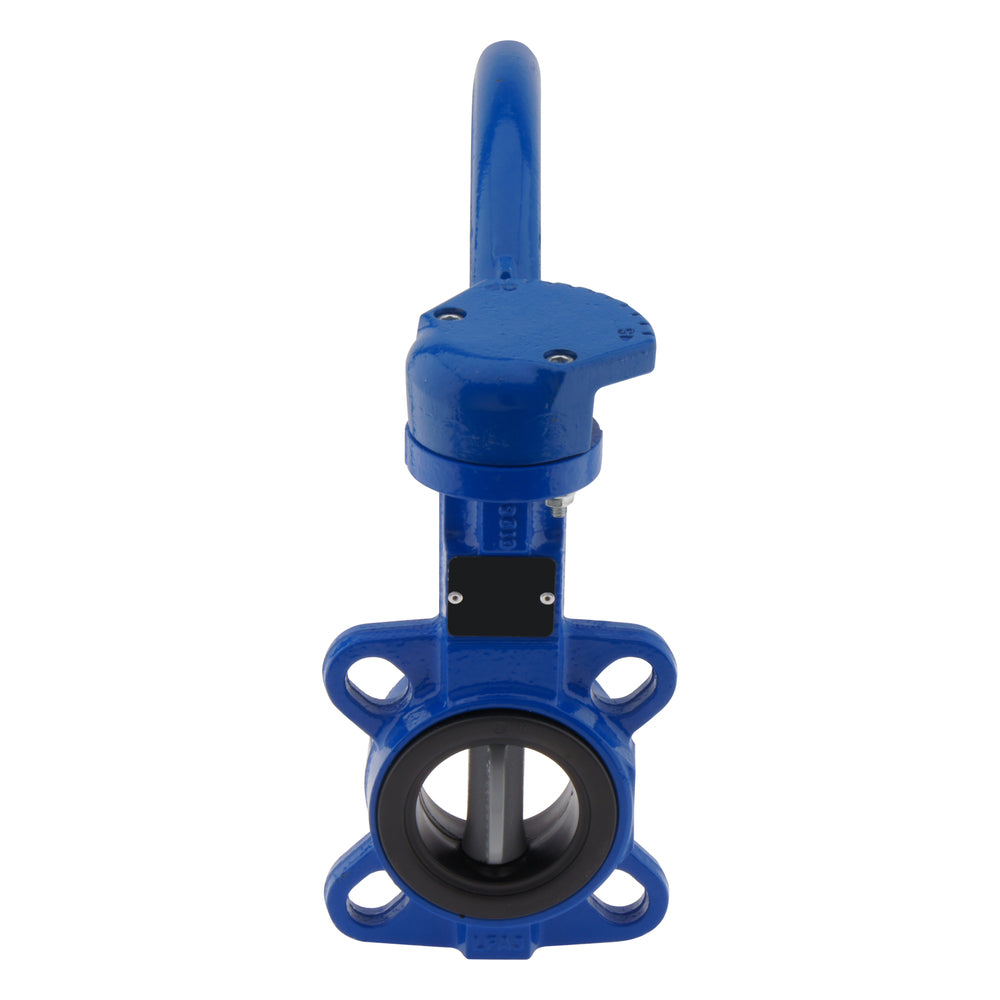

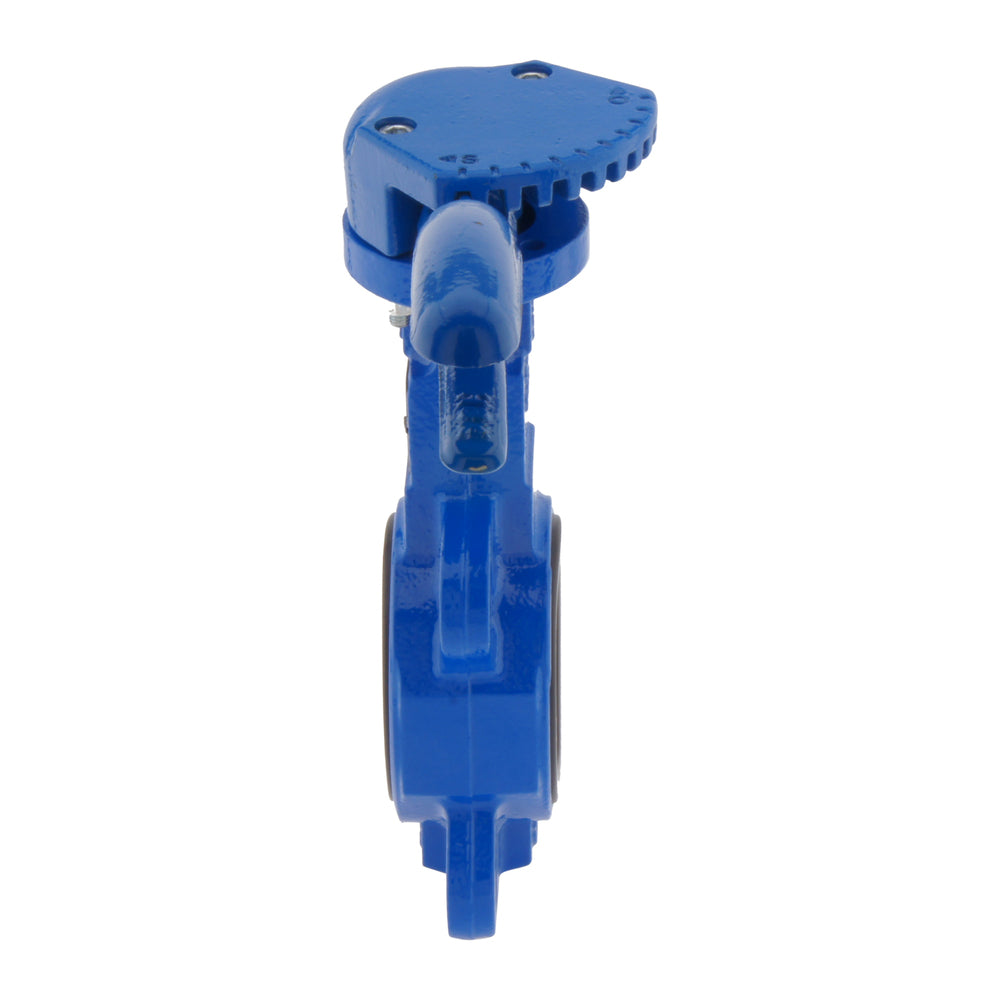

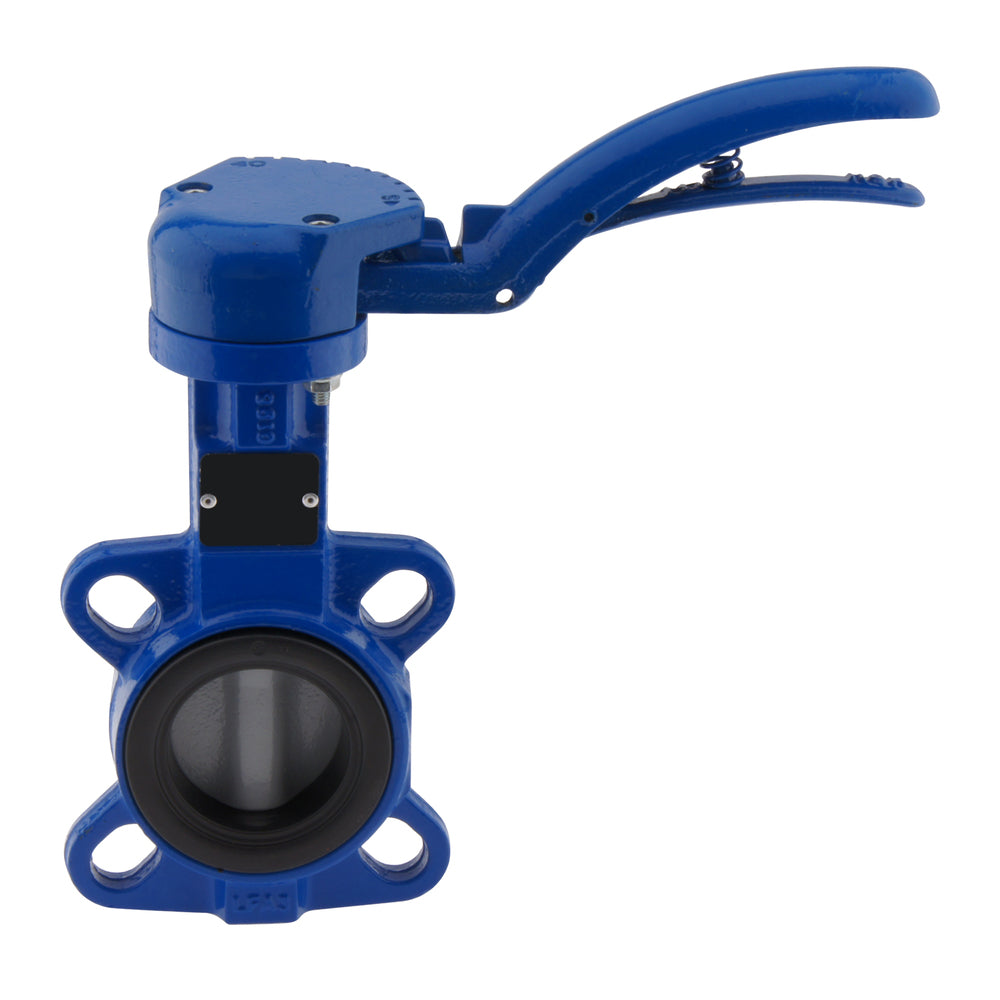

DN32 (1-1/4 Zoll) PN10 Zwischenflansch-Absperrklappe Edelstahl-Edelstahl-FKM
Hinweis: Dieses Produkt wird eingestellt und durch BFLW-32-10-BBC ersetzt
Absperrklappen sind Vierteldrehventile, die sich ideal für Ein/Aus- oder modulierende Durchflussoperationen eignen. Dieses Ventil ist für 10 bar ausgelegt und wird von Hand bedient, kann aber auch mit einem Stellantrieb (ISO 5211 F05) verwendet werden. Der Nenndurchmesser beträgt 32 mm (1 1/4 Zoll) und hat einen Zwischenflansch. Das Edelstahlgehäuse, die Edelstahlscheibe und die FKM-Dichtung machen ihn langlebig und ermöglichen eine Medientemperatur zwischen 5°C und 180°C.
Hinweis: Dieses Produkt wird eingestellt und durch BFLW-32-10-BBC ersetzt
Beschreibung
Absperrklappen sind Vierteldrehventile, die sich sowohl für den Ein- und Ausschaltbetrieb als auch für die Durchflussregelung eignen. Dieses Ventil ist für 10 bar ungefährliche Flüssigkeiten ausgelegt und wird mit einem Druckhebel betätigt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Der Nenndurchmesser beträgt 32 mm (1 1/4 Zoll) und wird mit einem Zwischenflansch an Ihrem System befestigt. Das Edelstahlgehäuse eignet sich für Die Edelstahlscheibe eignet sich für den Einsatz in Wasser, abrasiven Medien oder Lebensmitteln. Die FKM-Dichtung erlaubt einen Temperaturbereich von 5°C - 180°C.
Profis
- Die Handbedienung ermöglicht eine einfache und verständliche Bedienung.
- Relativ geringes Drehmoment zum Schalten der Position im Vergleich zu Kugelhähnen.
- Hoher Kv-Wert, da die Flüssigkeit in gerader Linie fließen kann.
- Er hat eine geringe Baulänge im Verhältnis zum Durchmesser von 32 mm (1 1/4 Zoll) im Vergleich zu einem Kugelhahn ähnlicher Größe.
- Es kann für eine breite Palette von Flüssigkeiten und Gasen verwendet werden.
- Geeignet für viskose Medien.

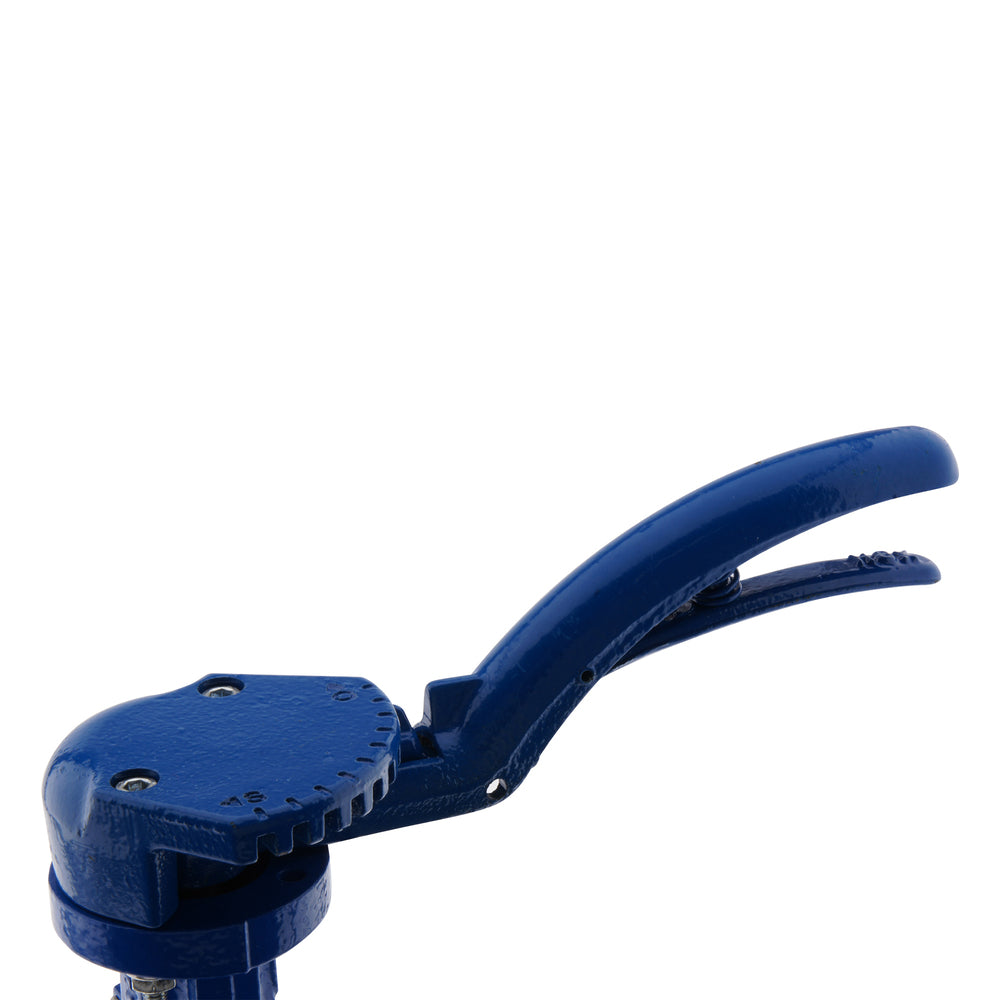

- Entfernen Sie den Quetschhebel, um dank des ISO 5211-Flansches einen Antrieb zu montieren.
Nachteile
- Im Vergleich zu Kugelhähnen ist der Durchflussweg aufgrund der Scheibe nicht vollständig frei.
- Kann nur mit Zwischenflansch montiert werden, der nicht am Ende einer Leitung verwendet werden kann.
BFL-Reihe
Die Absperrklappen der Serie BFL sind eine hervorragende, kostengünstige Lösung für den Ein- und Ausschaltbetrieb sowie für die Modulation des Durchflusses. Sie werden entweder über einen Druckhebel mit Arretierung oder über ein Handzahnrad manuell betätigt und sind leicht zu bedienen. Geeignet für Drücke von 4-16 bar je nach Durchmesser (25-300mm), Medium und Materialkombination. Entfernen Sie den Quetschhebel oder das Handrad, um einen ISO 5211-Flansch (Größe F05 bis F12) herzustellen. Er hat eine geringe konstruktive Länge im Verhältnis zum Durchmesser und kann mit einem Laschenflansch oder Zwischenflansch montiert werden. Es gibt auch eine große Auswahl an Gehäuse-, Scheiben- und Dichtungswerkstoffen für diese Klappen. Sie können sowohl für Flüssigkeiten als auch für Gase in Anwendungen mit einem großen Temperaturbereich eingesetzt werden. Einige Modelle können auch für Trinkwasser verwendet werden (DVGW-Zulassung).
Beispiel für eine Referenznummer: BFLW-25-16-ABC
- BFL: Serie.
- W: Typ Flansch. W = Wafer-Typ, L = Lug-Typ.
- 25: Nenndurchmesser (mm).
- 16: Maximaler Flüssigkeitsdruck (nicht gefährliche Flüssigkeit).
- A: Gehäusematerial*
- B: Scheibenmaterial.*
- C: Dichtungsmaterial*
*Mögliche Materialkombinationen finden Sie im Datenblatt.
