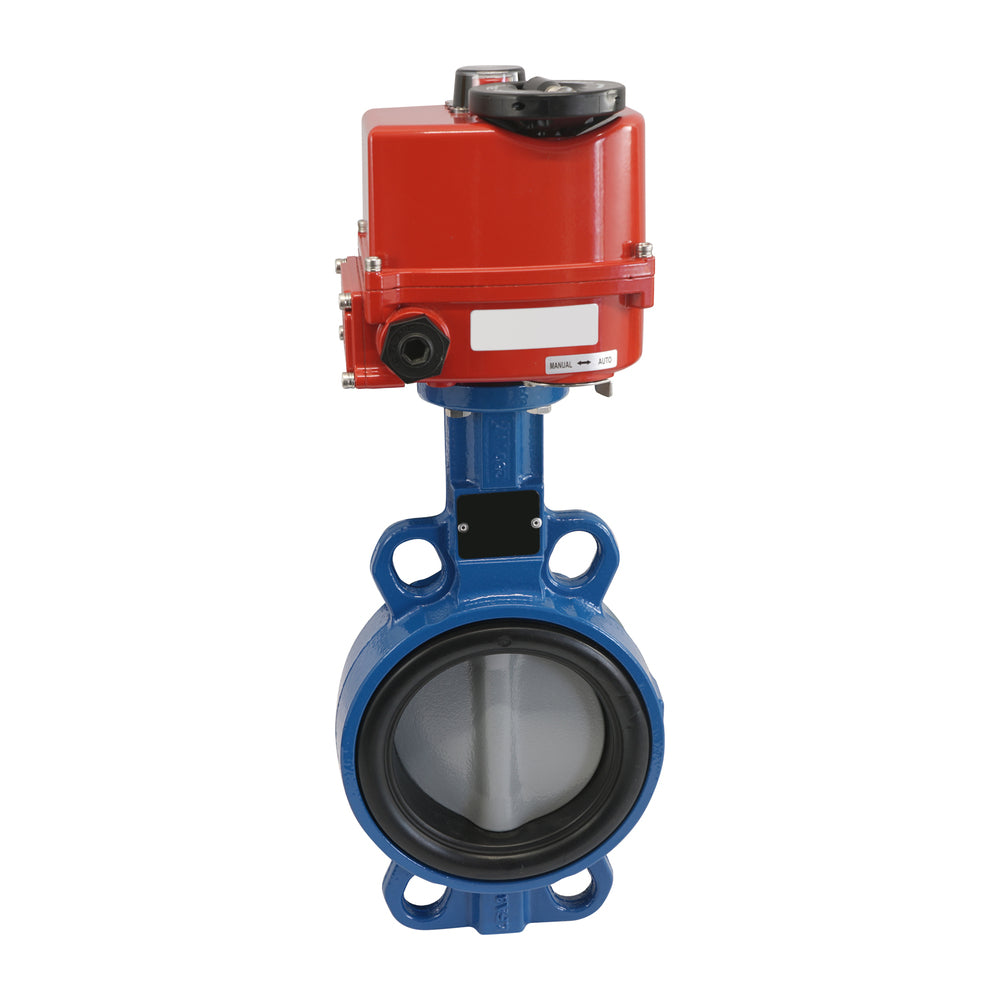

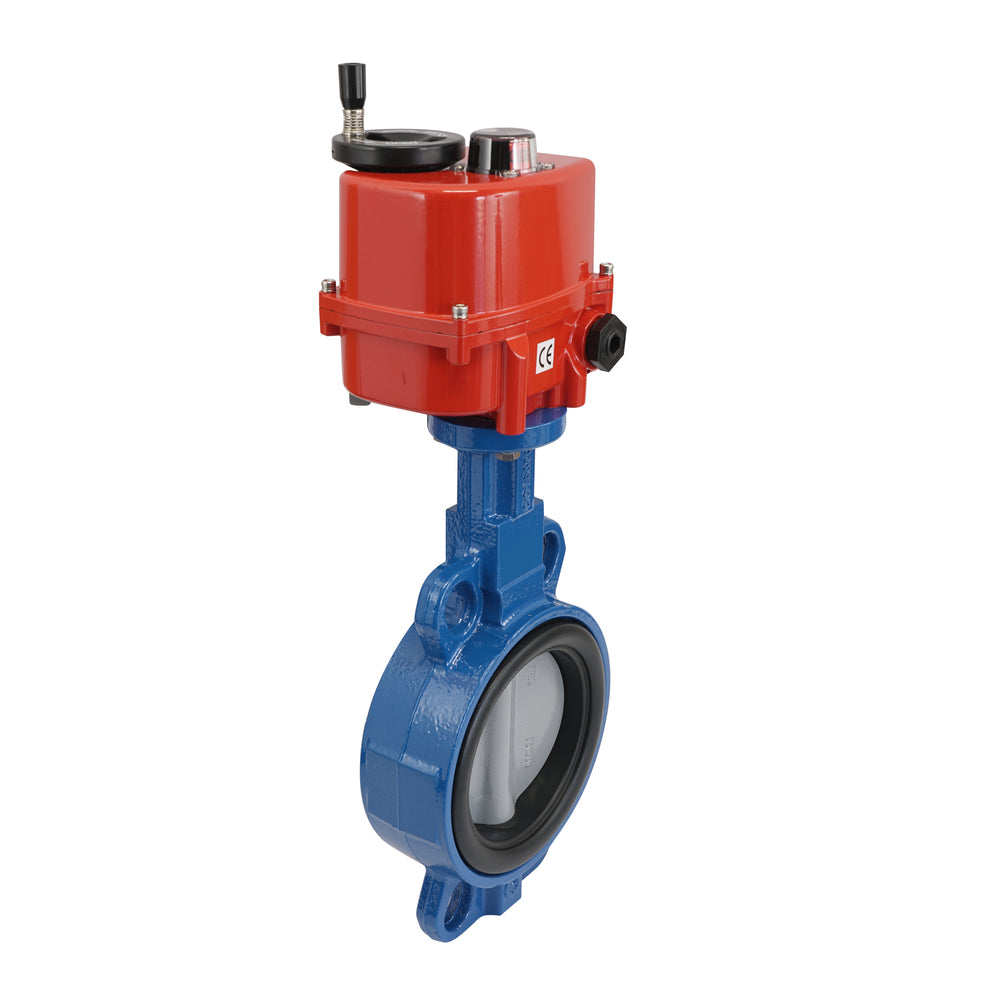

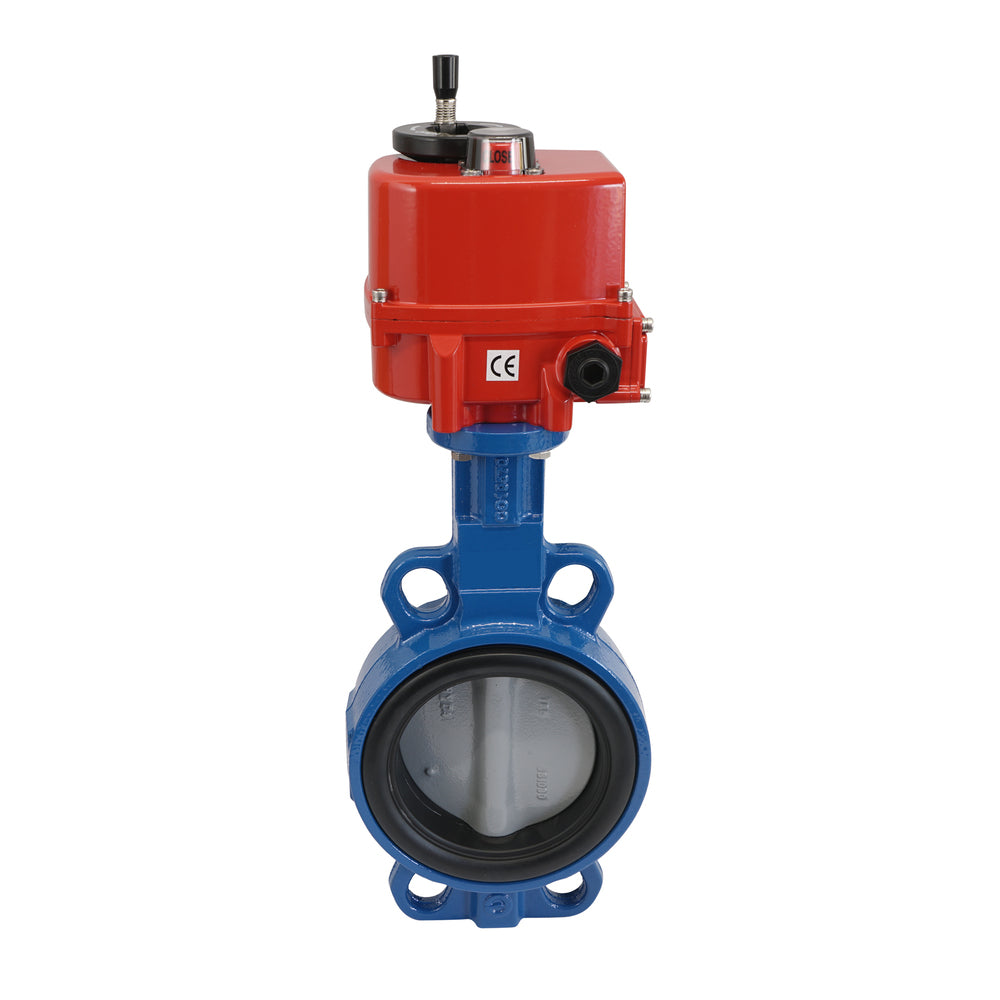

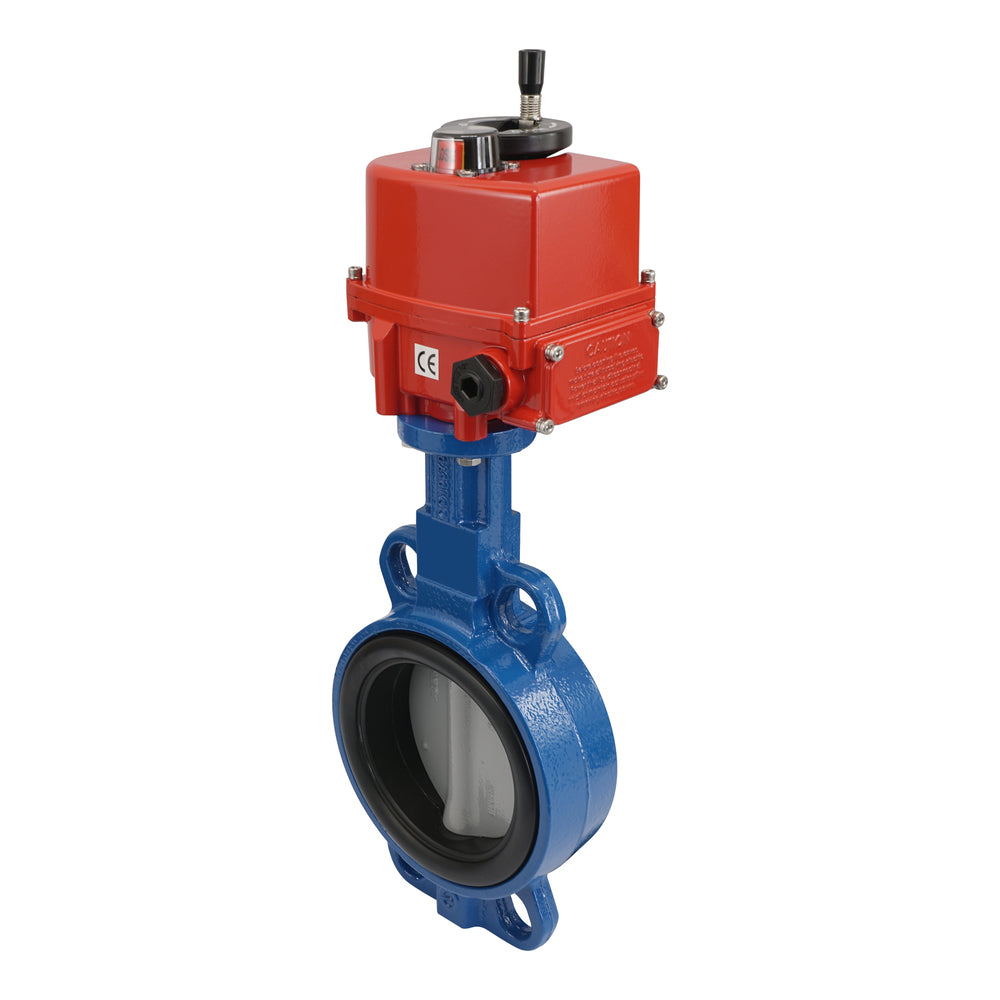

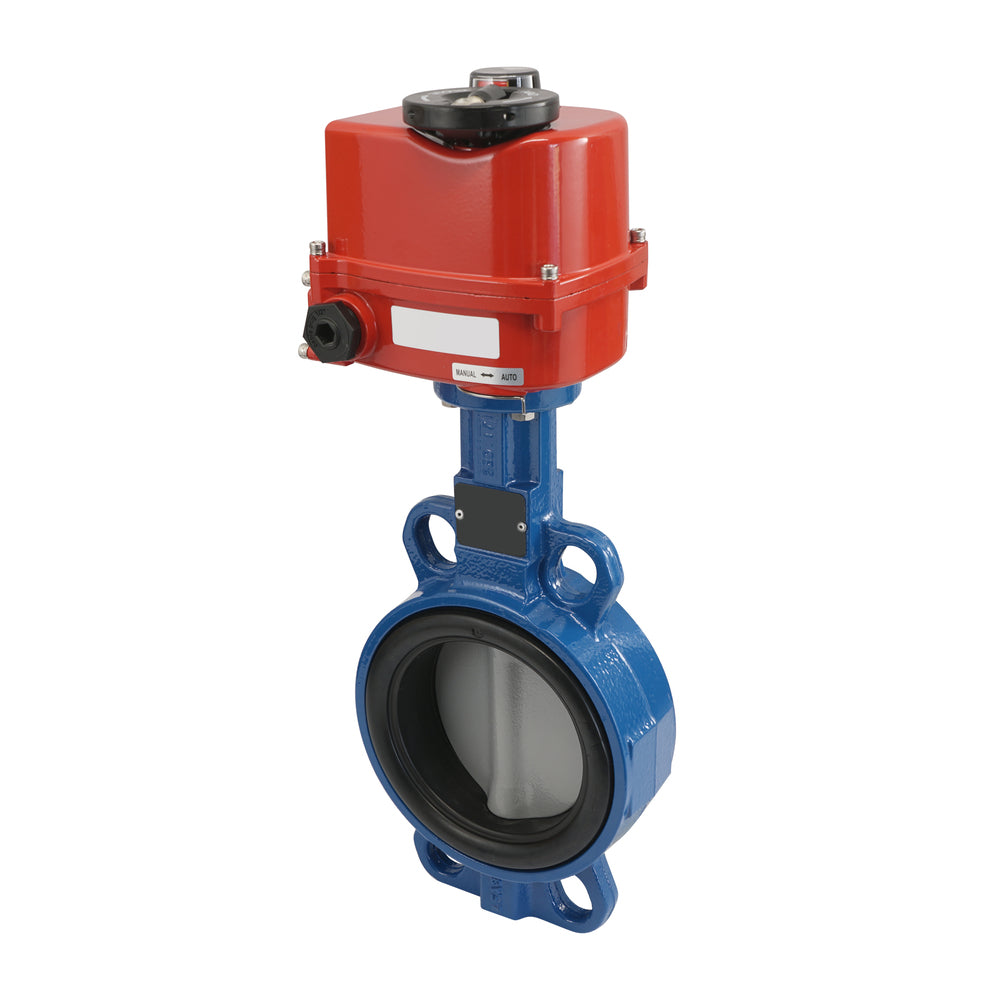

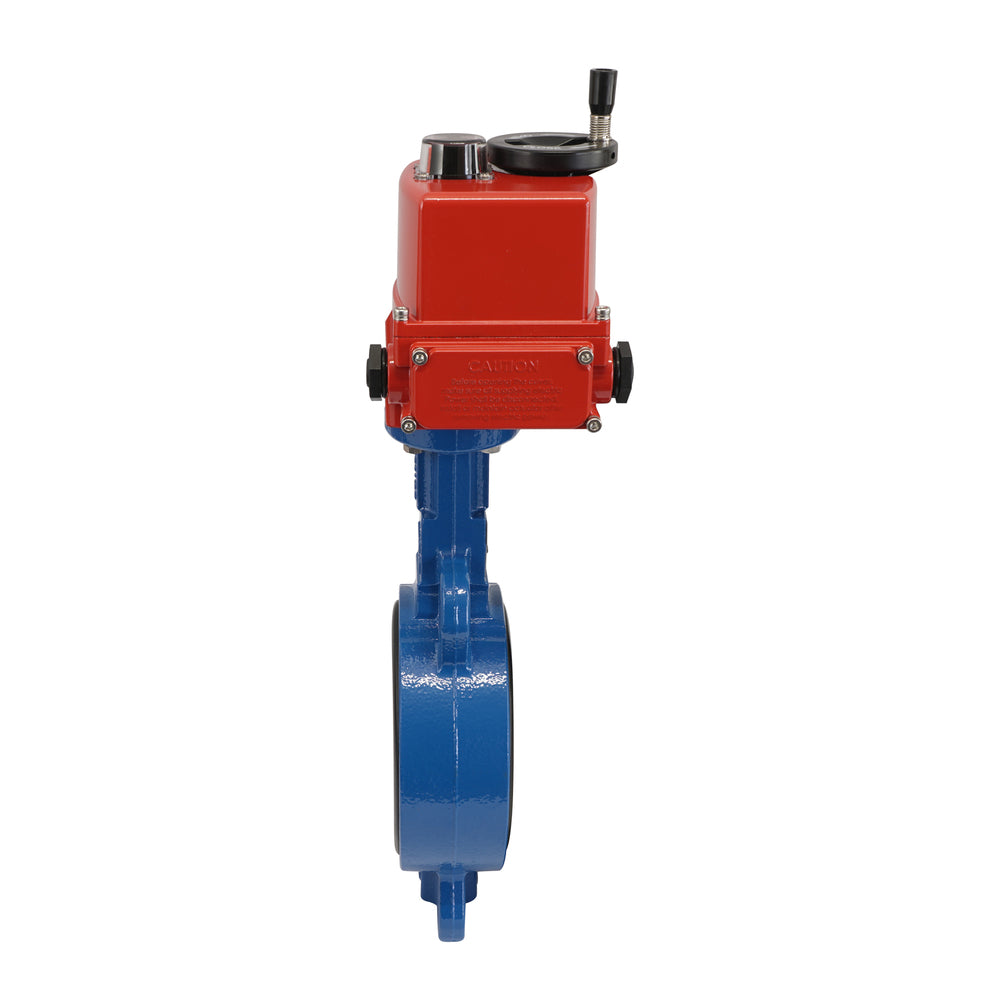

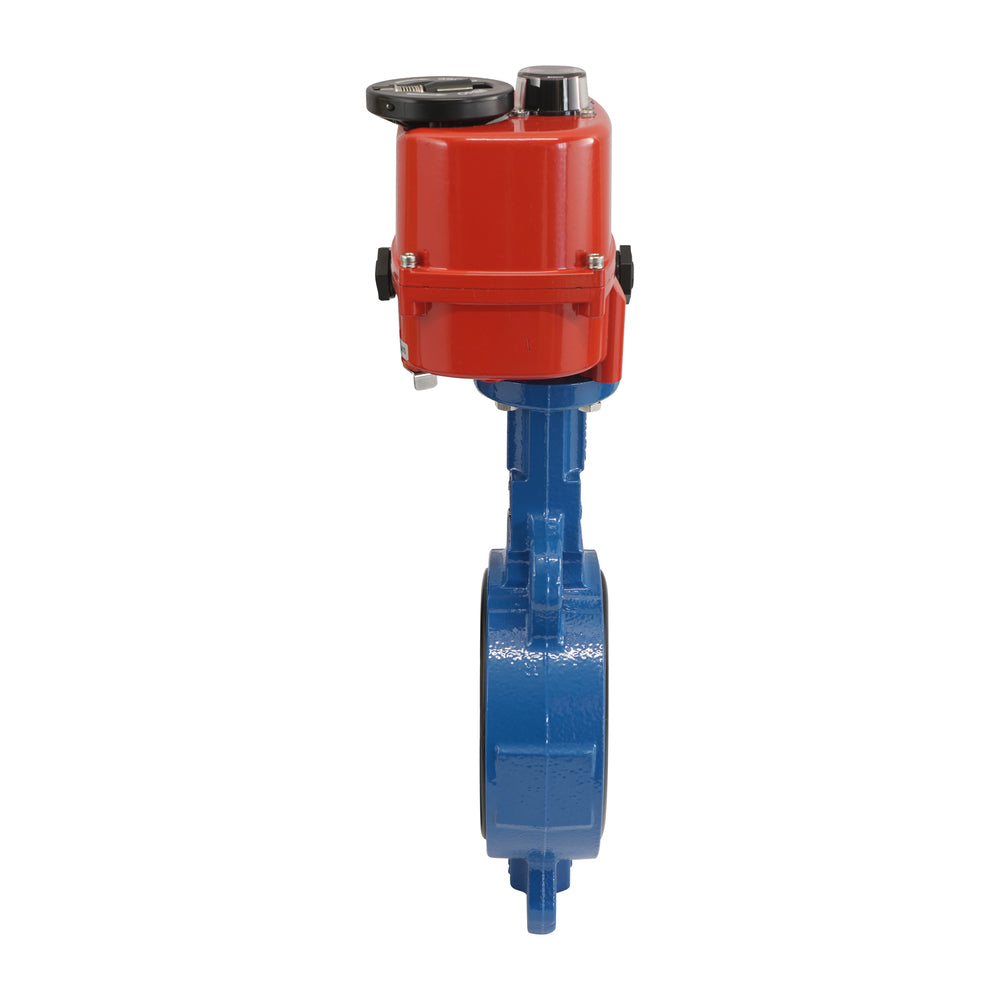

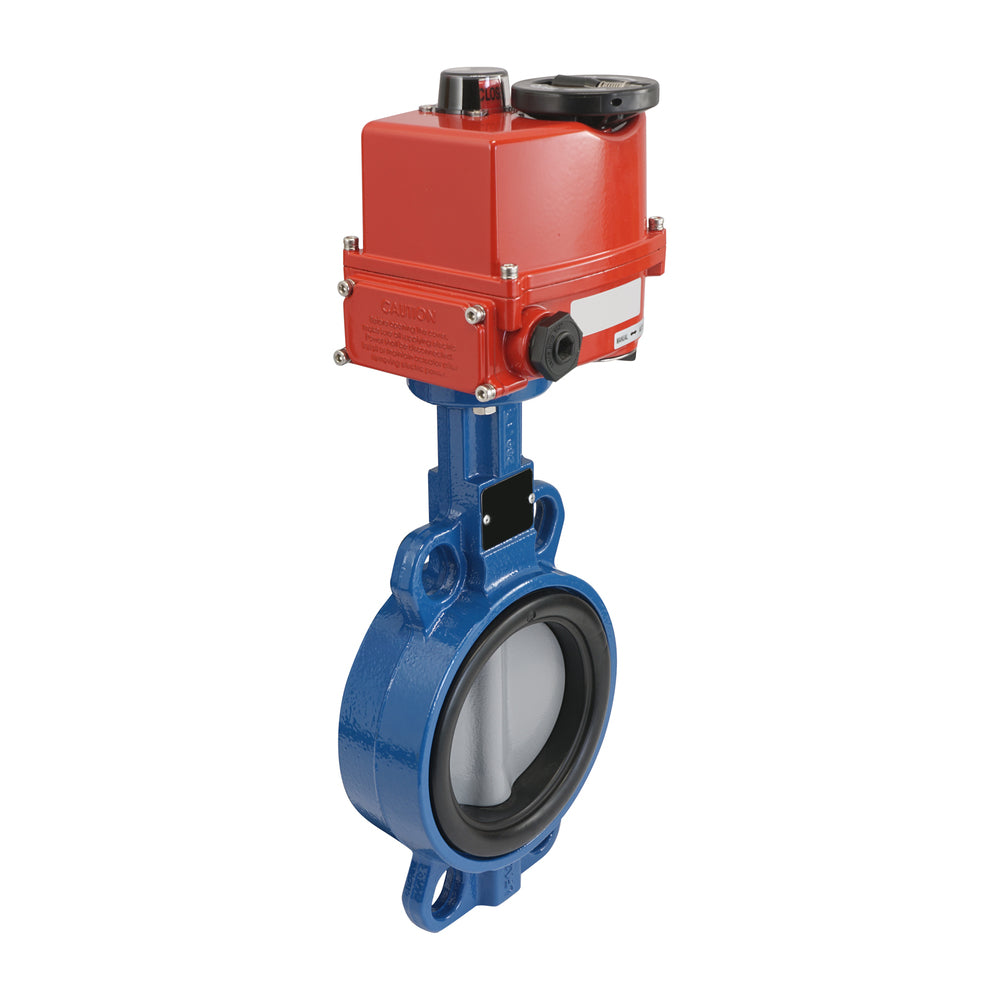

DN65 (2-1/2 inch) 24 V AC/DC Modulating Electric stainless steel CBC Butterfly Valve Wafer FKM
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V2SBC
Dieser modulierende elektrische Stellantrieb wird in Kombination mit einer Absperrklappe aus Edelstahl angeboten. Der Stellantrieb benötigt zum Betrieb 24 V AC/DC. Es handelt sich um einen modulierenden Antrieb mit digitalem Positionierungssystem (DPS). Die Absperrklappe hat eine Nennweite von 65 mm (2-1/2 inch), ist für Medientemperaturen zwischen 5°C und 180°C und einen maximalen Druck von 10 bar geeignet. Einfacher Anschluss an Ihre Rohrleitungen mit einem Zwischenflansch. Das Aluminiumgehäuse des Stellantriebs verleiht dem Gerät einen Schutzgrad von IP67 für eine Umgebungstemperatur von -10 bis 50 °C.
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V2SBC
Beschreibung
Dieser modulierende elektrische Antrieb wird in Kombination mit einer Absperrklappe angeboten. Er kann das Ventil innerhalb von 13 Sekunden von 0-90 Grad drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauer von S2 und verfügt über eine optische Positionsanzeige auf der Oberseite des Geräts, um die Ventilposition deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) benötigt. Der Antrieb wird über den Flansch ISO 5211 F03, F05 oder F07 auf die Armatur montiert. Die Absperrklappe hat einen Zwischenflansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 65 (2-1/2 Zoll) und ist für ungefährliche Medien bis 10 bar ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe ist mit einer Edelstahlscheibe ausgestattet, die sie für den Einsatz in Wasser, abrasiven Medien oder Lebensmitteln geeignet macht. Die FKM-Dichtung im Ventil erlaubt einen Temperaturbereich von 5°C bis 180°C. Der Aktuator hat ein robustes, kompaktes Edelstahlgehäuse (pulverbeschichtet) und ist staub- und feuchtigkeitsbeständig (IP67 zertifiziert), vorausgesetzt, ein richtig dimensioniertes Kabel wird korrekt installiert.
Vorteile:
- Keine Gefahr von Wasserschlägen aufgrund des langsamen Schließens (13 s).
- Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden.
- Er verbraucht nur während der Bewegung Energie und nicht, um das Öffnen oder Schließen aufrechtzuerhalten.
- Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt.
- Er hat eine geringe Baulänge für einen Durchmesser von DN 65 (2-1/2 Zoll) im Vergleich zu einem Kugelhahn mit demselben Durchmesser.
- Es kann für eine breite Palette von Flüssigkeiten und Gasen verwendet werden.
- Geeignet für viskose Medien.
Nachteile:
- Bei einem Stromausfall kann das Gerät nicht aus der Ferne bedient werden. Es gibt jedoch eine manuelle Überschreibungsfunktion.
- Im Vergleich zu Kugelhähnen hat das Ventil aufgrund der Scheibe keinen völlig ungehinderten Durchflussweg.
- Kann nur mit Zwischenflansch montiert werden, der nicht am Ende einer Linie verwendet werden kann.
Baureihe AG-540-B-DPS
BFL
Die Absperrklappen der Serie BFL sind eine hervorragende, kostengünstige Lösung für den Ein- und Ausschaltbetrieb sowie für die Modulation des Durchflusses. Sie werden entweder über einen Druckhebel mit Arretierung oder über ein Handzahnrad manuell betätigt und sind leicht zu bedienen. Geeignet für Drücke von 4 - 16 bar, je nach Durchmessergröße (25 - 300 mm), Medium und Materialkombination. Entfernen Sie den Quetschhebel oder das Handrad, um einen ISO 5211-Flansch (Größe F05 bis F12) herzustellen. Er hat eine geringe konstruktive Länge im Verhältnis zum Durchmesser und kann mit einem Laschenflansch oder Zwischenflansch montiert werden. Es gibt auch eine große Auswahl an Gehäuse-, Scheiben- und Dichtungswerkstoffen für diese Klappen. Sie können sowohl für Flüssigkeiten als auch für Gase in Anwendungen mit einem großen Temperaturbereich eingesetzt werden. Einige Modelle können auch für Trinkwasser verwendet werden (DVGW-Zulassung).
AG5-Stellantrieb
Die AG5 elektrischen Ventilantriebe von JP Fluid Control bieten eine umfangreiche Liste von Standardfunktionen, die eine Sicherheitsüberbrückung gegen Schäden durch Überdrehmoment und eine manuelle Überbrückung beinhalten. Stellantriebe sind auch mit verschiedenen Optionen erhältlich, wie z. B. modulierend, genannt DPS (Digital Positioning System). Die Serie hat einen Betriebsdrehmomentbereich zwischen 40-50 Nm. Der Regelantrieb AG5 DPS kann mit 4-20 mA, 0-10V oder 2-10V angesteuert werden.
Ersatzteile
Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.Drosselklappe: BFLW-65-10-CBC
Actuator: AG-540-B-DPS
Hinweis: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
