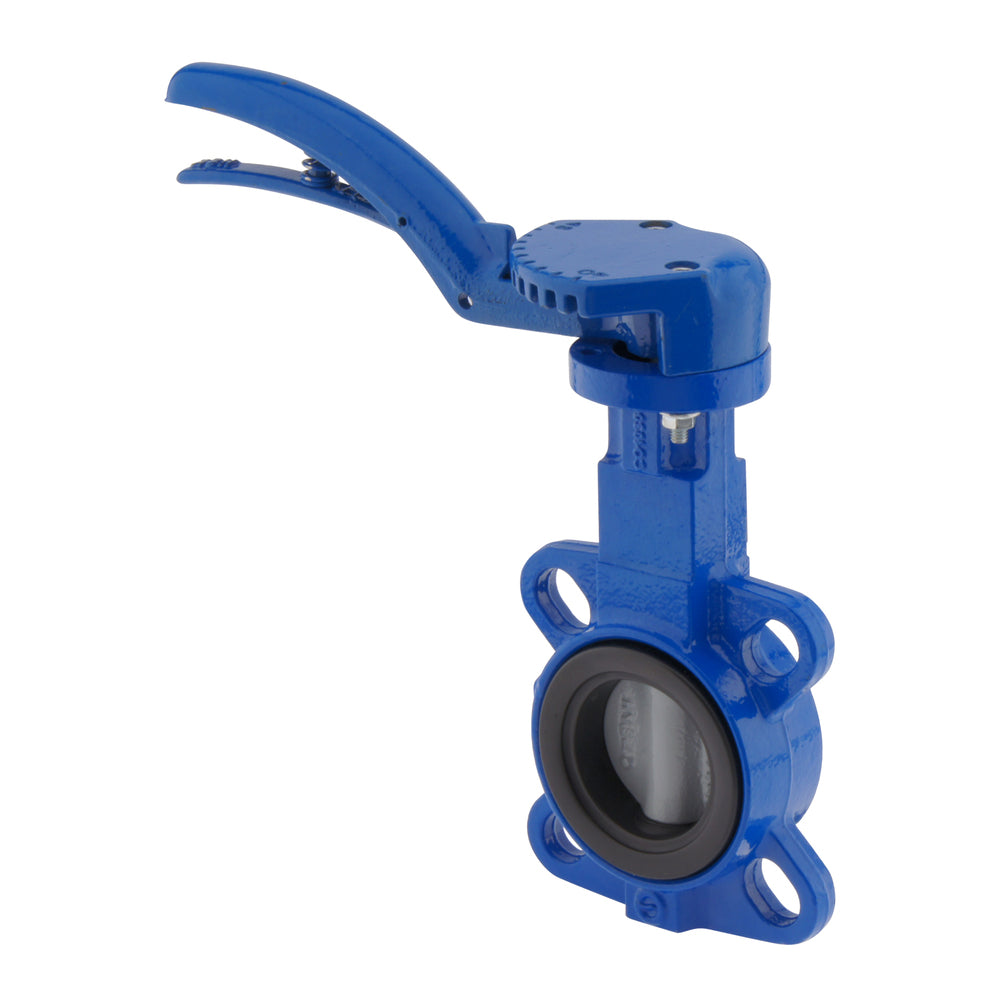

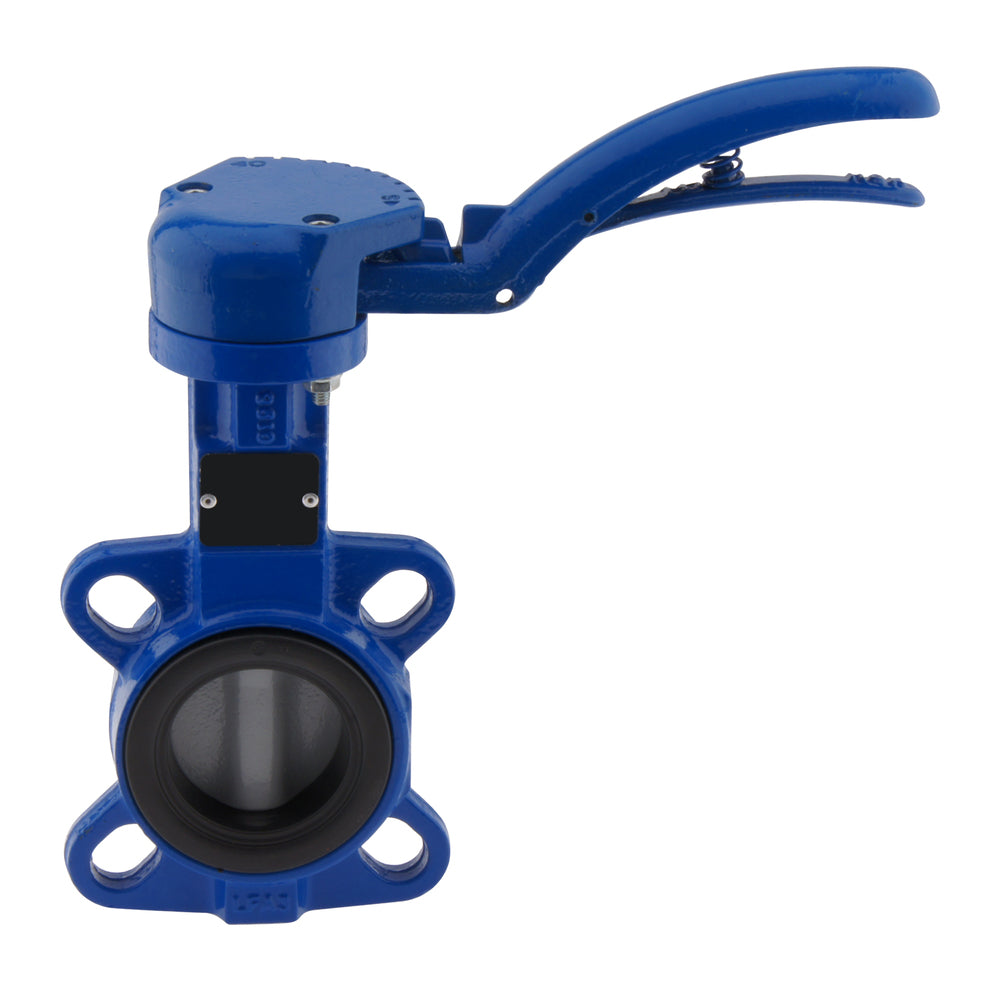

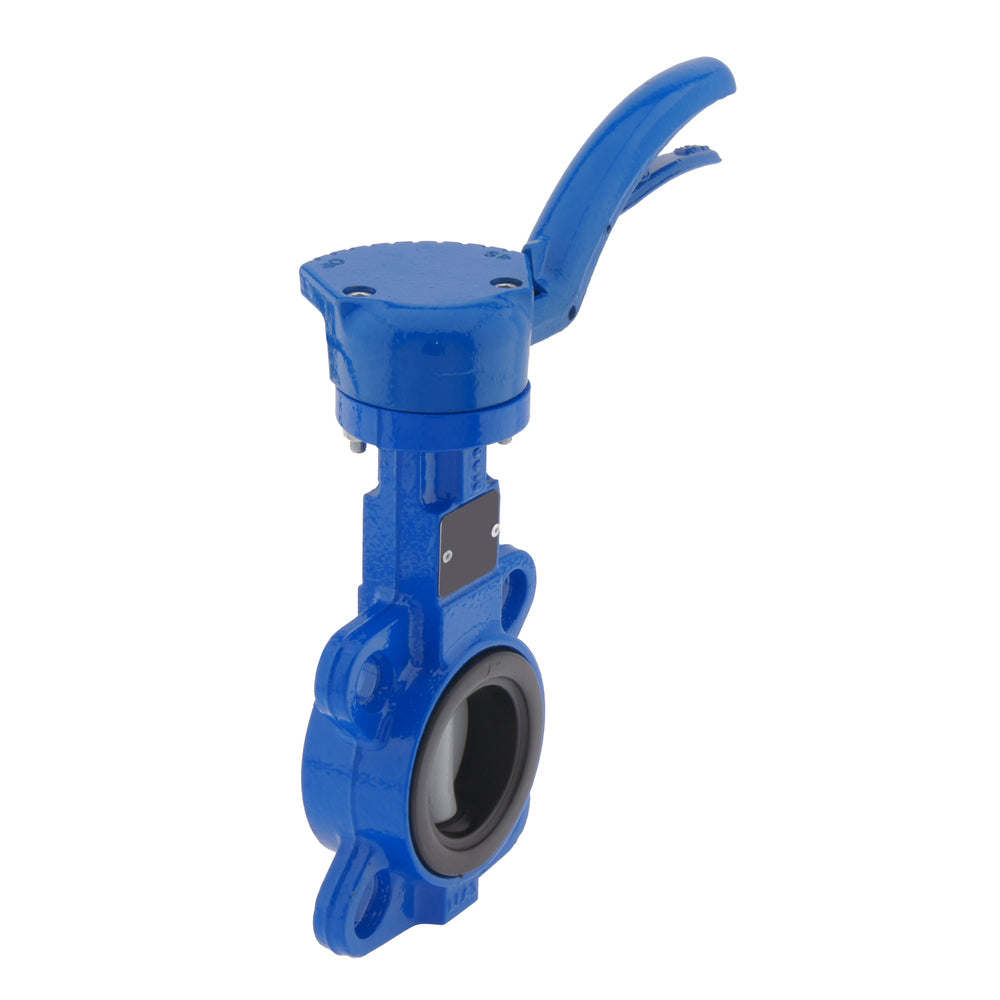

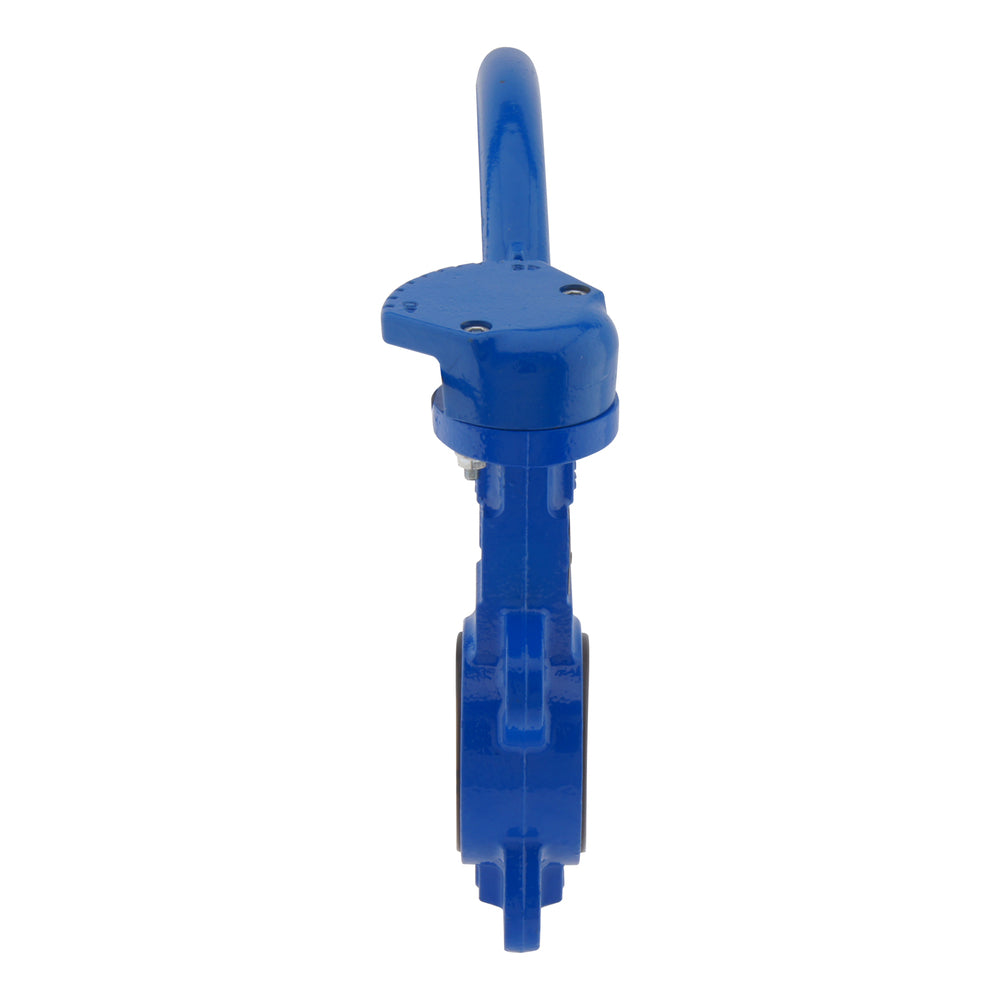

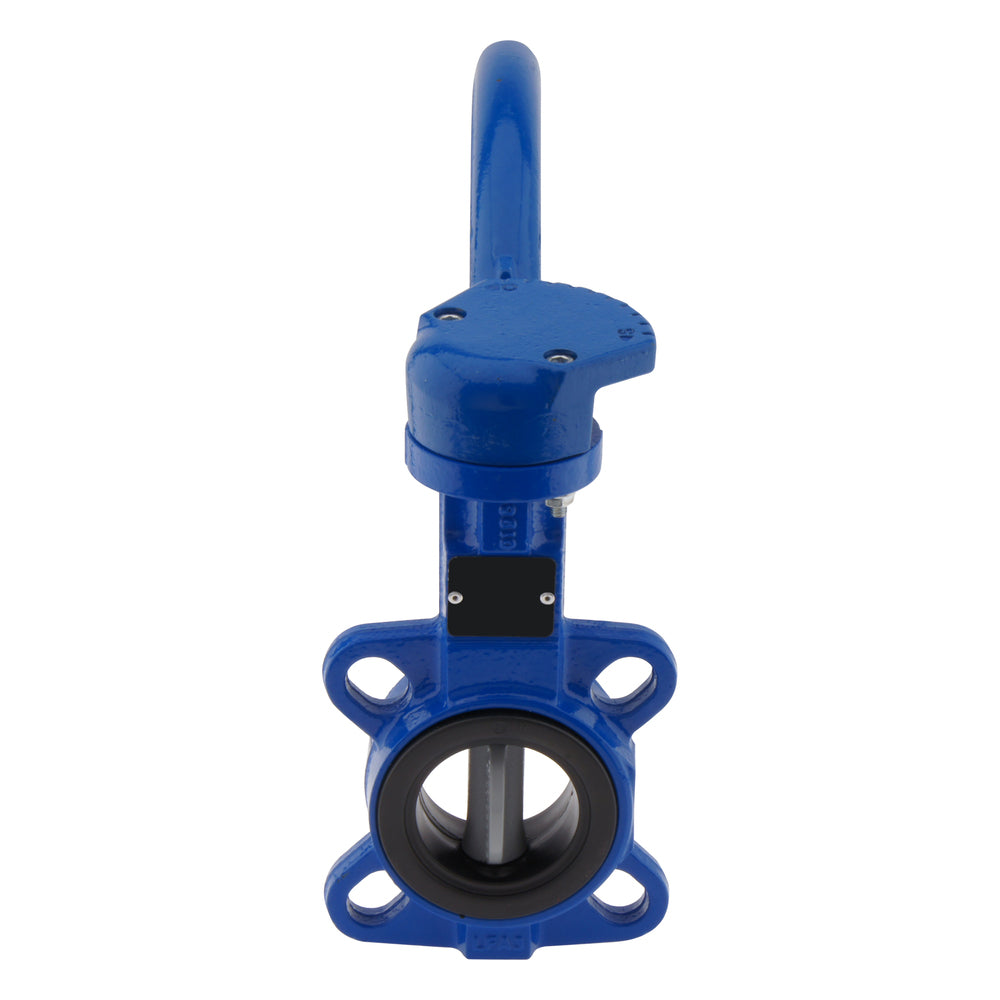

DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)

DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
DN80 (3 Zoll) PN16 Zwischenflanschklappe GGG40-GGG40 polyamidbeschichtet-EPDM (Composite)
Referenz: BFLW-80-16-BAA-H
Marke: Tameson

Absperrklappen sind Vierteldrehventile, die sich ideal für Ein/Aus- oder modulierende Durchflussoperationen eignen. Dieses Ventil ist für 16 bar ausgelegt und wird von Hand bedient, kann aber auch mit einem Stellantrieb (ISO 5211 F05) verwendet werden. Der Nenndurchmesser beträgt 80 mm (3 Zoll) und hat einen Zwischenflansch. Das Gehäuse aus Gusseisen (GGG40), die mit Polyamid beschichtete GGG40-Scheibe und die EPDM-Dichtung machen ihn langlebig und ermöglichen eine Medientemperatur zwischen -10°C und 110°C.

Alle anzeigen
Regulärer Preis
€180.82
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€151.95
ohne MwSt.

Vorrätig +2 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts BFLW-80-16-BAA-H erhöht sich die Lieferzeit der Bestellung um 2 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 1 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads

Absperrklappen sind Vierteldrehventile, die sich sowohl für den Ein- und Ausschaltbetrieb als auch für die Durchflussregelung eignen. Dieses Ventil ist für 16 bar ungefährliche Flüssigkeiten ausgelegt und wird mit einem Druckhebel betätigt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Der Nenndurchmesser beträgt 80 mm (3 Zoll) und wird mit einem Zwischenflansch an Ihrem System befestigt. Das Gehäuse aus Gusseisen (GGG40) ist für höhere Drücke und Temperaturen geeignet als das Standardgehäuse GG25. Die polyamidbeschichtete Scheibe GGG40 ist die Standardoption. Die EPDM-Dichtung ermöglicht einen Temperaturbereich von -10°C bis 110°C.

Profis

  • Die Handbedienung ermöglicht eine einfache und verständliche Bedienung.
  • Relativ geringes Drehmoment zum Schalten der Position im Vergleich zu Kugelhähnen.
  • Hoher Kv-Wert, da die Flüssigkeit in gerader Linie fließen kann.
  • Er hat eine geringe Baulänge im Verhältnis zum Durchmesser von 80 mm (3 Zoll) im Vergleich zu einem Kugelhahn ähnlicher Größe.
  • Es kann für eine breite Palette von Flüssigkeiten und Gasen verwendet werden.
  • Geeignet für viskose Medien.

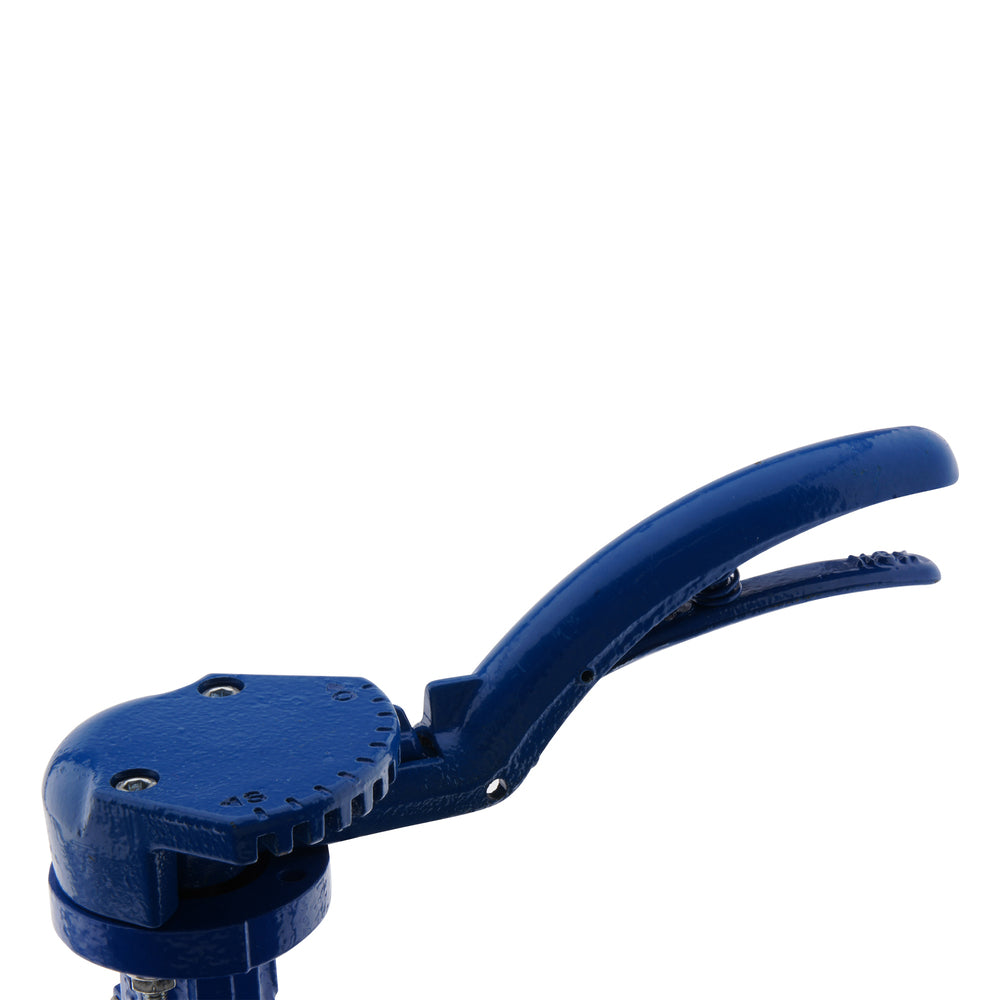

  • Entfernen Sie den Quetschhebel, um dank des ISO 5211-Flansches einen Antrieb zu montieren.

Nachteile

  • Im Vergleich zu Kugelhähnen ist der Durchflussweg aufgrund der Scheibe nicht vollständig frei.
  • Kann nur mit Zwischenflansch montiert werden, der nicht am Ende einer Leitung verwendet werden kann.

BFL-Reihe

Die Absperrklappen der Serie BFL sind eine hervorragende, kostengünstige Lösung für den Ein- und Ausschaltbetrieb sowie für die Modulation des Durchflusses. Sie werden entweder über einen Druckhebel mit Arretierung oder über ein Handzahnrad manuell betätigt und sind leicht zu bedienen. Geeignet für Drücke von 4-16 bar je nach Durchmesser (25-300mm), Medium und Materialkombination. Entfernen Sie den Quetschhebel oder das Handrad, um einen ISO 5211-Flansch (Größe F05 bis F12) herzustellen. Er hat eine geringe konstruktive Länge im Verhältnis zum Durchmesser und kann mit einem Laschenflansch oder Zwischenflansch montiert werden. Es gibt auch eine große Auswahl an Gehäuse-, Scheiben- und Dichtungswerkstoffen für diese Klappen. Sie können sowohl für Flüssigkeiten als auch für Gase in Anwendungen mit einem großen Temperaturbereich eingesetzt werden. Einige Modelle können auch für Trinkwasser verwendet werden (DVGW-Zulassung).

Beispiel für eine Referenznummer: BFLW-25-16-ABC

  • BFL: Serie.
  • W: Typ Flansch. W = Wafer-Typ, L = Lug-Typ.
  • 25: Nenndurchmesser (mm).
  • 16: Maximaler Flüssigkeitsdruck (nicht gefährliche Flüssigkeit).
  • A: Gehäusematerial*
  • B: Scheibenmaterial.*
  • C: Dichtungsmaterial*

*Mögliche Materialkombinationen finden Sie im Datenblatt.
