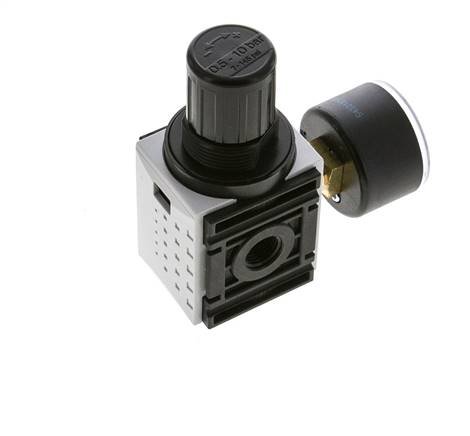

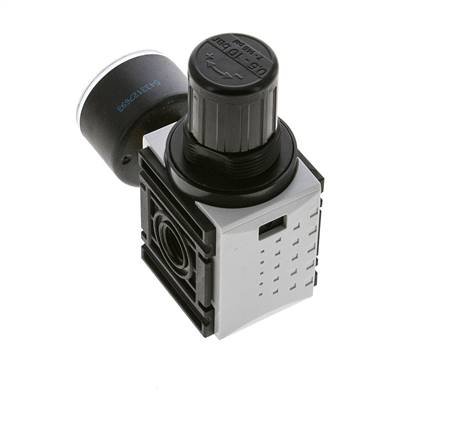

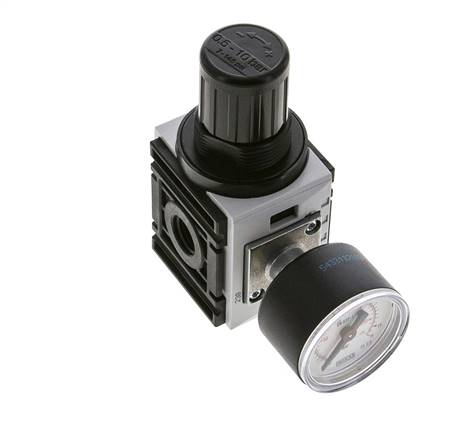

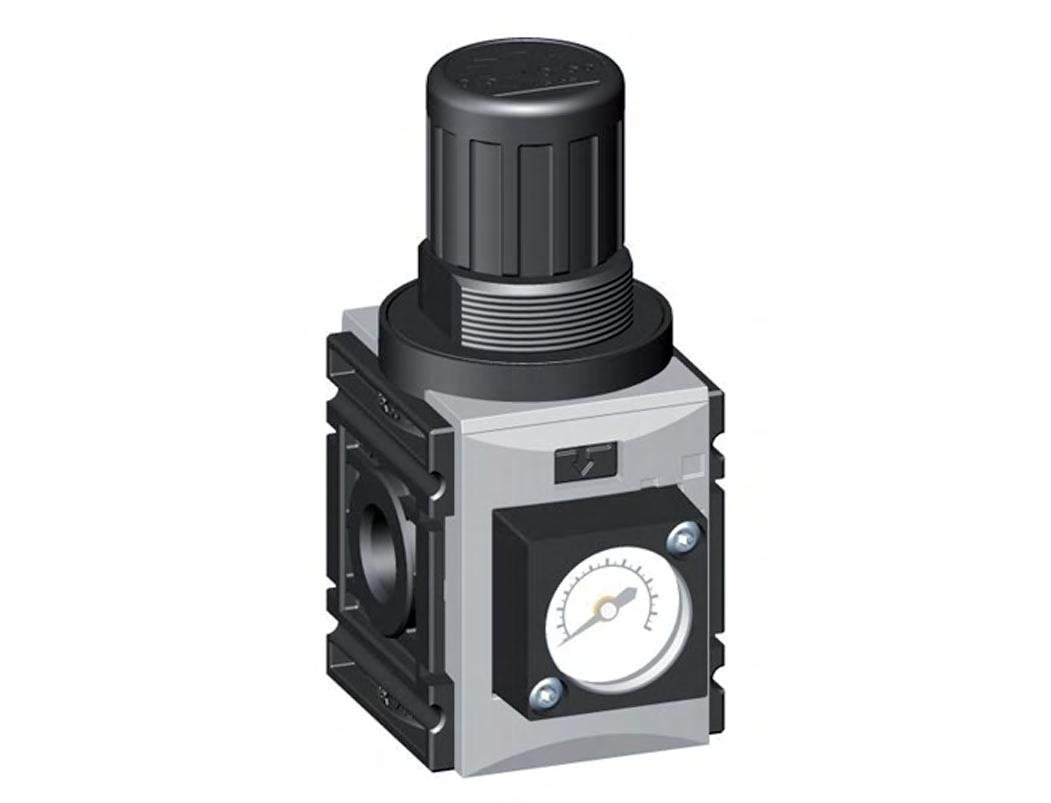

Druckregler für Verteilerblock G1/4'' 1000l/min 0,5-10,0bar/7-145psi 40 mm Manometer Futura 0
Dieser pneumatische Druckregler G 1/4 Zoll regelt den Ausgangsdruck auf einen festen, stabilen Wert, auch wenn der Eingangsdruck schwankt. Der einstellbare Ausgangsdruckbereich beträgt 0,5 bis 10,0 bar (7 bis 145 psi). Der Regler ist selbstentlastend. Enthält ein kompaktes Manometer. Die maximale Durchflussmenge beträgt 1000 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 12,0 bar (174 psi) und Temperaturen zwischen -10 und 50 °C (14 und 122 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es.
- Regulärer Preis
- €34,06
- Regulärer Preis
- €28,62
Beschreibung

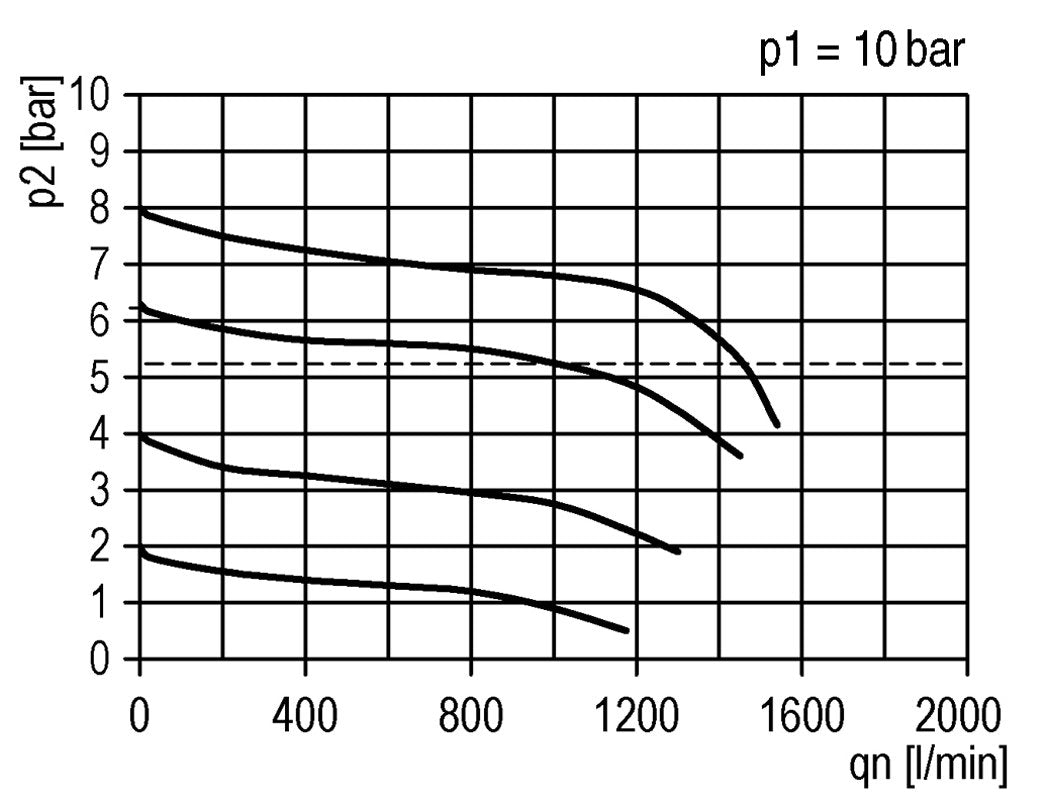

Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 und 10,0 bar (7 bis 145 psi) eingestellt werden. Dieses Modell hat G 1/4 Zoll Anschlüsse. Die maximale Durchflussmenge beträgt 1000 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.
Der maximale Eingangsdruck beträgt 12,0 bar (174 psi) und der Temperaturbereich liegt zwischen -10 und 50 °C (14 und 122 °F). Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial ist aus PA 66 gefertigt. Dieser Druckregler ist für den Betrieb mit Verteileranlagen mit Durchluftversorgung ausgelegt. Jeder Regler kann mit einem eigenen, unabhängigen Druckbereich konfiguriert werden.
Die Montagewinkel müssen separat bestellt werden.
