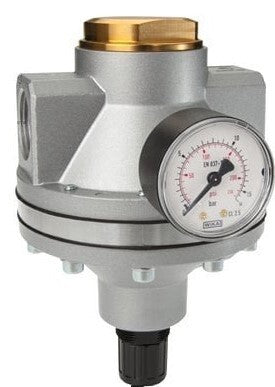

Druckregler G1 1/2'' 31500l/min 0.5-16.0bar/7-232psi Aluminium 40bar/580psi Standard 7
Dieser pneumatische Druckregler G 1 1/2 Zoll regelt den Ausgangsdruck auf einen festen, stabilen Wert, auch wenn der Eingangsdruck schwankt. Der einstellbare Ausgangsdruckbereich beträgt 0,5 bis 16,0 bar (7 bis 232 psi). Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 31500 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 0,4 bar (6 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es. Verriegeln Sie, indem Sie das Rad wieder eindrücken.
- Regulärer Preis
- €390,61
- Regulärer Preis
- €328,24
Beschreibung

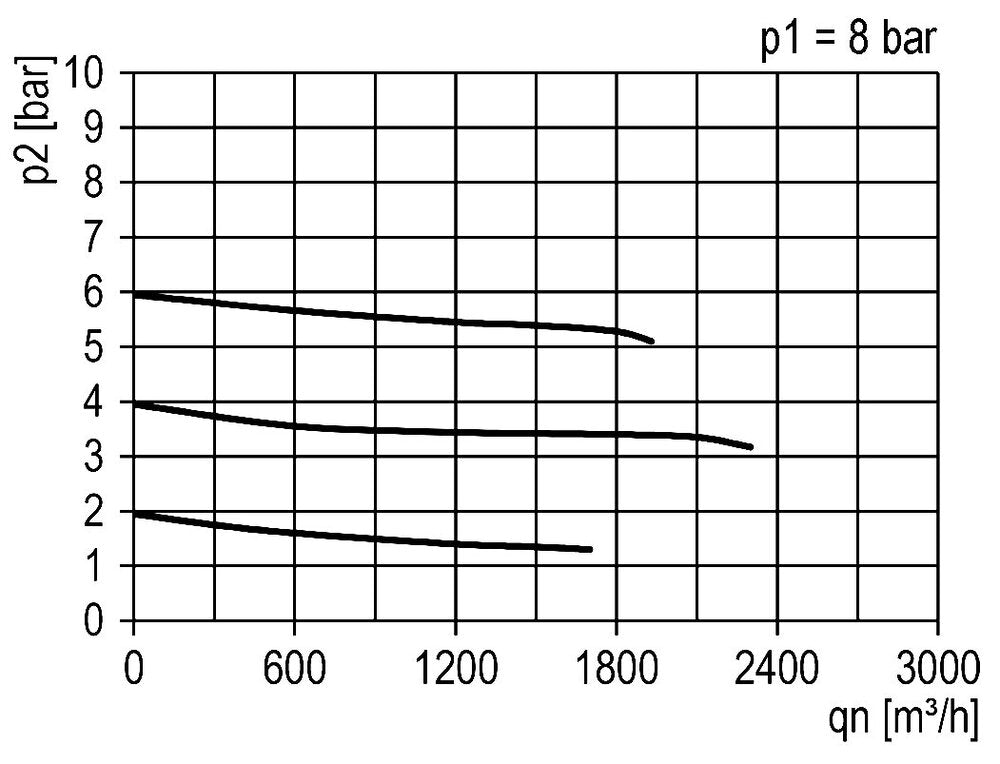

Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 und 16,0 bar (7 bis 232 psi) eingestellt werden. Dieses Modell hat G 1 1/2 Zoll Anschlüsse. Die maximale Durchflussmenge beträgt 31500 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung zu ermitteln. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden. Sie kann nach der Einstellung verriegelt werden, indem man das Handrad wieder hineindrückt.
Der maximale Eingangsdruck beträgt 0,4 bar (6 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial ist aus Aluminium gefertigt. Pilotgesteuerte Druckregler werden eingesetzt, wenn ein konstanter Druck bei hohem Durchfluss benötigt wird.
Die Montagewinkel müssen separat bestellt werden.
