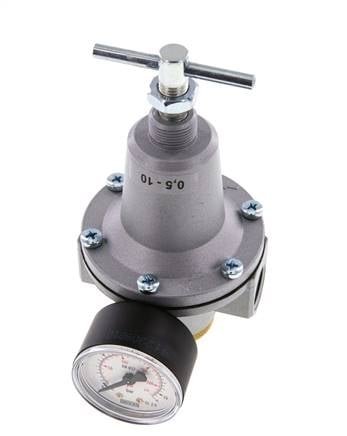

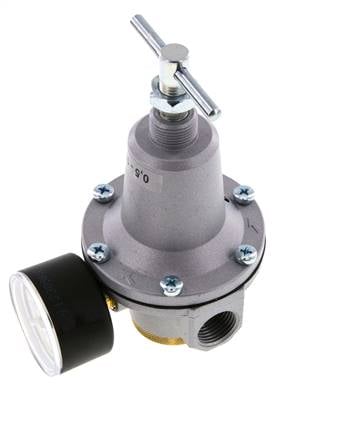

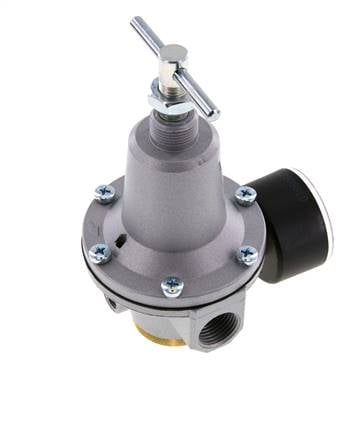

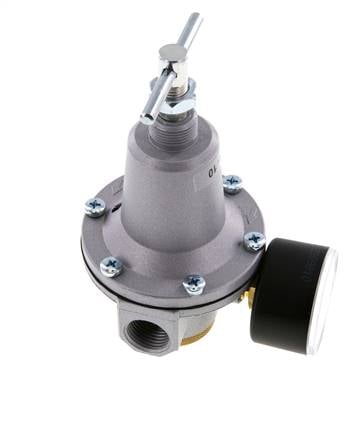

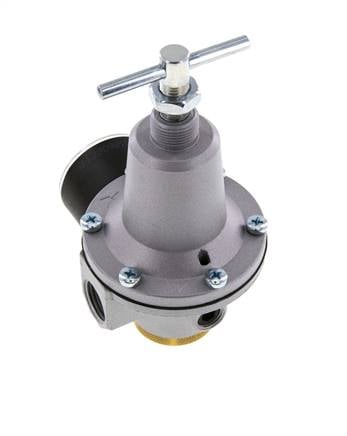

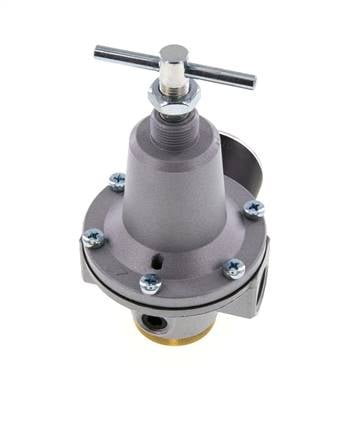

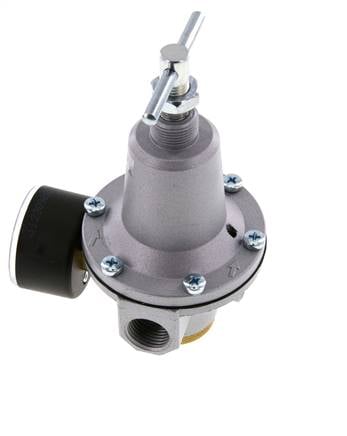

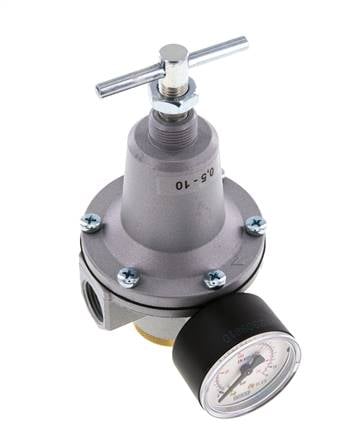

Druckregler G1/2'' 5000l/min 0.5-10.0bar/7-145psi Zinkdruckguss Standard 3
Dieser pneumatische Druckregler G 1/2 Zoll regelt den Ausgangsdruck auf ein festgelegtes, stabiles Niveau, auch wenn der Eingangsdruck schwankt. Der einstellbare Ausgangsdruckbereich beträgt 0,5 bis 10,0 bar (7 bis 145 psi). Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 5000 l/min (für die richtige Dimensionierung immer das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 25,0 bar (363 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es. Verriegeln Sie, indem Sie das Rad wieder eindrücken.
- Regulärer Preis
- €59,55
- Regulärer Preis
- €50,04
Beschreibung

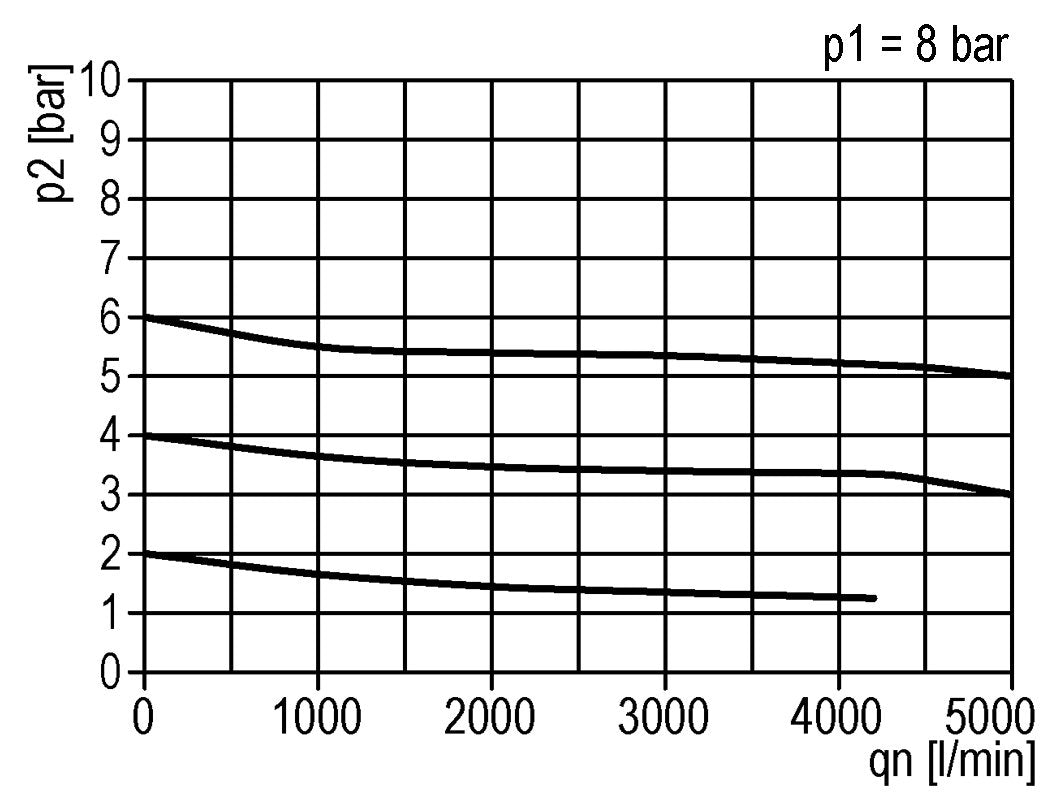

Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,5 und 10,0 bar (7 bis 145 psi) eingestellt werden. Dieses Modell hat G 1/2-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 5000 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden. Sie kann nach der Einstellung verriegelt werden, indem man das Handrad wieder hineindrückt.

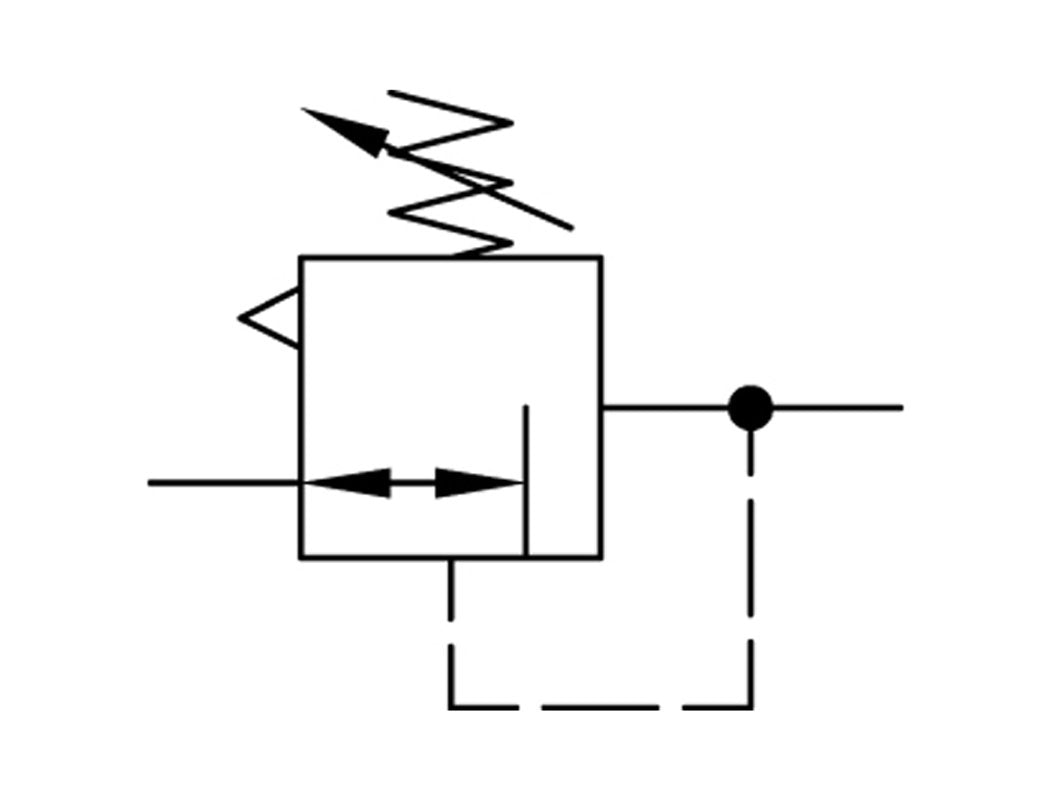

Der maximale Eingangsdruck beträgt 25,0 bar (363 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial ist aus Zinkdruckguss gefertigt.
Die Montagewinkel müssen separat bestellt werden.
