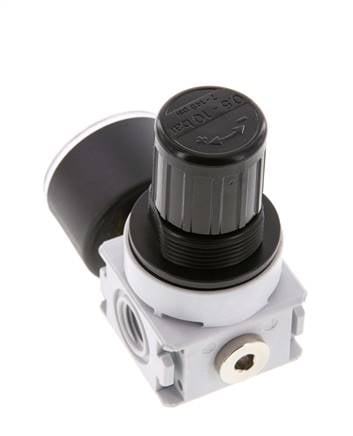

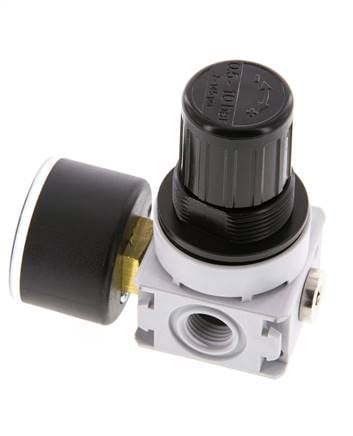

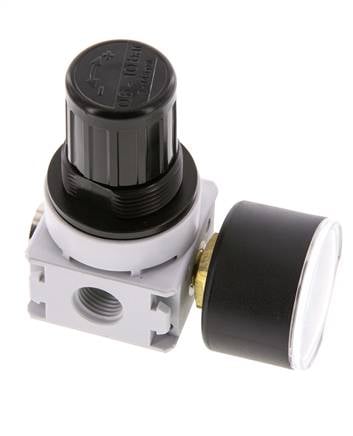

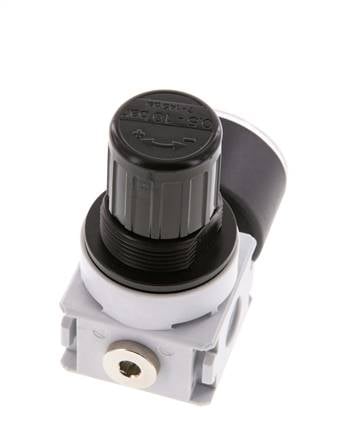

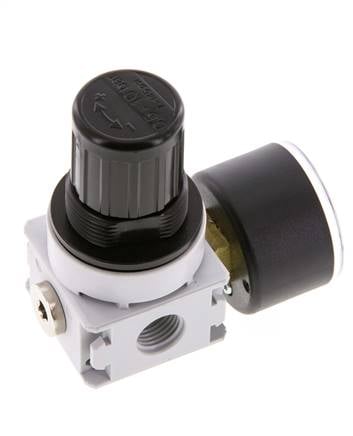

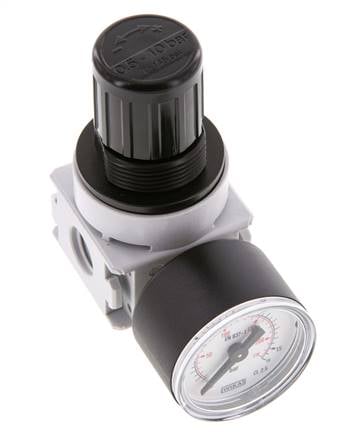

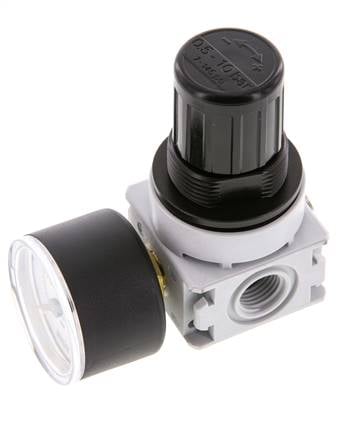

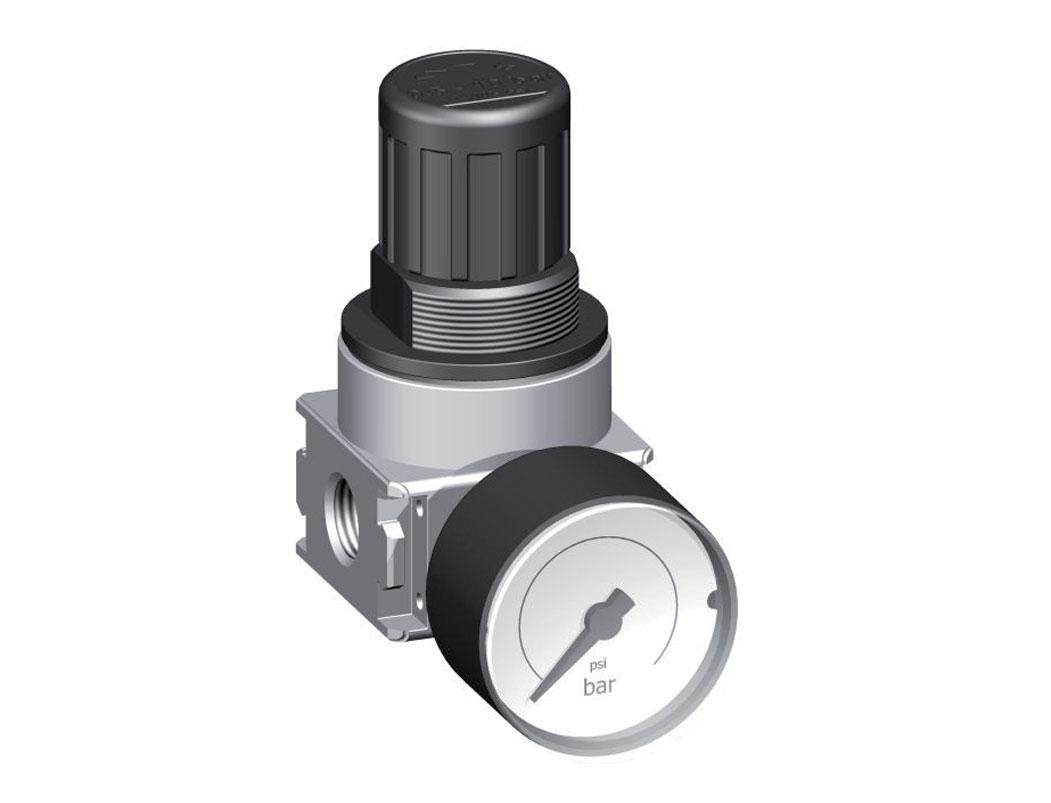

Druckregler G1/4'' 700l/min 0,2-6,0bar/3-87psi 40 mm Manometer Multifix 0
Dieser pneumatische Druckregler G 1/4 Zoll regelt den Ausgangsdruck auf einen festen, stabilen Wert, auch wenn der Eingangsdruck schwankt. Der einstellbare Ausgangsdruckbereich beträgt 0,2 bis 6,0 bar (3 bis 87 psi). Enthält ein Manometer. Die maximale Durchflussmenge beträgt 700 l/min (für die korrekte Dimensionierung stets das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen 32 und 50 °C (122 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es.
- Regulärer Preis
- €29,48
- Regulärer Preis
- €24,77
Beschreibung

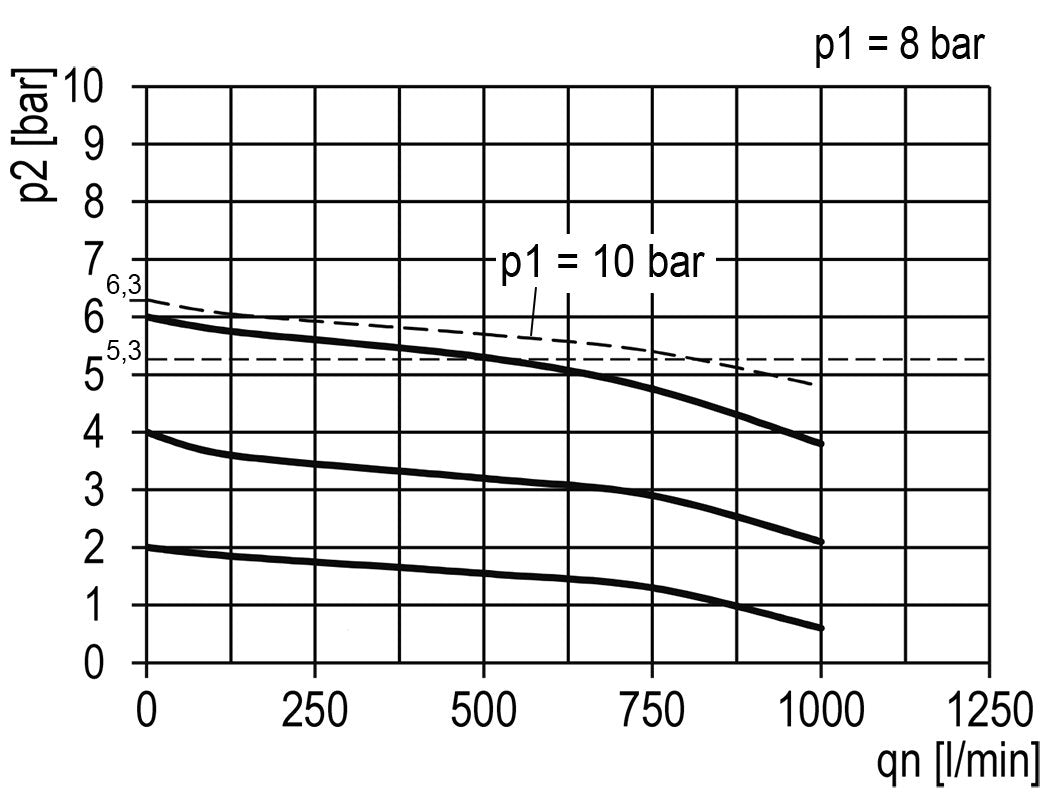

Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,2 und 6,0 bar (3 bis 87 psi) eingestellt werden. Dieses Modell hat G 1/4 Zoll Anschlüsse. Die maximale Durchflussmenge beträgt 700 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.
Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen 32 und 50 °C (122 °F). Das Gehäusematerial ist aus PA 66 gefertigt. Dieser Druckregler ist für Wasser und Luft geeignet.
Die Montagewinkel müssen separat bestellt werden.
