Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Druckregler G3/8'' 700l/min 3,0-50,0bar/44-725psi
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: P27D8
Marke: Tameson

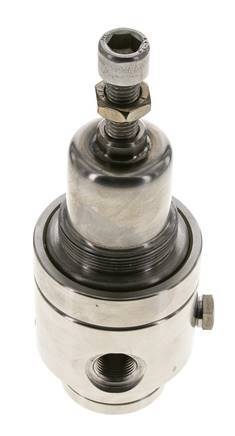

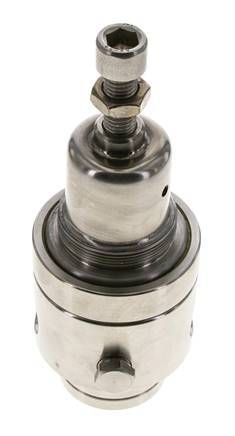

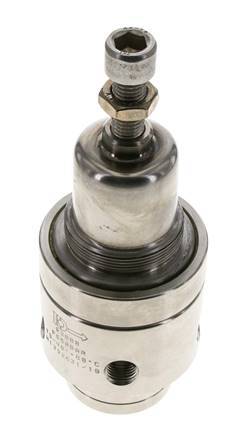

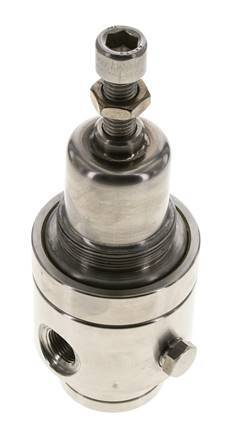

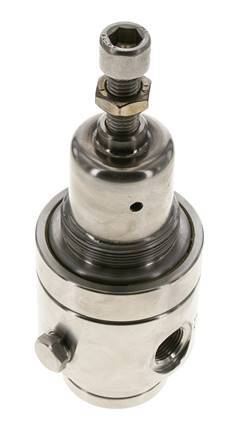

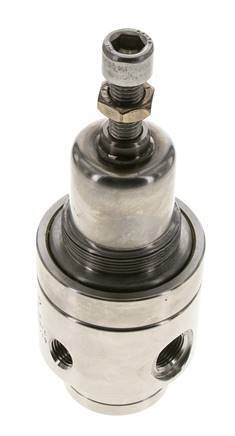

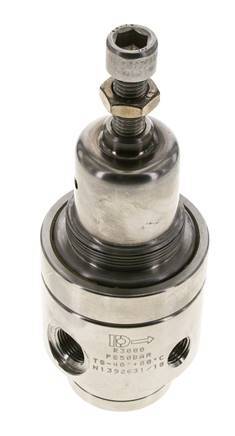

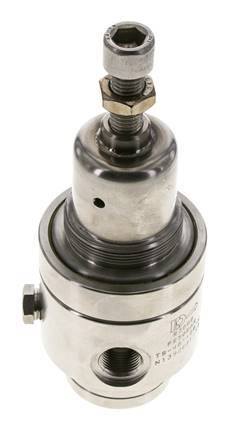

Dieser pneumatische G 3/8-Zoll-Druckregler regelt den Ausgangsdruck auf einen festen, stabilen Wert, auch wenn der Eingangsdruck schwankt. Der einstellbare Ausgangsdruckbereich beträgt 3,0 bis 50,0 bar (44 bis 725 psi). Die maximale Durchflussmenge beträgt 700 l/min (für die korrekte Dimensionierung stets das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 50,0 bar (725 psi) und Temperaturen zwischen -20 und 80 °C (-4 und 176 °F).

Alle anzeigen

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 3,0 und 50,0 bar (44 bis 725 psi) eingestellt werden. Dieses Modell hat G 3/8-Zoll-Anschlüsse. Die maximale Durchflussmenge beträgt 700 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.

Der maximale Eingangsdruck beträgt 50,0 bar (725 psi) und der Temperaturbereich liegt zwischen -20 und 80 °C (-4 und 176 °F). Das Gehäusematerial besteht aus rostfreiem Stahl. Dieser Druckregler ist für Gase und Flüssigkeiten geeignet.

Die Montagewinkel müssen separat bestellt werden.
