Druckregler1/2'' 1500l/min 3,0-50,0bar/44-725psi

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt

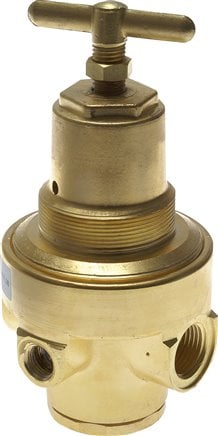

Druckregler1/2'' 1500l/min 3,0-50,0bar/44-725psi
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: P27JV
Marke: Tameson

Der pneumatische Druckregler mit 1/2 Zoll NPT regelt den Ausgangsdruck auf einen festen, stabilen Wert, auch wenn der Eingangsdruck variiert. Der einstellbare Ausgangsdruckbereich beträgt 3,0 bis 50,0 bar (44 bis 725 psi). Der Regler ist selbstentlastend. Der maximale Durchfluss beträgt 1500 l/min (verwenden Sie immer das Durchflussdiagramm für die richtige Dimensionierung). Geeignet für einen maximalen Eingangsdruck von 50,0 bar (725 psi) und Temperaturen zwischen -20 und 80 °C (-4 und 176 °F).

Alle anzeigen

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Der Druckregler passt den Druck kontinuierlich auf einen stabilen Wert an, auch wenn der Eingangsdruck variiert. Der Wert kann zwischen 3,0 und 50,0 bar (44 bis 725 psi) eingestellt werden. Dieses Modell hat 1/2 Zoll NPT-Anschlüsse. Der maximale Durchfluss beträgt 1500 l/min. Bitte beachten Sie, dass der maximale Durchfluss allein nicht ausreicht, um eine ordnungsgemäße Dimensionierung zu gewährleisten. Verwenden Sie das Durchflussdiagramm, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt den Durchfluss für einen festen Eingangsdruck mit mehreren Ausgangsdrücken. Für jeden Ausgangsdruck kann gesehen werden, wie sich der Druck mit zunehmendem Durchfluss ändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck, nicht den Durchfluss, regelt. Der Ausgangsdruck kann eingestellt werden, indem der Handrad nach oben gezogen und gedreht wird.

Der maximale Eingangsdruck beträgt 50,0 bar (725 psi) und der Temperaturbereich liegt zwischen -20 und 80 °C (-4 und 176 °F). Auf der Auslassseite befindet sich ein eingebautes Druckentlastungsventil, wenn der eingestellte Druck überschritten wird. Das Gehäusematerial besteht aus Messing.

Montagebügel müssen separat bestellt werden.
