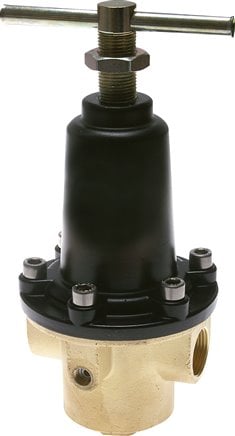

Druckregler1'' 6500l/min 0,5-8,0bar/7-116psi
Hinweis: Dieses Produkt ist abgekündigt
Dieser pneumatische Druckregler mit 1 Zoll NPT regelt den Ausgangsdruck auf einen festen, stabilen Pegel, auch wenn der Eingangsdruck variiert. Der einstellbare Ausgangsdruckbereich beträgt 0,5 bis 8,0 bar (7 bis 116 psi). Der Regler ist selbstentlastend. Der maximale Durchfluss beträgt 6500 l/min (verwenden Sie immer das Durchflussdiagramm für die richtige Dimensionierung). Geeignet für einen maximalen Eingangsdruck von 30,0 bar (435 psi) und Temperaturen zwischen -20 und 80 °C (-4 und 176 °F).
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Der Druckregler passt den Druck kontinuierlich auf einen stabilen Pegel an, auch wenn der Eingangsdruck variiert. Der Pegel kann zwischen 0,5 und 8,0 bar (7 bis 116 psi) eingestellt werden. Dieses Modell hat 1 Zoll NPT-Anschlüsse. Der maximale Durchfluss beträgt 6500 l/min. Bitte beachten Sie, dass der maximale Durchfluss allein nicht ausreicht, um eine ordnungsgemäße Dimensionierung zu gewährleisten. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall in Ihrem erwarteten Durchflussbereich akzeptabel ist. Die Durchflusskurve zeigt den Durchfluss für einen festgelegten Eingangsdruck mit mehreren Ausgangsdrücken. Für jeden Ausgangsdruck kann gesehen werden, wie sich der Druck mit zunehmendem Durchfluss ändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck regelt, nicht den Durchfluss. Der Ausgangsdruck kann eingestellt werden, indem Sie das Handrad hochziehen und drehen.
Der maximale Eingangsdruck beträgt 30,0 bar (435 psi) und der Temperaturbereich liegt zwischen -20 und 80 °C (-4 und 176 °F). Auf der Auslassseite befindet sich ein eingebautes Druckentlastungsventil, wenn der eingestellte Druck überschritten wird. Das Gehäusematerial besteht aus Messing.
Montagebügel müssen separat bestellt werden.
