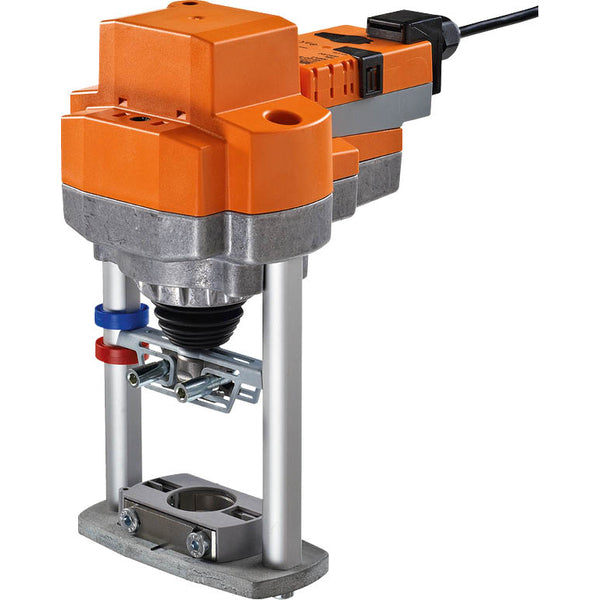

Belimo Antrieb für Geradsitzventil 40mm Hub 24VAC/DC 2500N BACnet/Modbus/MP-Bus IP54 150s EV24A-MOD

Dieser lineare elektrische Belimo Stellantrieb ist für die Steuerung von Geradsitzventilen konzipiert. Die Hublänge beträgt 40 mm. Der Stellantrieb liefert eine Kraft von 2500 N und kann das Ventil in 150 Sekunden öffnen/schließen. Dieser Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC und verfügt über einen visuellen Positionsanzeiger, um die Ventilposition deutlich zu erkennen. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU, um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb hat ein robustes Kunststoffgehäuse und hat eine Schutzart IP54. Dieser Stellantrieb kann bei Umgebungstemperaturen zwischen 0 und 50 °C (32 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Stellantrieb ist mit Überlastschutz ausgestattet, er benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Die Hubverstellung kann mit einem 5 mm Inbusschlüssel vorgenommen werden, der oben in den Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann direkt auf das Geradsitzventil montiert werden, indem formpassende Hohlspannbacken verwendet werden, und er kann um 360° am Ventilhals gedreht werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuersystem und gibt den aktuellen Status an. Die werkseitige Standardeinstellung zieht die Stellantriebsstange ein.

Vorteile:

• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
• Manuelle Übersteuerung
• Der Stellantrieb ist überlastgeschützt
• Visueller Positionsanzeiger

Nachteile:

• Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
• Die Öffnungs-/Schließzeit von 150 s ist für einige Anwendungen langsam
