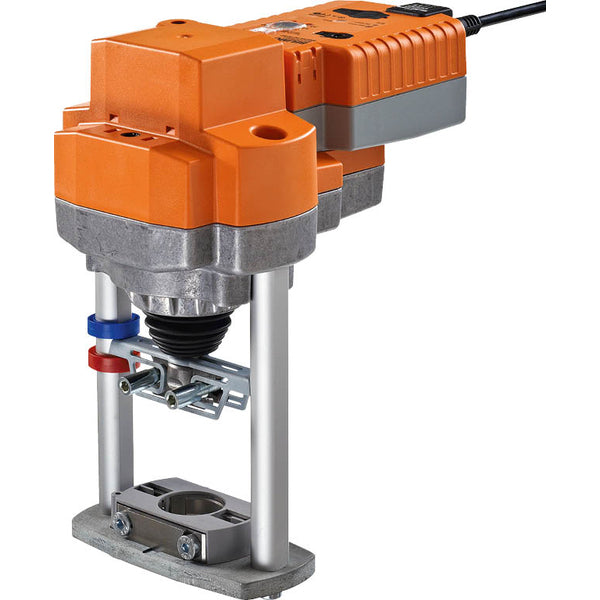

Belimo Antrieb für Geradsitzventil Ausfallsicher 32mm Hub 24VAC/DC 2000N BACnet/Modbus/MP-Bus IP54 150s AVK24A-MOD

Dieser lineare elektrische Belimo Stellantrieb ist für die Steuerung von Absperrklappen ausgelegt. Die Hublänge beträgt 32 mm. Der Stellantrieb liefert eine Kraft von 2000 N und kann die Klappe in 150 Sekunden öffnen/schließen. Dieser Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC und verfügt über einen visuellen Positionsanzeiger, um die Klappenposition deutlich zu erkennen. Der Stellantrieb unterstützt die BACnet MSTP/Modbus RTU/MP-Bus Kommunikationsprotokolle und erfordert das Produkt ZTH EU, um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb positioniert die Klappe gleichzeitig, während die integrierten Kondensatoren aufgeladen werden. Bei einem Stromausfall kehrt die Klappe automatisch in die Öffnungs-/Schließposition zurück, indem die gespeicherte elektrische Energie verwendet wird. Der Stellantrieb hat ein robustes Kunststoffgehäuse und hat eine Schutzart IP54. Dieser Stellantrieb kann bei Umgebungstemperaturen zwischen 0 und 50 °C (32 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Stellantrieb ist mit einem Überlastschutz ausgestattet, der Stellantrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Während der Betätigung schaltet der Hubrichtungsschalter die Laufrichtung im Normalbetrieb um. Dies hat jedoch keinen Einfluss auf die voreingestellte fail-safe Position. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich. Das Getriebe entkoppelt und der Stellantrieb koppelt für die Dauer des Tastendrucks aus. Die Hubverstellung kann mit einem 5 mm Inbusschlüssel vorgenommen werden, der oben am Stellantrieb eingesteckt wird und sich beim Drehen im Uhrzeigersinn ausfährt. Der Stellantrieb kann direkt auf der Absperrklappe mit formpassenden Hohlspannbacken montiert werden und kann am Klappenhals um 360° gedreht werden. Der Stellantrieb bewegt die Klappe gleichzeitig in die gewünschte Betriebsposition, während die integrierten Kondensatoren aufgeladen werden. Bei einem Stromausfall verschiebt sich die Klappe unter Verwendung der gespeicherten elektrischen Energie in die gewählte fail-safe Position. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuerungssystem und liefert den aktuellen Status. Die werkseitige Standardeinstellung zieht die Stellantriebswelle ein. Beim Versand von Ventil-Stellantriebskombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Die Kondensator-Stellantriebe benötigen eine Vorladezeit, um die Kondensatoren auf ein verwendbares Spannungsniveau zu bringen. Dadurch kann der Stellantrieb bei einem Stromausfall jederzeit von seiner aktuellen Position in die fail-safe Position bewegt werden. Die fail-safe Position des Drehknopfs ermöglicht die Einstellung der bevorzugten fail-safe Position. Der Einstellbereich basiert auf der maximalen Hubhöhe des Stellantriebs. Bei einem Stromausfall bewegt sich der Stellantrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte fail-safe Position. Nach der werkseitigen Lieferung ist der Stellantrieb vollständig entladen und benötigt etwa 20 Sekunden Vorladezeit vor der Erstinstallation, um das erforderliche Spannungsniveau in den Kondensatoren zu erreichen.

Vorteile:

• Der Stellantrieb ist mit einer fail-safe Funktion ausgestattet
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
• Manuelle Übersteuerung
• Der Stellantrieb ist überlastgeschützt
• Visueller Positionsanzeiger

Nachteile:

• Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
• Die Öffnungs-/Schließzeit von 150 s ist für einige Anwendungen langsam
