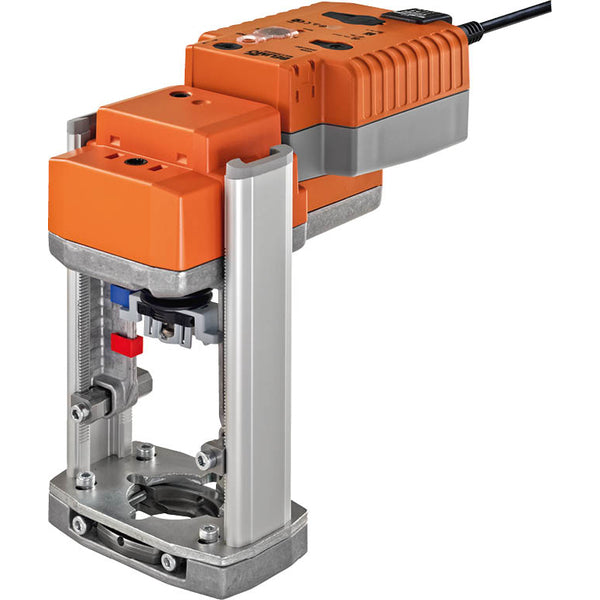

Durchgangsventil Retrofit-Antrieb Dreipunkt Fail-Safe 20mm 100-240 V AC 1000N IP54 Belimo

Dieser nachrüstbare elektrische Linearantrieb von Belimo ist für die Steuerung von Hubventilen konzipiert. Die Hublänge beträgt 20 mm. Der Antrieb liefert eine Kraft von 1000 N und kann das Ventil in 150 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 100-240 V AC und verfügt über eine optische Stellungsanzeige, um die Ventilstellung deutlich zu erkennen. Der Antrieb verfügt über eine Drei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb positioniert das Ventil gleichzeitig mit der Aufladung der integrierten Kondensatoren. Bei einer Unterbrechung der Stromzufuhr kehrt das Ventil mit Hilfe der gespeicherten elektrischen Energie automatisch in die Öffnungs-/Schließposition zurück. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen 0 und 50 °C (32 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist mit einem Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt oder gesperrt ist. Der Hub kann mit einem 4 mm Innensechskantschlüssel eingestellt werden, der an der Oberseite des Stellantriebs eingesteckt wird, wobei die Hubwelle im Uhrzeigersinn gedreht wird. Der Antrieb kann mit formschlüssigen Hohlspannbacken direkt auf das Durchgangsventil montiert werden und ist um 360° auf dem Ventilhals drehbar. Der Stellantrieb fährt das Ventil in die gewünschte Betriebsstellung, während sich gleichzeitig die integrierten Kondensatoren aufladen. Wird die Stromversorgung unterbrochen, fährt das Ventil mit Hilfe der gespeicherten elektrischen Energie in die gewählte Sicherheitsstellung. In der Werkseinstellung wird die Antriebsstange eingefahren. Beim Versand von Ventil-Antriebs-Kombinationen wird die Bewegungsrichtung auf der Grundlage des Schließpunkts des Ventils festgelegt. Wenn der Antrieb aktiviert ist, ändert der Hubrichtungsschalter die Laufrichtung während des normalen Betriebs. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Mit dem Drehknopf Fail-Safe-Position lässt sich die bevorzugte Fail-Safe-Position einstellen. Der Einstellbereich basiert auf der maximalen Hubhöhe des Antriebs. Bei einem Stromausfall fährt der Antrieb unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Sicherheitsstellung. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme etwa 20 Sekunden lang vorgeladen werden, um den erforderlichen Spannungspegel in den Kondensatoren zu erreichen.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Die Zeit zum Öffnen/Schließen von 150 s ist für einige Anwendungen zu langsam
